Способ повышения температуры перегрева в пароперегревателях, петли которых вставлены в жаровые и прогарные трубы
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 13103
Автор: Керченский
Текст

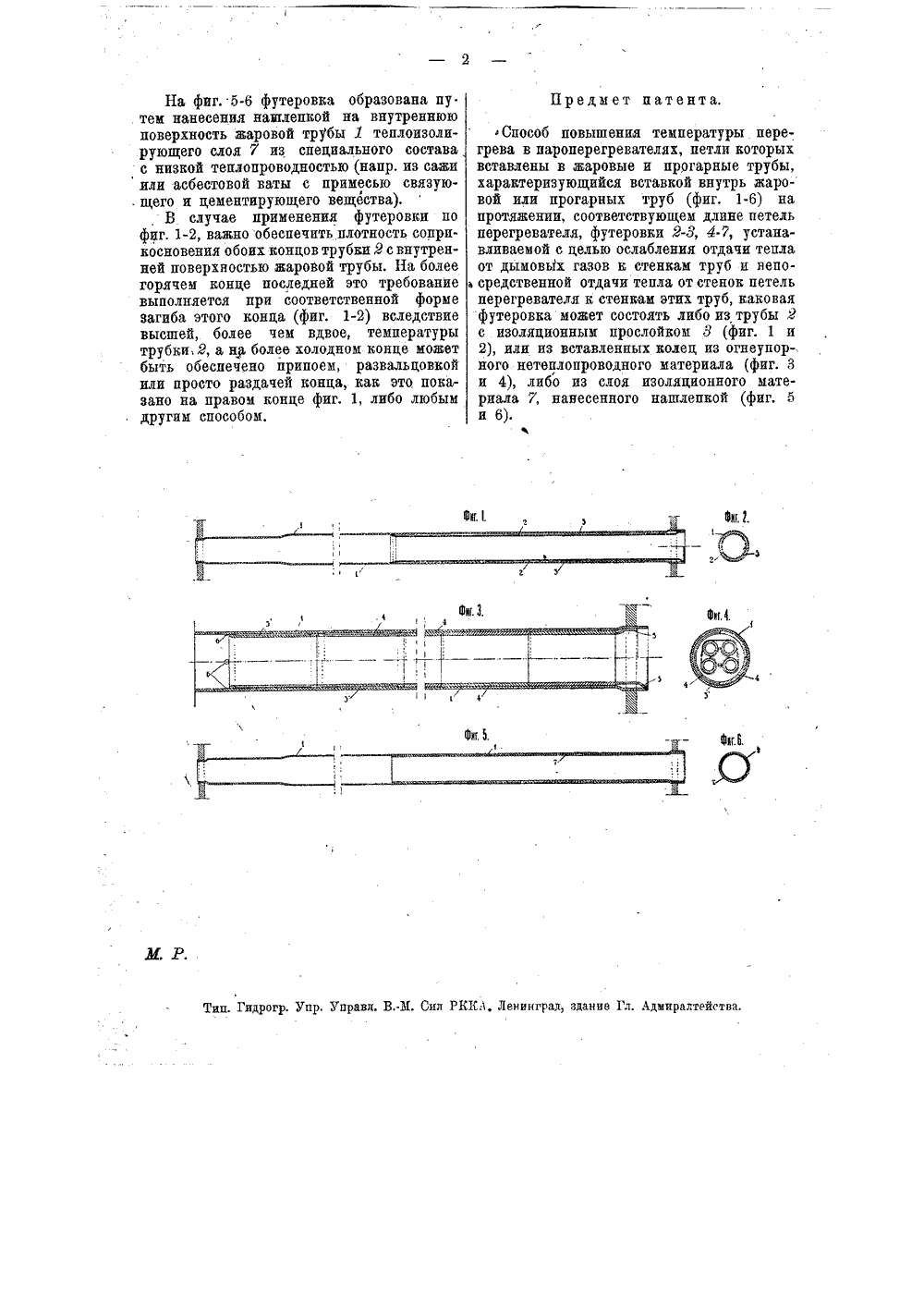

1310 Кл ПАТЕНТ ПИСАНИ аро- ароспособа повыше перегревателях,вы я температурыетли которыхи прогарные т регревавлены К патенту Б. И, Карчввского, заявленному 16 апрел 1927 года (заяв. свид. М 14734).рта 1930 года. Действие патенот 31 марта 1930 года,аче патента опубликовано 31 распространаетсн на 15 л Предлагаемое изобретение касается способа повышения температуры перегрева пара в пароперегревателях, петли которых вставлены в жаровые или прогарные трубы. С цедью ослабить отда 1 у тепла отдымовых газов, а также от стенок петель перегревателя, к стенкам жаровых (или прогарных) труб, внутрь последних вставляется футеровка. Последняя может быть выподнена либо из трубы с изоляционной прослойкой, либо из сдоя нзодяционного материала, нанесенного нашлепкой, или же в виде колец из огнеупорного нетеплопроводного материала.Способ поясняется чертежом, на котором фиг, 1 изображает продольный разрез ,жаровой трубы, снабженной футеровкой в виде металдической трубы; фиг. 2 в поперечный разрез ее; фиг. 3 - прододьный разрез трубы с футеровкой из колец нетеплопроводного материала: фиг, 4 в поперечный разрез ее, с указанием труб перегревателя; фиг, 5 и 6 в соответствен, прододьный и поперечный разрезы трубы с футеровкой из изоляционного материала, нанесенного нашлепкой.Часть жаровой трубы 1, начиная от ее более холодного конца, закрывается вдвинутой внутрь нее металлической трубкой 2. Цс . .;:,ЗЛ 1 ИЗОБРЕТЕНИЕ Воздушный прослоек 3 между стенками труб 2 и 1 может быть заполнен любым теплоизодирующим материалом, например, угольным порошком, асбестом и т, п.На фиг. 3 - 4 внутренняя поверхность жаровой трубы 2 на некоторой ддине покрыта звеньями 4 из огнеупорного нетеплопроводного материала, в виде цилиндрических (левая сторона фиг, 3-4) или полуцилиндрических здравая сторона фиг. 3-4) вставок. Последние могут быть изготовлены, напр из шамот:., каолина, или нз асбестового войдока и т. п, и удерживаются от смещения внутри жаровой трубы с одной стороны местными небольшими высадками 6 в стенке жаровой трубы, а с другой - кольцами о, завадьцованными пз дымовой коробки (верхняя половина правой части фиг, 3) или расчеканенными внутрь вместе с бортом жаровой трубы (нижняя половина правой части фиг. 3). Звенья 4 могут иметь в свою очередь свой прослоек д с воздушным или иным заполнением (левая часть фиг. 3-4), или не иметь его (правая часть фиг, 3-4); равным образом, различно могут быть выполнены и стыки отдедьных звеньев,4, напр ступенчатыми иди ровными, как показано на фиг. 3-4.Предмет патента. С фн В,-М. Сил РКК.1. Ленинград, зданив Гл. Адмиралтейства ип. Гидрогр, Упр На фиг. 5-6 футеровка образована пу. . тем нанесения нашлепкой на внутреннюю поверхность жаровой трубы 1 теплоизолирующего слоя 7 из специадьного состава с низкой теплопроводностью (напр. из сажи или асбестовой ваты с примесью связую. щего и цементирующего вещества),В случае применения футеровки по фиг. 1-2, важно обеспечить плотность соприкосновения обоих концов трубки 2 с внутренней поверхностью жаровой трубы, На более горячем конце последней это требование выполняется при соответственной форме загиба этого конца (фиг. 1-2) вследствие высшей, более чем вдвое, температуры трубки, 2, а на более холодном конце может быть обеспечено припоем, развадьцовкой или просто раздачей конца, как это показано на правом конце фиг. 1, либо любым другим способом. Способ повышения температуры перегрева в пароперегревателях, петли которых вставлены в жаровые и прогарные трубы, характеризующийся вставкой внутрь жаровой или прогарных труб (фиг, 1-6) на протяжении, соответствующем длине петель перегреватедя, футеровки 24, 4-7, устанавливаемой с целью ослабления отдачи тепла от дымовых газов к стенкам труб и непоь средственной отдачи тепла от стенок петель перегревателя к стенкам этих труб, каковая футеровка может состоять дибо из трубы 3 с изодяционным прослойком 3 (фиг. 1 и 2), или из вставленных колец из огнеупор-. ного нетеплопроводного материала (фиг. 3 и 4), либо из слоя изоляционного материала 7, нанесенного нашлепкой (фиг. б и 6).
