Способ изготовления уплотнительных манжет

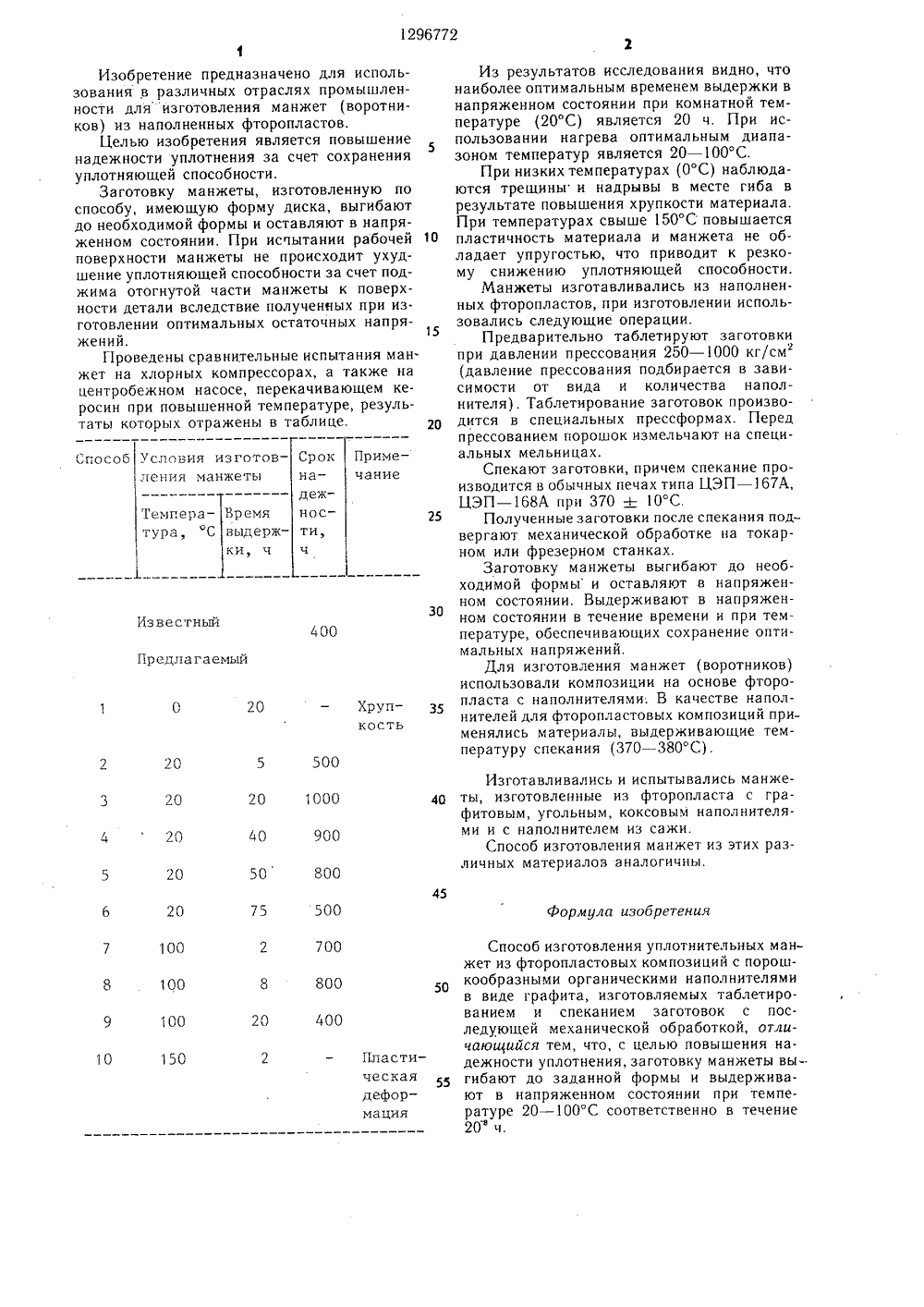

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКРЕСПУБЛИК 191 (11) ш 4 Г 16 1 15 ПИС БРЕТ К АВТОРСК др. Фторопласты Машиностроение,УПЛОТСОБ ИЗГОТОВЛЕНЫХ МАНЖЕТретение относится кманжет из наполнеможет найти приме(54) СП НИТЕЛЬ (57) Изо готовлен пластов способам изнных фторонение в разГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ ВИДЕТЕЛЬСТВУ(56) Бряинов А. В. ив машиностроении. М.:1971, с. 233. личных отраслях промышленности. Изобретение позволяет повысить надежность уплотнения. Способ изготовления уплотнительных манжет заключается в таблетировании и спекании заготовок с последующей механической обработкой. Заготовку манжет выгибают до заданной формы и выдерживают в напряженном состоянии 8 - 20 ч при 20 - 100 С. Вследствие полученных при этом остаточных напряжений при истирании рабочей поверхности манжеты происходит усиление уплотняющей способности за счет поджима отогнутой части манжеты и поверхности уплотняемой детали. 1 табл.1296772 Способ Примечание надежнослеиия манжеты Темпера- Время тура, "С выдержки, ч ти,ч 30 Известный 400 Предлагаемый 20 ХРУПкость 20 5 500 20 1000 40 900 50 800 75 500 20 40 20 20 45 20 Формула изобретения 7 100 700 100 800 50 55 400 100 10 150 Пластическая дефор- мация Изобретение предназначено для использования в различных отраслях промышленности для изготовления манжет (воротников) из наполненных фторопластов.Целью изобретения является повышение надежности уплотнения за счет сохранения уплотняющей способности.Заготовку манжеты, изготовленную по способу, имеющую форму диска, выгибают до необходимой формы и оставляют в напряженном состоянии. При испытании рабочей 10 поверхности манжеты не происходит ухудшение уплотняющей способности за счет поджима отогнутой части манжеты к поверхности детали вследствие полученных при изготовлении оптимальных остаточных напряжений.Проведены сравнительные испытания манжет на хлорных компрессорах, а также на центробежном насосе, перекачивающем керосин при повышенной температуре, результаты которых отражены в таблице.20 Условия изготов- Срок Из результатов исследования видно, что наиболее оптимальным временем выдержки в напряженном состоянии при комнатной температуре (20 С) является 20 ч. При использовании нагрева оптимальным диапазоном температур является 20 - 100 С.При низких температурах (ОС) наблюдаются трещины и надрывы в месте гиба в результате повышения хрупкости материала, При температурах свыше 150 С повышается пластичность материала и манжета не обладает упругостью, что приводит к резкому снижению уплотняющей способности.Манжеты изготавливались из наполнен. ных фторопластов, при изготовлении использовались следующие операции.Предварительно таблетируют заготовки при давлении прессования 250 - 1000 кг/см (давление прессования подбирается в зависимости от вида и количества наполнителя). Таблетирование заготовок производится в специальных прессформах. Перед прессованием порошок измельчают на специальных мельницах.Спекают заготовки, причем спекание производится в обычных печах типа ЦЭП - 167 А, ЦЭП - 168 А при 370 +- 1 ОС.Полученные заготовки после спекания подвергают механической обработке на токарном или фрезерном станках.Заготовку манжеты выгибают до необходимой формы и оставляют .в напряженном состоянии. Выдерживают в напряженном состоянии в течение времени и при температуре, обеспечивающих сохранение оптимальных напряжений.Для изготовления манжет (воротников) использовали композиции на основе фторопласта с наполнителями: В качестве наполнителей для фторопластовых композиций применялись материалы, выдерживающие температуру спекания (370 в 3 С). Изготавливались и испытывались манжеты, изготовленные из фторопласта с графитовым, угольным, коксовым наполнителями и с наполнителем из сажи.Способ изготовления манжет из этих различных материалов аналогичны. Способ изготовления уплотнительных манжет из фторопластовых композиций с порошкообразными органическими наполнителями в виде графита, изготовляемых таблетированием и спеканием заготовок с последующей механической обработкой, отаичающийся тем, что, с целью повышения надежности уплотнения, заготовку манжеты выгибают до заданной формы и выдерживают в напряженном состоянии при температуре 20 в 1 С соответственно в течение 20 ч.
