Способ изготовления уплотнительных манжет
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Формула
СПОСОБ ИЗГОТОВЛЕНИЯ УПЛОТНИТЕЛЬНЫХ МАНЖЕТ из фторопластовых композиций с порошкообразным наполнителем в виде графита, включающий таблетирование и спекание с последующей механической обработкой и выдержкой манжеты в напряженном состоянии, отличающийся тем, что, с целью повышения надежности уплотнения в условиях работы при повышенных температурах и давлении, выдержку манжеты в напряженном состоянии проводят при 340 380oС в течение 30 - 35 мин.
Описание
Цель изобретения повышение надежности уплотнения в условиях работы при повышенных температурах и давлении.
Манжету изготавливали из композиции фторопласта с графитом Ф4К20. Исходное сырье измельчали на специальных мельницах и таблетировалось в специальных пресс-формах при комнатной температуре и давлении 400-450 кг/см2, производили спекание при 370
10оС. Заготовки после спекания подвергали механической обработке на токарном станке для придания им формы диска. Заготовки выгибали до необходимой формы и выдерживали в печи СНОЛ-3-5.3,3.3/3М (максимальная температура нагрева 450оС) при 340-380оС в течение 30-35 мин.Проведение выдержки при более высоких температурах приводит к интенсивному разложению материала манжеты.
Уменьшение времени выдержки до менее 30 мин не позволяет прогреть полностью манжету, а увеличение времени выдержки до более 35 мин не улучшает свойства манжет, но делает процесс изготовления манжет более энергоемким.

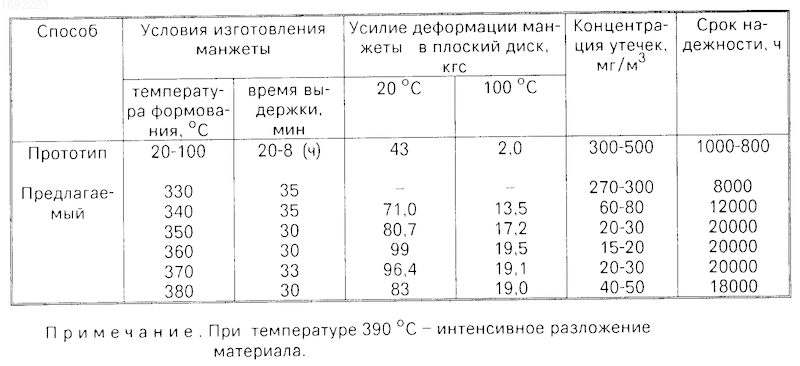

В таблице приведены технологические режимы выдержки.
Результаты показывают, что уплотнительные манжеты выдерживают более высокие температуры и давления, чем манжеты, изготовляемые по известным способам, а срок надежности манжет, даже в условиях работы при высоких температурах и повышенном давлении, превышает срок надежности манжет, изготовляемых известными способами. Из данных таблицы видно, что использование уплотнительных манжет, изготовленных по предлагаемому способу, снижает загазованность помещения.
Изобретение относится к способам изготовления уплотнительных манжет и позволяет повысить надежность уплотнения. Исходным сырьем является фторопласт с графитом Ф4К20. Композицию измельчают на специальных мельницах. Измельченное сырье таблетизируют в пресс-формах под давлением 400 450 кГс/см и проводят спекание при 370
10°С. Полученные заготовки обрабатывают на токарном станке для придания формы диска, после чего их выгибают до необходимой формы манжеты и выдерживают в печи СНОЛ-3 5. 3,3,3. 5/3М при 340 380°С в течение 30 35 мин. 1 табл. Рисунки
Заявка
4634663/29, 09.01.1989
Сученинов А. П, Булыгин А. С
МПК / Метки
МПК: F16J 15/32
Метки: манжет, уплотнительных
Опубликовано: 25.07.1995
Код ссылки
<a href="https://patents.su/0-1692223-sposob-izgotovleniya-uplotnitelnykh-manzhet.html" target="_blank" rel="follow" title="База патентов СССР">Способ изготовления уплотнительных манжет</a>
