Инерционный трансформатор вращающего момента
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

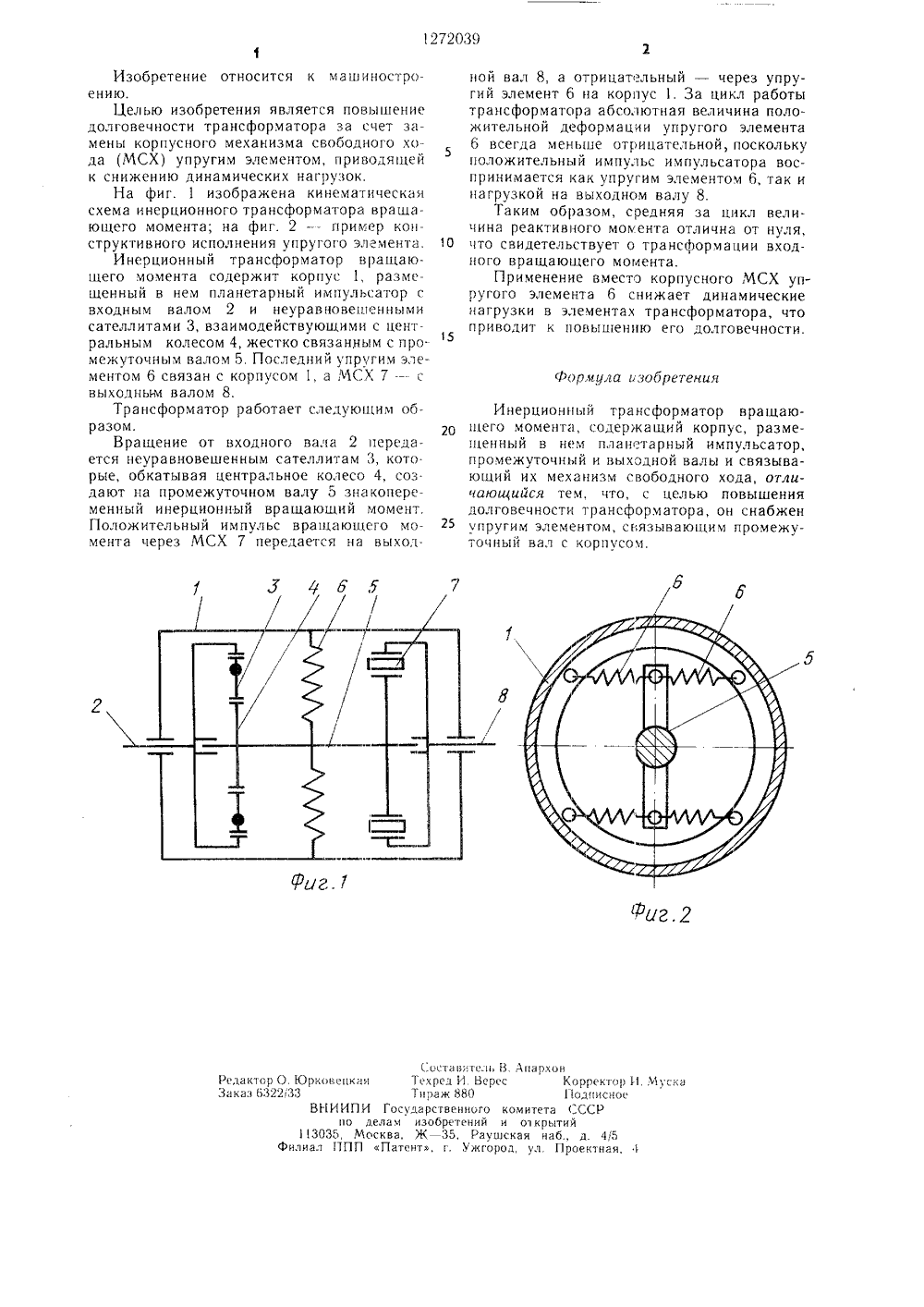

(50 4 Р 16 Н ЗЗ/14 ОПИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ(71) Владимирский политехнический институт(56) Авторское свидетельство СССР818850, кл. В 25 В 21/00, 1981.Леонов. А. И. Инерционные автоматические трансформаторы вращающего момента. - М.: Машиностроение, 1978, с. 17, рис. 6.(54) ИНЕРЦИОННЫЙ ТРАНСФОРМАТОР ВРАЩАЮЩЕГО МОМЕНТА(57) Изобретение относится к области машиностроения. Цель изобретения состоит в повышении долговечности трансформатора за счет замены корпусного механизма свободного хода упругим элементом и приводит к снижению динамических нагрузок. Принцип работы основан на том, что средняя за цикл величина реактивного момента, воспринимаемого упругим элементом, отлична от нуля, что приводит к трансформации вращающего момента, 2 ил./ Сост вите. Техред И В Тираж 880 Государственног ам изобретении в а, Ж 35, Ра атент, г. У жг, В Анарарес Редактор О, ЮрковенкасЗаказ 6322 Г 33 Корректор И.МускПодписноекомитета СССРи о 1 крытийккая наб., д. 45од, уа. Проектная, 4 ВИИИПИ по дел 113035, Моск илиад ППП ПИзобретение относится к машиностроению,Целью изобретения является повышение долговечности трансформатора за счет замены корпусного механизма свободного хода (МСХ) упругим элементом, приводящей к снижению динамических нагрузок.На фиг. 1 изображена кинематическая схема инерционного трансформатора вращающего момента; на фиг. 2 -- пример конструктивного исполнения упругого элемента.Инерционный трансформатор вращающего момента содержит корпус 1. размещенный в нем планетарный импульсатор с входным валом 2 и неуравновешенными сателлитами 3, взаимодействующими с центральным колесом 4, жестко связанным с промежуточным валом 5. Последний упругим элементом 6 связан с корпусом 1, а МСХ 7 -- с выходньсм валом 8.Трансформатор работает следующим образом.Врасцение от входного вала 2 переда. ется неуравновешенным сателлитам 3, которые, обкатывая центральное колесо 4, создают на промежуточном валу 5 знакопеременный инерционный врасцающий момент. Положительный импульс вращающего момента через МСХ 7 передается на выходной вал 8, а отрицат льный - через упругий элемент 6 на корпус 1. За цикл работы трансформатора абсолютная величина положительной деформации упругого элемента 6 всегда меньше отрицательной, поскольку положительный импульс импульсатора воспринимается как упругим элементом 6, так и нагрузкой на выходном валу 8.Таким образом, средняя за цикл величина реактивного мок ента отлична от нуля, 10 что свидетельствует о трансформации входного вращающего момента.Применение вместо корпусного МСХ упругого элемента 6 снижает динамические нагрузки в элементах трансформатора, что 15приводит к повышению его долговечности. Инерционный трансформатор вращающего момента, содержащий корпус, размегценный в нем план тарный импульсатор, промежуточный и выходной валы и связывающий их механизм свободного хода, отличающийся тем, что, с целью повышения долговечности трансформатора, он снабжен упругим элементом, связывающим промежуточный вал с корпусом.
СмотретьЗаявка
3860544, 01.03.1985
ВЛАДИМИРСКИЙ ПОЛИТЕХНИЧЕСКИЙ ИНСТИТУТ
БЛИННИКОВ МИХАИЛ ЕФИМОВИЧ, ФИЛИМОНОВ ВАЛЕРИЙ НИКОЛАЕВИЧ
МПК / Метки
МПК: F16H 33/14
Метки: вращающего, инерционный, момента, трансформатор
Опубликовано: 23.11.1986
Код ссылки
<a href="https://patents.su/2-1272039-inercionnyjj-transformator-vrashhayushhego-momenta.html" target="_blank" rel="follow" title="База патентов СССР">Инерционный трансформатор вращающего момента</a>
Инерционный трансформатор вращающего момента
