Способ оконтуривания антиклинальных структур в предгорных прогибах

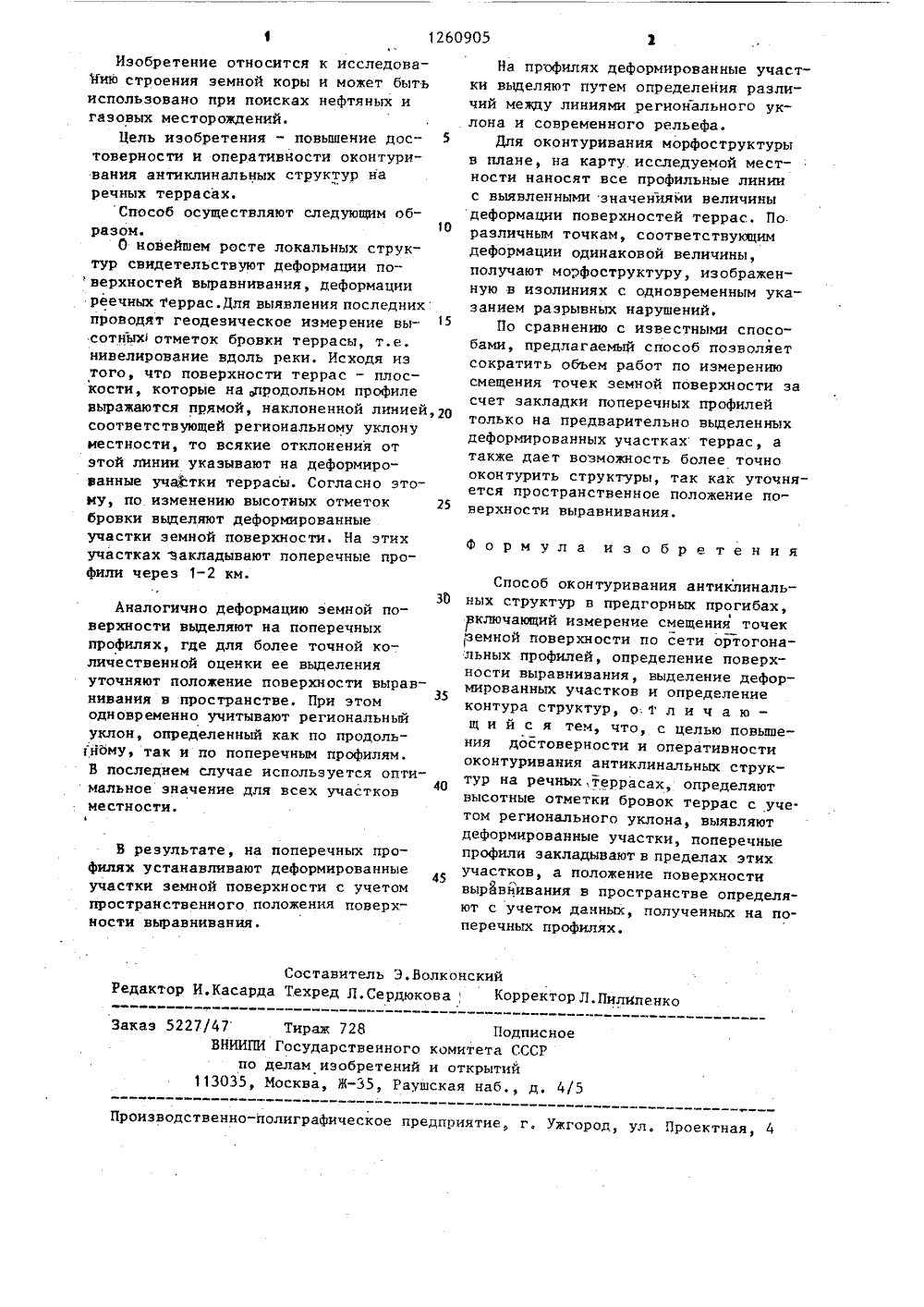

СОЮЗ СОВЕ%НИХша/юююнникРЕСПУБЛИК 09 ОИ 01 7 9 0 ОПИСАН АВТОРСНО 9 ИЗОБРЕТЕНИЯ ДЕТЕЙЬСТВУ ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ(71) Грозненский ордена Трудового Красного Знамени нефтяной институт им. акад. М.Д.Жюллионщикова (12) В.В.Рыкнков Н.А.Касьянова и Л.А.Нагуманова(57) Изобретение относится к способам исследбвания строения земной коры и может быть использовано при поисках нефтя ных и газовых месторовдений. Бель изобретения - повыиение достоверности и оперативности оконтуривания анти- . клинальных структур на речных террасах. Для выявления нового роста локальных структур проводят геодезическое измерение высотных отметок бровки террасы и по изменению этих отметок выделяют деформированные участки эем" ной поверхности. На этих участках закладывают поперечные профили. Аналогично деформаюрю земной поверхности вьделеот на профйлях, где для более точной количественной оденки ее выделения уточняют пбложение поверхности выравнивания в пространстве. На про- Е филях деформированные участки выделяют путем определения различий мезду линиями регионального уклона и совце-,е менного рельефа.1260905 Формула изобретения В результате, на поперечных профилях устанавливают деформированные участки земной поверхности с учетом пространственного положения поверхности выравнивания. Составитель Э.Болконский Редактор И.Касарда Техред Л.Сердюкова Корректор Л.ПилипенкоЗаказ 5227/47 Тираж 728 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, ЖРаушская наб., д. 4/5тПроизводственно-полиграфическое предприятие, г. Ужгород, ул, Проектная, 4 Изобретение относится к исследоваию строения земной коры и может быть использовано при поисках нефтяньж и газовых месторождений.Цель изобретения - повышение дос товерности и оперативности оконтуривания антиклинальнцх структур на речных террасах,Способ осуществляют следующим об 1 О разом.0 новейшем росте локальнцх структур свидетельствуют деформации поверхностей выравнивания, деформации реечных террас.Для выявления последних проводят геодезическое измерение высотных отметок бровки террасы, т.е. нивелирование вдоль реки, Исходя иэ того, что поверхности террас - плоскости, которые на,продольном профиле выражаются прямой, наклоненной линией,2 О соответствующей региональному уклону местности, то всякие отклонения от этой линии указывают на деформированные участки террасы. Согласно этому, по. изменению высотных отметок бровки выделяют деформированные участки земной поверхности. На этих участках Закладывают поперечные профили через 1-2 км. 30Аналогично деформацию земной поверхности выделяют на поперечных профилях, где для более точной количественной оценки ее выделения уточняют положение поверхности вырав 35 нивания в пространстве. При этом одновременно учитывают региональный уклон, определенный как по продоль- ному так и по поперечным профилям. В последнем случае используется оптимальное значение для всех участков40 местности. На профилях деформированные участки выделяют путем определения различий между линиями регионального уклона и современного рельефа.Для оконтуривания морфоструктурыв плане, на карту исследуемой местности наносят все профильные линиис выявленными значениями величиныдеформации поверхностей террас. По.различным точкам, соответствующимдеформации одинаковой величины,получают морфоструктуру, изображенную в изолиниях с одновременным указанием разрывньж нарушений,По сравнению с известными способами, предлагаемый способ позволяетсократить объем работ по измерениюсмещения точек земной поверхности засчет закладки поперечных профилейтолько на предварительно выделенныхдеформированных участках террас, атакже дает возможность более точнооконтурить структуры, так как уточняется пространственное положение поверхности выравнивания. Способ оконтуривания антиклинальных структур в предгорных прогибах,3включающий измерение смещения точекземной поверхности по сети ортогональных профилей, определение поверхности выравнивания, выделение деформированных участков и определениеконтура структур, о:1 л и ч а ю -щ и й с я тем, что, с целью повьппения достоверности и оперативностиоконтуривания антиклинальных структур на речных, террасах, определяютвысотные отметки бровок террас с уче.том регионального уклона, выявляютдеформированные участки, поперечныепрофили закладывают в пределах этихучастков, а положение поверхностивыравйивания в пространстве определяют с учетом данных, полученных на поперечных профилях,
