Способ повышения частоты работы счетчиков, состоящих из триггерных ячеек, в кратковременном режиме
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 124708
Автор: Глинкин
Текст

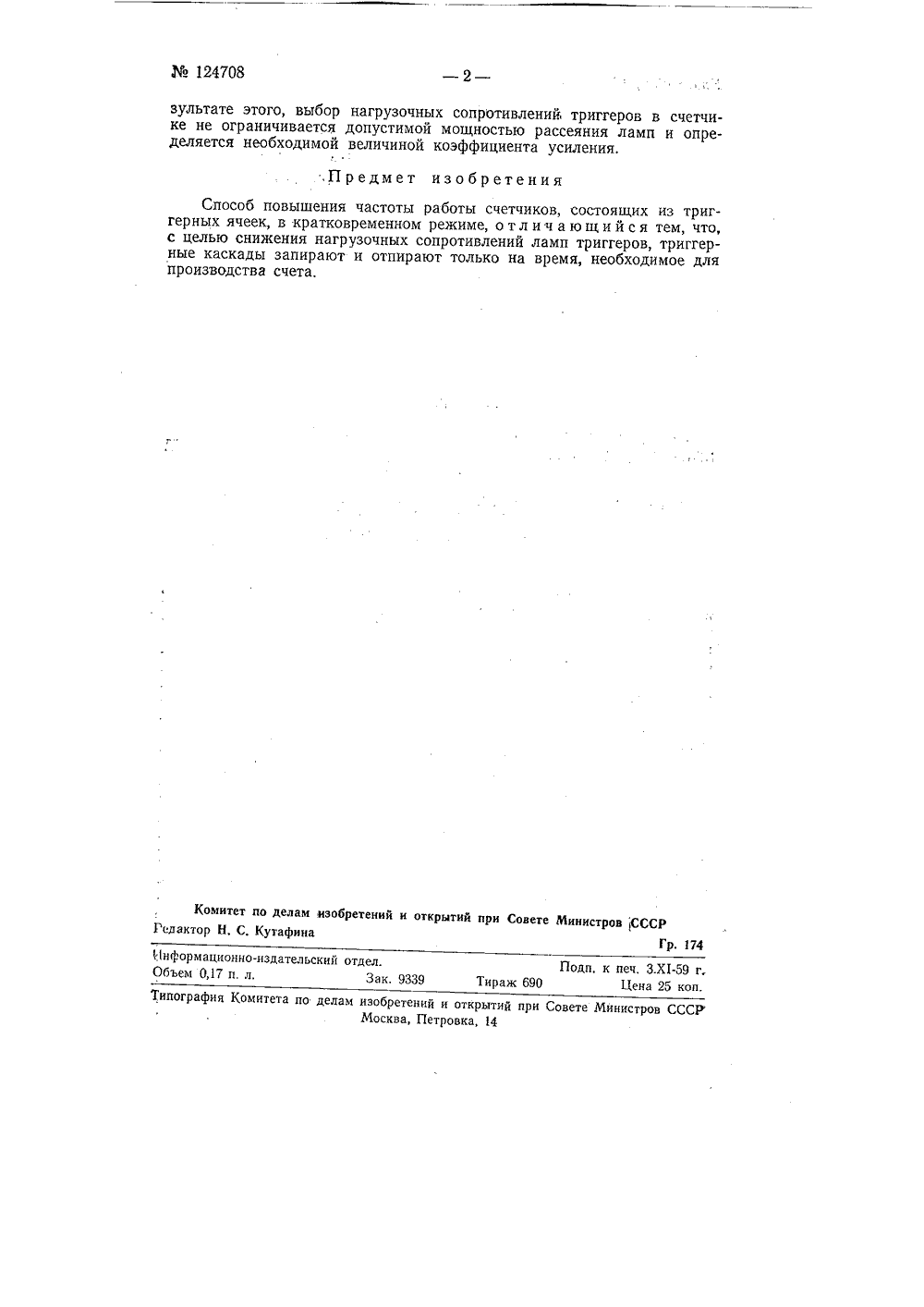

53Класс 423 п, 14 М 124708 СССР ИСАНИЕ ИЗОБРЕТЕНИ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ кин 1 РАБОТЫ СЧЕТЧИКОВ,ЕК, В КРАТКОВРЕМЕННОММЕ ПОВЫШЕНИЯ ЧАСТ Х ИЗ ТРИГГЕРНЫХ Я РЕЖСПОСО СТОЯЩ м изобретений аявлено 19 января 1959 г. за616957 и открытий при Совете Опубликовано в Бюллетене из26 в Комитет по делаМинистров СССРобретений23 за 1959 г. Известные счетчики, в которых применяются ламповые триггеры, в ряде случаев не используют всех потенциальных возможностей, ламп этих триггеров, Часто необходимо бывает производить счет импульсов не непрерывно, а в течение небольших промежутков времени. В этом случае счетчик производит счет импульсов в течение коротких интерва. лов времени, а все остальное время периода не работает и, по существу, служит запоминающим устройством. При этом одна из ламп каждого из триггеров счетчика оказывается отпертой, что не позволяет выбирать нагрузки ламп малыми из-за ограниченной допустимой мощности рассеяния этих ламп,Описываемый способ повышения частоты работы счетчиков, состоящих из триггерных ячеек, заключается в том, что функция хранения числа в период отсутствия счетных импульсов осуществляется специальным запоминающим устройством, в результате этого все лампы счетчиков специальным управляющим сигналом могут быть заперты и на анодах этих ламп не будет рассеиваться мощность. В течение времени, когда производить счет не нужно, все лампы триггеров счетчика заперты, Перед началом счета на счетчик подают управляющий сигнал, переводящий триггеры в режим счета. Длительность этого сигнала должна быть больше максимально возможного времени, в течение которого на счетчик могут поступать импульсы счета. Управление триггерами производится по сеточным, анодным и другим цепям.Поскольку после подачи на счетчик управляющего сигнала триггеры счетчика устанавливаются в произвольное состояние, на счетчик подают сигнал установки, приводящий триггеры в определенное состо-. яние. После окончания счета импульсов на счетчик подают сигнал, переводящий информацию счетчика в запоминающее устройство. В ре124708 зультате этого, выбор нагрузочных сопротивлений, триггеров в счетчике не ограничивается допустимой мощностью рассеяния ламп и определяется необходимой величиной коэффициента усиленияПредмет изобретения Способ повышения частоты работы счетчиков, состоящих из триггерных ячеек, в кратковременном режиме, о т л и ч а ю щ и й с я тем, что, с целью снижения нагрузочных сопротивлений ламп триггеров, триггерные каскады запирают и отпирают только на время, необходимое для производства счета,Комитет по делам изобретений и открытий при Совете Министров СССР Редактор Н. С. Кутафина Гр. 174Типография Комитета по делам изобретений и открытий при Совете Министров СССРМосква, Петровка, 14
СмотретьЗаявка
616957, 19.01.1959
Глинкин Л. И
МПК / Метки
МПК: H03K 23/00
Метки: кратковременном, повышения, работы, режиме, состоящих, счетчиков, триггерных, частоты, ячеек
Опубликовано: 01.01.1959
Код ссылки
<a href="https://patents.su/2-124708-sposob-povysheniya-chastoty-raboty-schetchikov-sostoyashhikh-iz-triggernykh-yacheek-v-kratkovremennom-rezhime.html" target="_blank" rel="follow" title="База патентов СССР">Способ повышения частоты работы счетчиков, состоящих из триггерных ячеек, в кратковременном режиме</a>
