Способ отливки сегментов направляющего аппарата паровых турбин
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

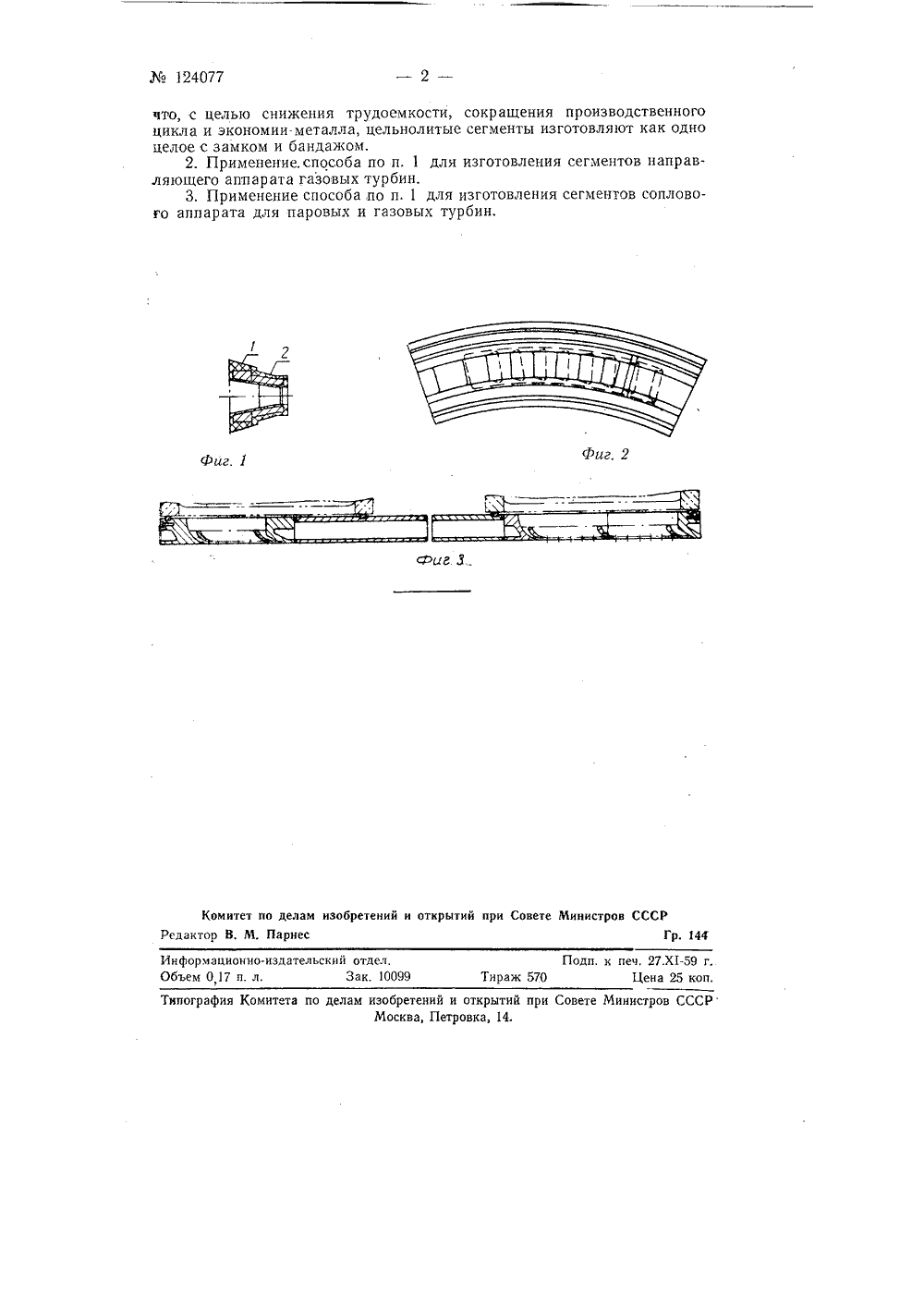

Класс 31 с 1504 Лф 124077 СССР БРЕТЕНИЯМУ СВИДЕТЕЛЬСТВУ ОПИСАНИЕ ИЗК ЗАВИСИМОМУ АВТОРС В, Руссиян, Н. Н, Голованов, М. Г.и С, А. Эльцуфин рнии, И. П, Ахми/ ТЛИВКИ АП ПАРА СПОС ГМЕНТОВ НАПРАВЛЯПАРОВЫХ ТУРБИН ГО апреля 1959 г, за М 624226/24 в Комитет по делам изобретений и открытий при Совете Министров СССР аявлено иковано в Бюллетене изобретений з 22 за 1959 г,имя С. В, Руссия ва Основное авт. с Мз 8490 Г. Со от 16 июня 1949 г. на лова и Н. Н. Голован пел фиг зам обретен 1. Способ отлибин с литыми кан ки сегменто ами по авт правляющег84900, о аппарата паровых тур личающийся тем В основном авт, св.84900 описан способ отливки сегментов направляющего аппарата паровых турбин с литыми каналами, заключающийся в том, что диафрагмы направляющего аппарата набирают из цельнолитых сегментов, отлитых по выплавляемым моделям вместе с направляющими лопатками, с последующей механической обработкой торцов сегментов в местах их соединения и с наружной обточкой сегмен. тов после сборки на диске, причем хвостовая часть сегментов закрепляется отдельно изготовленным замком, а головная часть укрепляется на отдельно изготовленном бандаже.Н-1 едостатки указанного способа состоят в длительности производственного цикла, большой трудоемкости и неэкономном расходе металла.Особенность предлагаемого способа заключается в том, что цельно- . литые сегменты изготовляют как одно целое с замком и бандажом, благодаря чему устраняются указанные выше недостатки.Кроме того, этот способ применим при изготовлении сегментов направляющего аппарата для газовых турбин, а также при изготовлении сегментов соплового аппарата для паровых и газовых турбин.На фиг. 1 изображен поперечный разрез цельнолитого сегмента сос замком (1) и бандажом (2); на фиг. 2 - то же, вид сбоку; на. 3 - сопловой аппарат, собранный из литых сегментов с цельнолитым ком и бандажом, в разрезе.Предмет из ия124077 иг. 1 Фие Д Комитет по делам изобретений и открытий при Совете Министров СССРедактор В, М. Парнес Гр. онно-издательский отдел,п. л. Зак. 1009 Подп, к печ, 27.Х 1-59 г.ираж 570 Цена 25 коп формац ъем 0,1 ография Комитета по делам изобретений и открытий при Совете Министров ССС Москва, Петровка, 14.что, с целью снижения трудоемкости, сокращения производственного цикла и экономии-металла, цельнолитые сегменты изготовляют как одно целое с замком и бандажом.2. Применение, способа по п. 1 для изготовления сегментов направляющего апп ар ата газовых тур бин.3. Применение способа,по п. 1 для изготовления сегментов соплового аппарата для паровых и газовых турбин.
