Способ автоматического регулирования процесса горения в топке котлоагрегата
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

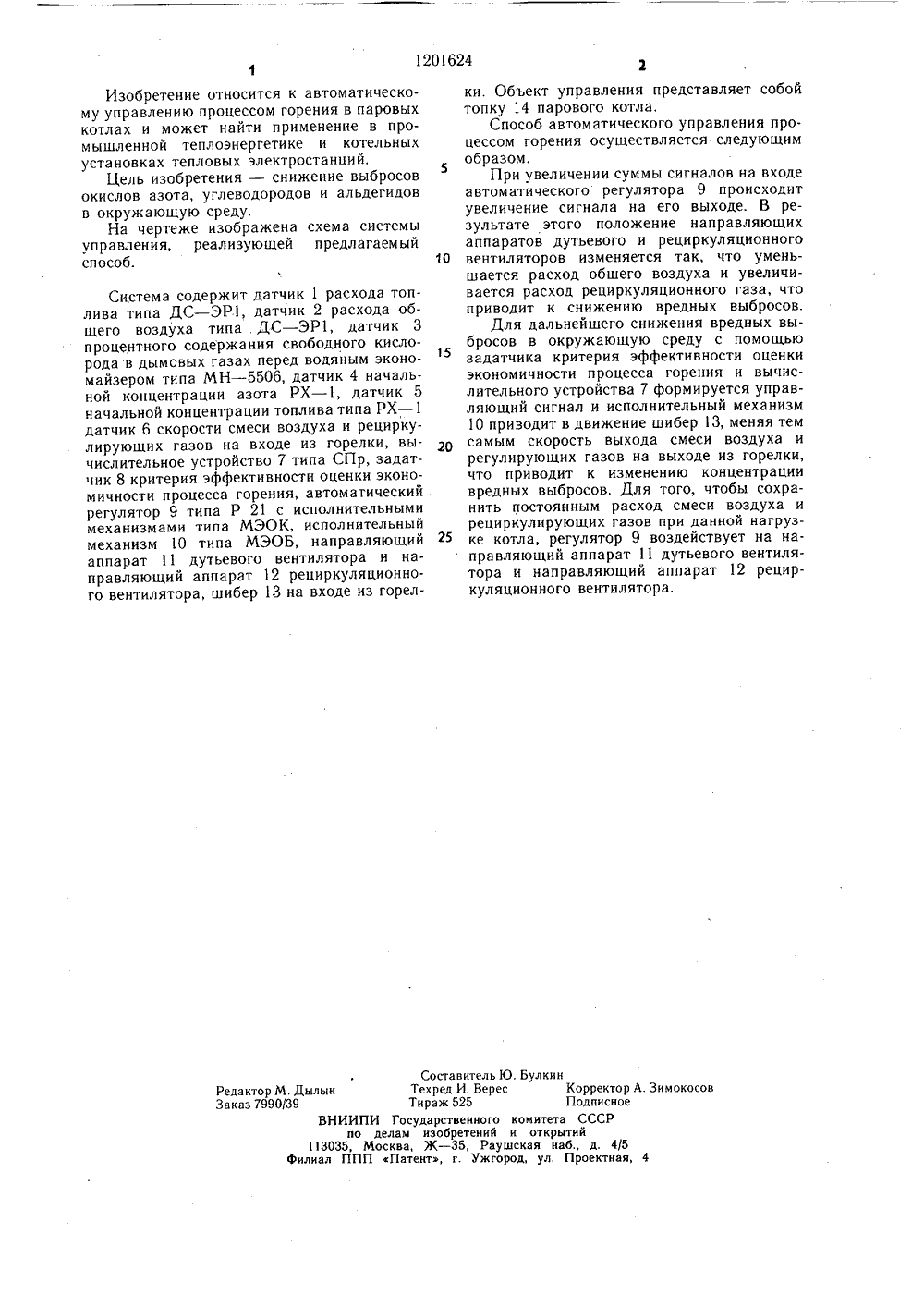

(54) (57) СПОСОБ РЕГУЛИРОВАНИЯ НИЯ В ТОПКЕ КО изменения расходов кулирующих газов н расходам топлива, кислорода в дымовь азота и несгоревш отличающийся тем, выбросов окислов альдегидов в окруж тельно измеряют ск рециркулирующих га ки и изменяют эту стоянным расход см ки при данном расх ового ститу стиронин ий,ас- елф ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ(71) Ленинградский ордена Трудного Знамени технологический инлюлозно-бумажной промышленно(56) Авторское свидетельство С850995, кл, Е 23 1 Ч 1/04, 1979 АВТОМАТИЧЕСКОГОПРОЦЕССА ГОРЕТЛОАГРЕГАТА путем смеси воздуха и рецира выходе из горелки по содержания свободного х газах, концентрации его топлива в топке, что, с целью снижения азота, углеводородов и ающую среду, дополниорость смеси воздуха и зов на выходе из горел- скорость, сохраняя поеси на выходе из горелоде топлива.120624 Составитель Ю. Булкин Техред И. Верес Корректор А. Зимокосов Тираж 525 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж - 35, Раушская наб д. 4/5 филиал ППП Патентз, г. Ужгород, ул, Проектная, 4Редактор М. Дылын Заказ 7990/39 Изобретение относится к автоматическому управлению процессом горения в паровых котлах и может найти применение в промышленной теплоэнергетике и котельных установках тепловых электростанций.Цель изобретения - снижение выбросов окислов азота, углеводородов и альдегидов в окружающую среду.На чертеже изображена схема системы управления, реализующей предлагаемый способ. Система содержит датчик 1 расхода топлива типа ДС - ЭР 1, датчик 2 расхода общего воздуха типа . ДС - ЭР 1, датчик 3 процентного содержания свободного кислорода в дымовых газах перед водяным экономайзером типа МН в 55, датчик 4 начальной концентрации азота РХ - 1, датчик 5 начальной концентрации топлива типа РХ - 1 датчик 6 скорости смеси воздуха и рециркулирующих газов на входе из горелки, вычислительное устройство 7 типа СПр, задатчик 8 критерия эффективности оценки экономичности процесса горения, автоматический регулятор 9 типа Р 21 с исполнительными механизмами типа МЭОК, исполнительный механизм 10 типа МЭОБ, направляющий аппарат 11 дутьевого вентилятора и направляющий аппарат 12 рециркуляционного вентилятора, шибер 13 на входе из горелки. Объект управления представляет собой топку 14 парового котла.Способ автоматического управления процессом горения осуществляется следующим образом.При увеличении суммы сигналов на входеавтоматического регулятора 9 происходит увеличение сигнала на его выходе. В результате этого положение направляющих аппаратов дутьевого и рециркуляционного 10 вентиляторов изменяется так, что уменьшается расход обшего воздуха и увеличивается расход рециркуляционного газа, что приводит к снижению вредных выбросов.Для дальнейшего снижения вредных выбросов в окружающую среду с помощью задатчика критерия эффективности оценки экономичности процесса горения и вычислительного устройства 7 формируется управляющий сигнал и исполнительный механизм 10 приводит в движение шибер 13, меняя тем самым скорость выхода смеси воздуха и регулирующих газов на выходе из горелки, что приводит к изменению концентрации вредных выбросов. Для того, чтобы сохранить постоянным расход смеси воздуха и рециркулирующих газов при данной нагруз ке котла, регулятор 9 воздействует на направляющий аппарат 11 дутьевого вентилятора и направляющий аппарат 12 рециркуляционного вентилятора.
