Устройство для повышения яркости и контраста изображения в электронном микроскопе
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

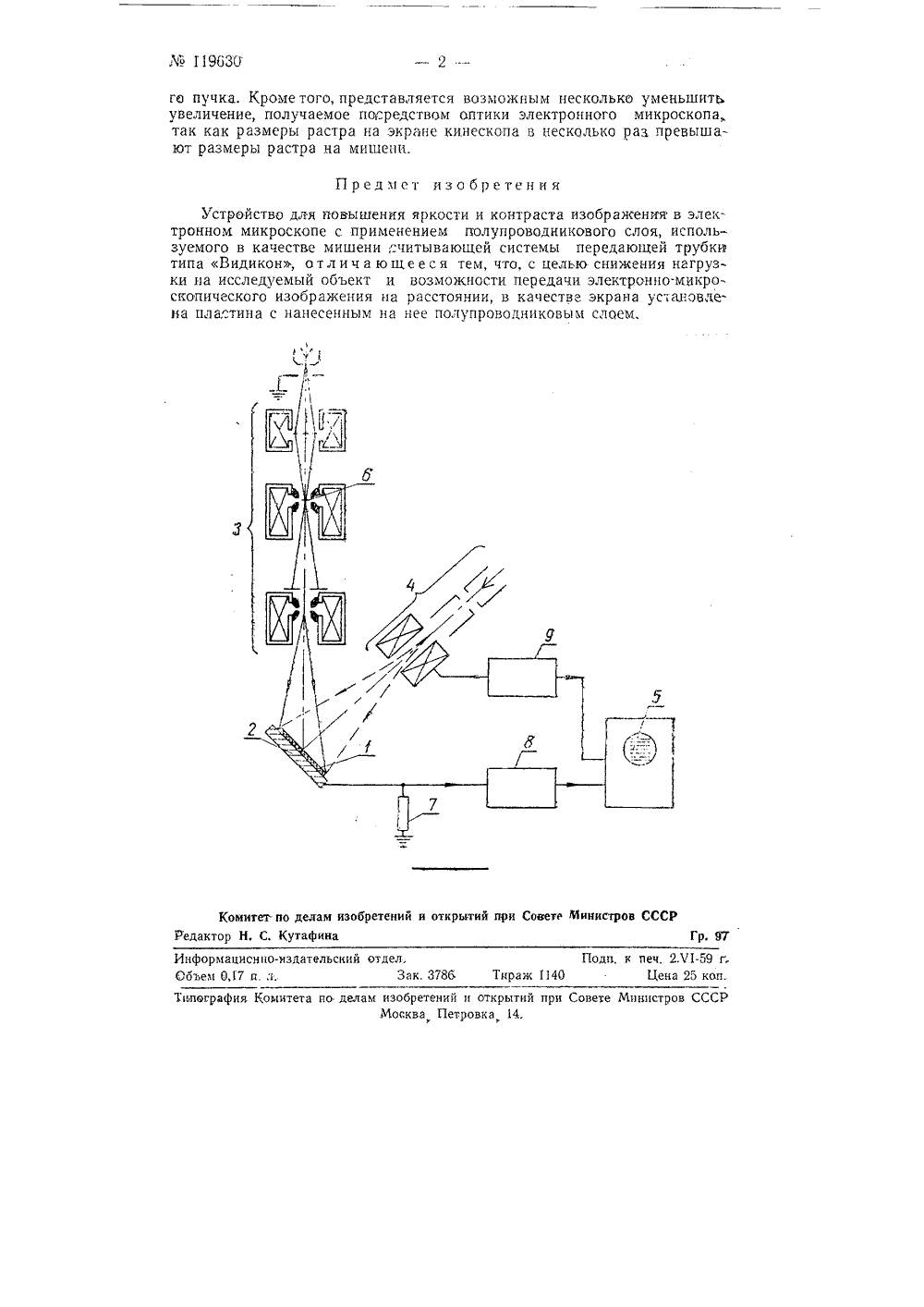

ЛЪ 119 о 30 Класс 21, 37 о СССР ИЕ ИЗОБРЕТЕ ПИС К Ан ОМУ СВИДЕТЕЛ ВУ в и В. Н. Варцнер нцов, Ю. В, Вороб Оксман, Ю УСТРОЙСТВО ДЛЯ ПОВЫШЕНИЯ ЯРКОСТИ И КОНТРАС ИЗОБРАЖЕНИЯ В ЭЛЕКТРОННОМ МИКРОСКОПЕ по делам изобоетенийССР за60189726 в Комите ий при Совете Министров аивлепо 16 июпи 1958открь за 1959 г Бюллетене изобретений Опубликова онтрастнссти изображения в электронйства, содержащие полупроводниковый ишени считывающей системы передаюДля повышения яркости и кном микроскопе применяют устрослой, используемый в качестве мщей трубки типа Видикон,Предлагаемое устройство более, совершенно по сравнению с известными устройствами, так как оно обеспечивает снижение нагрузки на исследуемый объект н возможность передачи электронно-микроскопического изображения, Это достигается тем, что в качестве экрана в нем у,"тановлена пластина с нанесенным на нее полупроводниковым слоем.На чертеже изображена схема предлагаемого устройства.Устройство содержит полупроводниковый слой 1 большого,сопротивления, нанесенный на металлическую пластину 2, установленную вместо экрана электронного микроскопа 3, Полупроводниковый слой 1 используется одновременно в качестве мншени,"читывающей системы 4 передающей трубки типа Видикон, которая соединена телевизионным каналом с кинескопом о. Посредством оптики электронного микроскопа 3 на мишень проектируется изображение исследуемого объекта 6, что приводит к возникновению проводимости в слое полупроводника. Кроме того, мишень облучает,"я сканируьощим электронным пучком, создаваемым системой 4. Одновременное воздействие обоих пучков вызывает образование на поверхности мишени потенциального рельефа, который считается системой 4, аналогично тому, как это происходит в передающих телевизионных трубках типа Видикон.Выделяющийся на сопротивлении 7 сигнал используется позле усиления в усилителе 8 для модуляции пучка кинескопа 5, на экране которого, ведется наблюдение изображения, Развертка кинескопа синхронизована с генератором развертки 9 считывающей си,"темы 4. Наличие в цепи телевизионного канала усилителя дает возможность менять контрастность изображения и работать при малых плотностях освещающеПредмет изобретения Устройство для повышения яркости и контраста изображения в электронном микроскопе с применением полупроводникового слоя, используемого в качестве мишени,"читывающей системы передающей трубки типа Видикон, о т л и ч а ю щ е е с я тем, что, с целью снижения нагрузки на исследуемый объект и возможности передачи электронно-микроскопического изображения на расстоянии, в качестве экрана установлена пла;тина с нанесенным на нее полупроводниковым слоем,Ь 4. овете Министров СССРГр. 97 крытий Комитет по делам изобретенийедактор Н. С. Кутафина Поди, к печ. 2 Х 1-59 г,6 Тираж 1140 Цена 25 коп.дел нформациснно-издательскиовен 0,17 и. л,елам изобретений и открытий при Совете Министров ССС Москва Петровка 14. нпография Комитет го пучка. Крометого, представляется возможным несколько уменьшится, увеличение, получаемое посредством оптики электронного микроскопа так как размеры растра на экране кинескопа в несколько раз превышают размеры растра на мишени.
СмотретьЗаявка
601897, 16.06.1958
Верцнер В. Н, Воробьев Ю. В, Оксман Я. А, Ченцов Ю. В
МПК / Метки
МПК: H01J 31/38, H01J 37/26
Метки: изображения, контраста, микроскопе, повышения, электронном, яркости
Опубликовано: 01.01.1959
Код ссылки
<a href="https://patents.su/2-119630-ustrojjstvo-dlya-povysheniya-yarkosti-i-kontrasta-izobrazheniya-v-ehlektronnom-mikroskope.html" target="_blank" rel="follow" title="База патентов СССР">Устройство для повышения яркости и контраста изображения в электронном микроскопе</a>
Сканирующая система микроскопа
Номер патента: 572230
Опубликовано: 05.09.1977
Авторы: Винчент, Джеймс, Леонард
МПК: H01J 37/26
Метки: микроскопа, сканирующая
...с помощью генераторов сигналов коррекции 13 и 14, соединенных с устройством управления синхронизацией и разверткой 10, При необходимости коррекции искажений на другой частоте для генерато.ров сигналов коррекции требуется отдельный источник.На фиг,2 показано действие коррекции; на фиг. 3 - принципиальная схема генераторов сигналов коррекции,Линии 15 на экране электронно. лучевой трубки представляют собой обычные строки развертки по горизонтали. Влияние внешних полей (электрических или магнитных) на пучок во время работы заключается в том, что они заставляют его отклоняться в горизонтальном или вертикальном направлении (чаще одновременно в обоих). Когда пучок отклоняется, его положение и положение полученного с помощью развертки...
