Способ возведения плотин из местных материалов

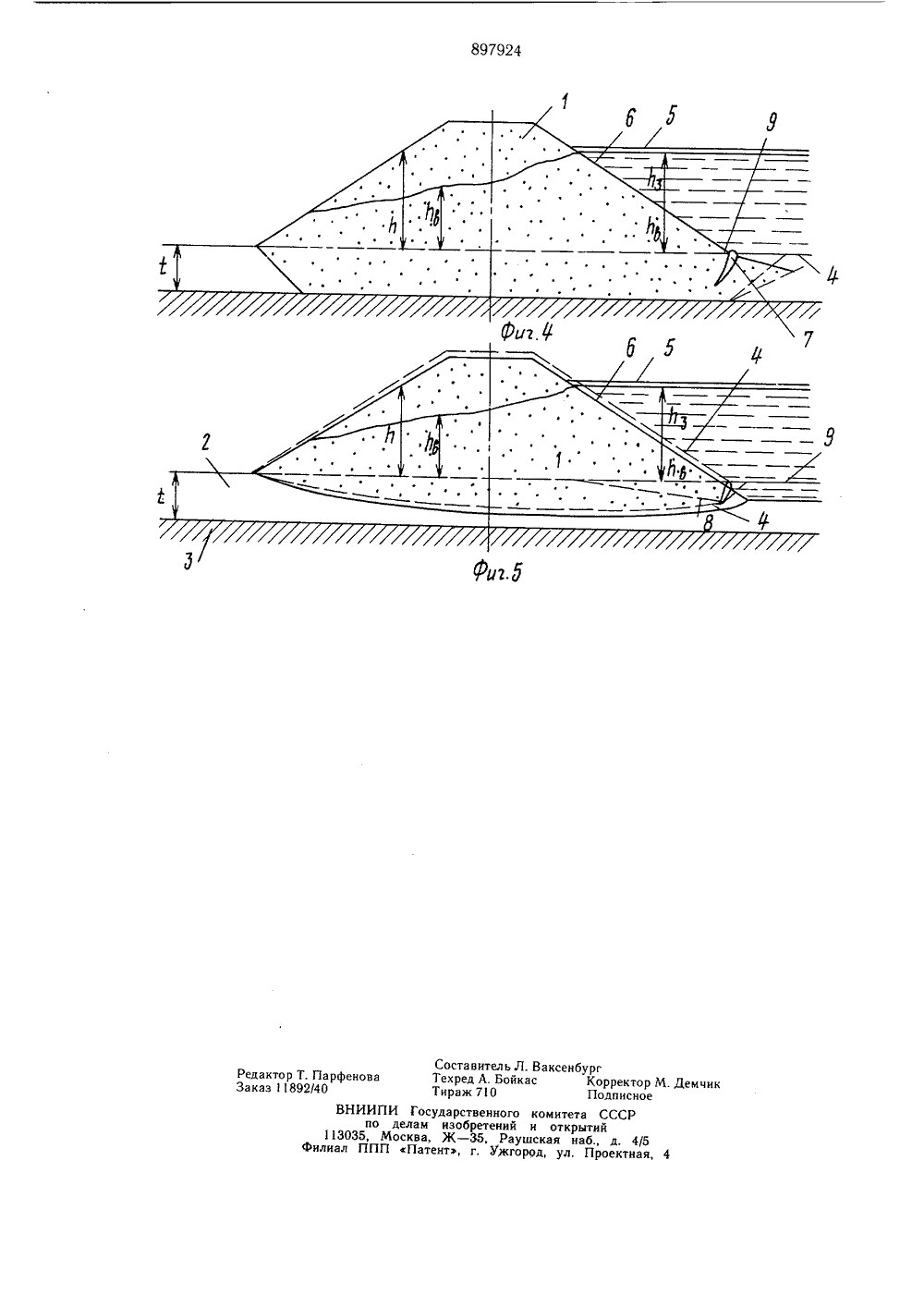

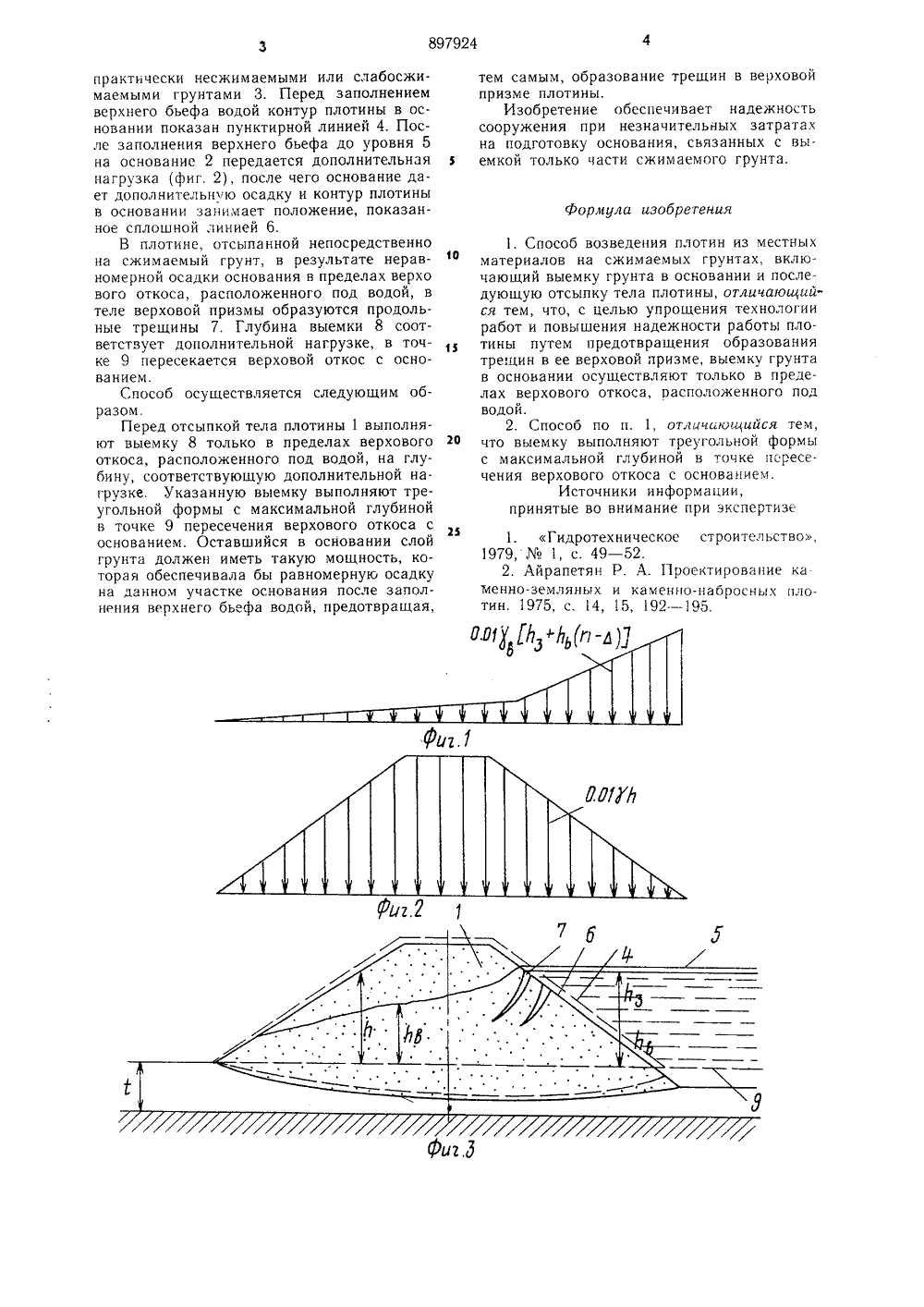

Дата опубликования описания 15.01.82(72) А В. Я. Гво зобрете 71) Заявитель ление Государственного ордена Трудовогопроектного института Союзводоканалпроект Сибирское от сного Знамен(54) СПОСОБ ВОЗВЕДЕНИЯ ПЛОТИН ИЗ МЕСТНЫХ МАТЕРИАЛО ет иметь треуной глубиной в откоса с осноИзобретение относится к гидротехническому строительству, а именно к способам возведения плотин из местных материалов на сжимаемых грунтах, например торфяных.Известен способ возведения плотин из местных материалов, заключающийся в отсыпке материала непосредственно на основание без выемки сжимаемых грунтов 11.Недостаток известного технического решения - неравномерные осадки основания, и, как следствие этого, образование на верховом откосе в период заполнения верхнего бьефа водой продольных трещин, опасных в эксплуатации, особенно при наличии противофильтрационного экрана.Наиболее близким к изобретению техническим решением является способ возведения плотин из местных материалов на сжимаемых грунтах, включающий выемку грунта в основании и последующую отсыпку тела плотины 2 . Существенными недостатками этого изестього технического решения являются сложность технологии работ ввиду необхоимости заполнения выемки качественным рунтом, а также не вполне обеспеченная надежность плотины, так как возможно образование трещин на верховом откосе.Цель изобретения - упрощение технологии работ и повышение надежности работы плотины путем предотвращения образования трещин в ее верховой призме.Поставленная цель достигается тем, что выемку грунта в основании осуществляют только в пределах верхового откоса, расположенного под водой.Кроме того, выемка можгольную форму с максимальточке пересечения верховогованием.На фиг, 1 изображена эпюра нагрузки на основание от тела плотины; на фиг. 2 эпюра дополнительной нагрузки на основание от воды после заполнения верхнего бьефа; на фиг. 3 - плотина, отсыпанная непосредственно на сжимаемое основание, поперечное сечение; на фиг. 4 - плотина, отсыпанная на основание с выемкой сжимаемого грунта, поперечное сечение; на фиг. 5 - плотина, отсыпанная на основание, поперечное сечение.Тело плотины 1 расположено на основании 2 из сжимаемых грунтов, подстилаемыхпрактически несжимаемыми или слабосжимаемыми грунтами 3. Перед заполнением верхнего бьефа водой контур плотины в основании показан пунктирной линией 4. После заполнения верхнего бьефа до уровня 5 на основание 2 передается дополнительная нагрузка (фиг, 2), после чего основание дает дополнительню осадку и контур плотины в основании занимает положение, показанное сплошной линией 6.В плотине, отсыпанной непосредственно на сжимаемый грунт, в результате неравномерной осадки основания в пределах верхо вого откоса, расположенного под водой, в теле верховой призмы образуются продольные трещины 7. Глубина выемки 8 соответствует дополнительной нагрузке, в точке 9 пересекается верховой откос с основанием.Способ осуществляется следующим образом,Перед отсыпкой тела плотины 1 выполняют выемку 8 только в пределах верхового откоса, расположенного под водой, на глубину, соответствующую дополнительной нагрузке. Указанную выемку выполняют треугольной формы с максимальной глубиной в точке 9 пересечения верхового откоса с основанием. Оставшийся в основании слой грунта должен иметь такую мощность, которая обеспечивала бы равномерную осадку на данном участке основания после заполнения верхнего бьефа водой, предотвращая,тем самым, образование трещин в верховойпризме плотины.Изобретение обеспечивает надежностьсооружения при незначительных затратахна подготовку основания, связанных с вы емкой только части сжимаемого грунта,фор иула изобретения1. Способ возведения плотин из местныхматериалов на сжимаемых грунтах., включающий выемку грунта в основании и последующую отсыпку тела плотины, отличающийся тем, что, с целью упрощения технологииработ и повышения надежности работы плотины путем предотвращения образованиятрещин в ее верховой призме, выемку грунтав основании осуществляют только в пределах верхового откоса, расположенного подводой.2. Способ по и. 1, отличиющийся тем,2 О что выемку выполняют треугольной формыс максимальной глубиной в точке пересечения верхового откоса с основанием.Источники информации,принятые во внимание при экспертизе1, Гидротехническое строительство, 1979,1, с. 49 - 52.2. Айрапетян Р. А. Проектирование ка менно-земляных и каменно-набросных плотин. 1975, с. 14, 15, 192 - 195.Редактор Т. ПарфеЗаказ1892/40 ВН 1130лиал Составитель Л. Ваксенбург ва Техред А Бойкас Корректор М. Демч Тираж 7 0 Подписное ИПИ Государственного комитета СССР по делам изобретений и открытий Москва, Ж - 35, Раушская наб., д. 4/5 ППП Патентэ, г. Ужгород, ул, Проектная, 4
