Устройство для измерения динамических параметров десорбции газообразных примесей в замкнутых герметичных криогенных системах
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1191092
Авторы: Биенко, Деньгин, Стрельникова, Хорошунов
Текст

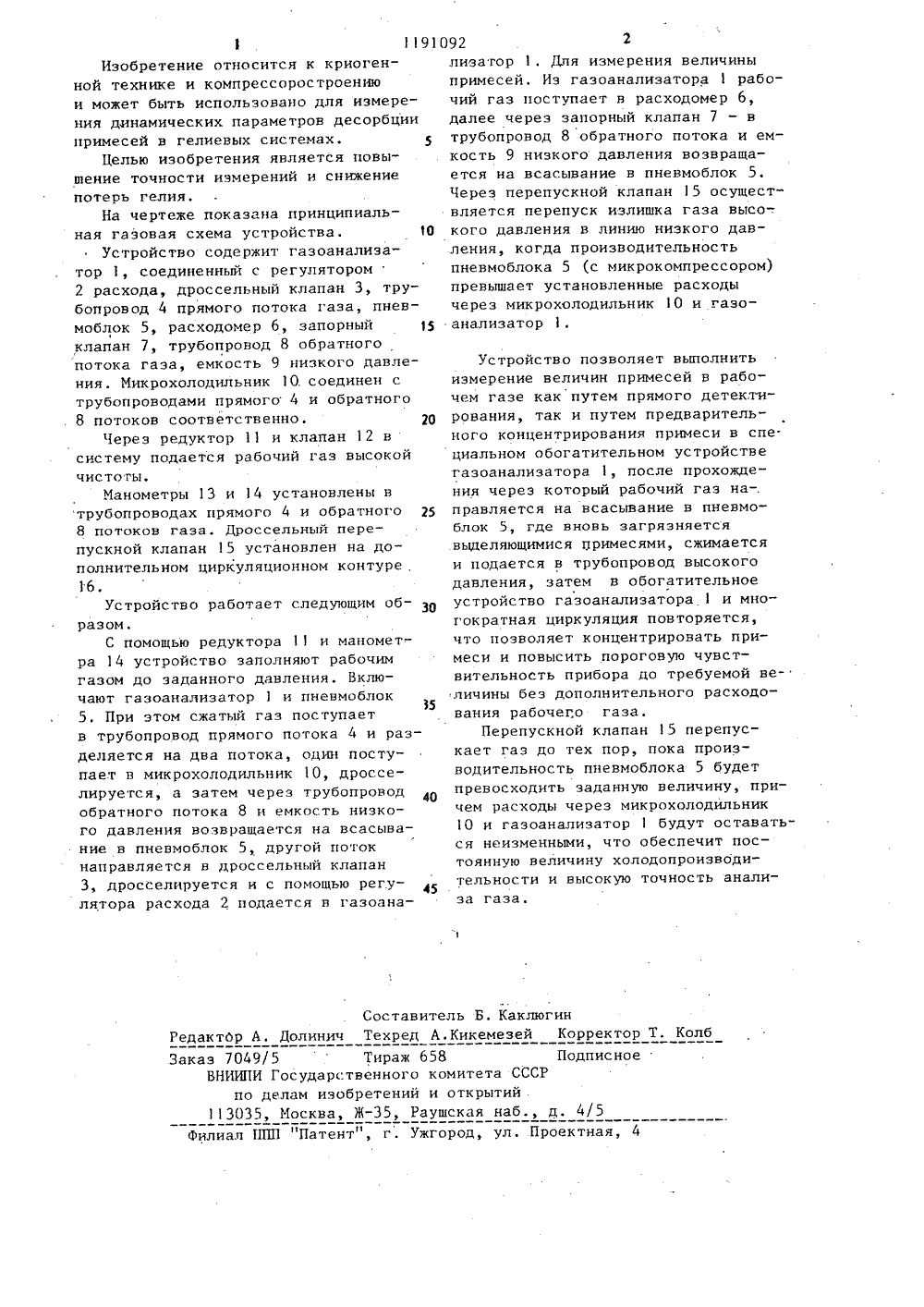

)4 В 01 0 15/08 1 Н 30/50 ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ ПИСАНИЕ ИЗОБРЕТЕНИЯ ЕЛЬСТВУ 3-2 ьгин,льников схема НПО "К(54) (57). УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯДИНАМИЧЕСКИХ ПАРАМЕТРОВ ДЕСОРБЦИИ ГАЗООБРАЗНЫХ ПРИМЕСЕЙ В ЗАМКНУТЫХ 6 04604/2(088.8)равлическая2002 002.СЗ ГЕРМЕТИЧНЫХ КРИОГЕНЕ 1 ЫХ СИСТЕМАС,содержащее компрессор, емкость низкого давления, микрохолодильник,циркуляционный контур, образованный.трубопроводами прямого и обратногопотоков газа с установленными в нихгазоанализатором и дроссельным клапаном, о т л и ч а ю щ е е с ятем, что, с целью повышения точности измерении и снижения потерь гелия,оно снабжено до о.мнительными циркуляционным контуром с перепускнымклапаном.1 191Изобретение относится к криогенной технике и компрессоростроениюи может быть использовано для измерения динамических параметров десорбциипримесей в гелиевых системах, 5Целью изобретения является повышение точности измерений и снижениепотерь гелия,На чертеже показана принципиальная газовая схема устройства. гоУстройство содержит газоанализатор 1, соединенный с регулятором2 расхода, дроссельный клапан 3, трубопровод 4 прямого потока газа, пневмоблок 5, расходомер 6, запорныйклапан 7, трубопровод 8 обратногопотока газа, емкость 9 низкого давления. Микрохолодильник 10. соединен струбопроводами прямого 4 и обратного8 потоков соответственно. 20Через редуктор 11 и клапан 12 всистему подается рабочий газ высокойчистоты.Манометры 13 и 14 установлены втрубопроводах прямого 4 и обратного 258 потоков газа, Дроссельный перепускной клапан 15 установлен на дополнительном циркуляционном контуре,16,Устройство работает следующим образом.С помощью редуктора 11 и манометра 14 устройство заполняют рабочимгазом до заданного давления. Включают газоанализатор 1 и пневмоблок355. При этом сжатый газ поступаетв трубопровод прямого потока 4 и разделяется на два потока, один поступает в микрохолодильник 10, дрос.селируется, а затем через трубопроводобратного потока 8 и емкость низкого давления возвращается на всасывание в пневмоблок 5, другой потокнаправляется в дроссельный клапан3, дросселируется и с помощью регулятора расхода 2 подается в газоана 092 глизатор 1. Для измерения величины примесей. Иэ газоанализатора 1 рабочий газ поступает в расходомер 6, далее через запорный клапан 7 - в трубопровод 8 обратного потока и емкость 9 низкого давления возвращается на всасывание в пневмоблок 5, Через перепускной клапан 15 осуществляется перепуск излишка газа высо-, кого давления в линию низкого давления, когда производительность пневмоблока 5 (с микрокомпрессором) превышает установленные расходы через микрохолодильник 10 и гаэоанализатор 1. Устройство позволяет выполнить измерение величин примесей в рабочем газе как путем прямого детектирования, так и путем предварительного концентрирования примеси в спе. циальном обогатительном устройстве газоанализатора 1, после прохождения через который рабочий газ на-. правляется на всасывание в пневмоблок 5, где вновь загрязняется выделяющимися примесями, сжимается и подается в трубопровод высокого давления, затем в обогатительное устройство газоанализатора 1 и многократная циркуляция повторяется, что позволяет концентрировать примеси и повысить пороговую чувствительность прибора до требуемой величины без дополнительного расходования рабочего газа.Перепускной клапан 15 перепускает газ до тех пор, пока производительность пневмоблока 5 будет превосходить заданную величину, причем расходы через микрохолодильник 10 и газоанализатор 1 будут оставаться неизменными, что обеспечит постоянную величину холодопроизвбдительности и высокую точность анализа газа.Составитель Б. КаклюгинРедактОр А. Долинич Техред А.Кикемезей Корректор Т, КолбЗаказ 7049/5 Тираж 658 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5 Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4
СмотретьЗаявка
3504604, 27.10.1982
ПРЕДПРИЯТИЕ ПЯ М-5727
БИЕНКО ВИКТОР СТЕФАНОВИЧ, ДЕНЬГИН ВАЛЕРИЙ ГЕОРГИЕВИЧ, ХОРОШУНОВ АНАТОЛИЙ ИВАНОВИЧ, СТРЕЛЬНИКОВА ЕЛЕНА БРОНИСЛАВОВНА
МПК / Метки
МПК: B01D 15/08, G01N 30/50
Метки: газообразных, герметичных, десорбции, динамических, замкнутых, криогенных, параметров, примесей, системах
Опубликовано: 15.11.1985
