Устройство для измерения количественного содержания пыли в потоке газа

Номер патента: 59098

Автор: Калинушкин

ZIP архив

Текст

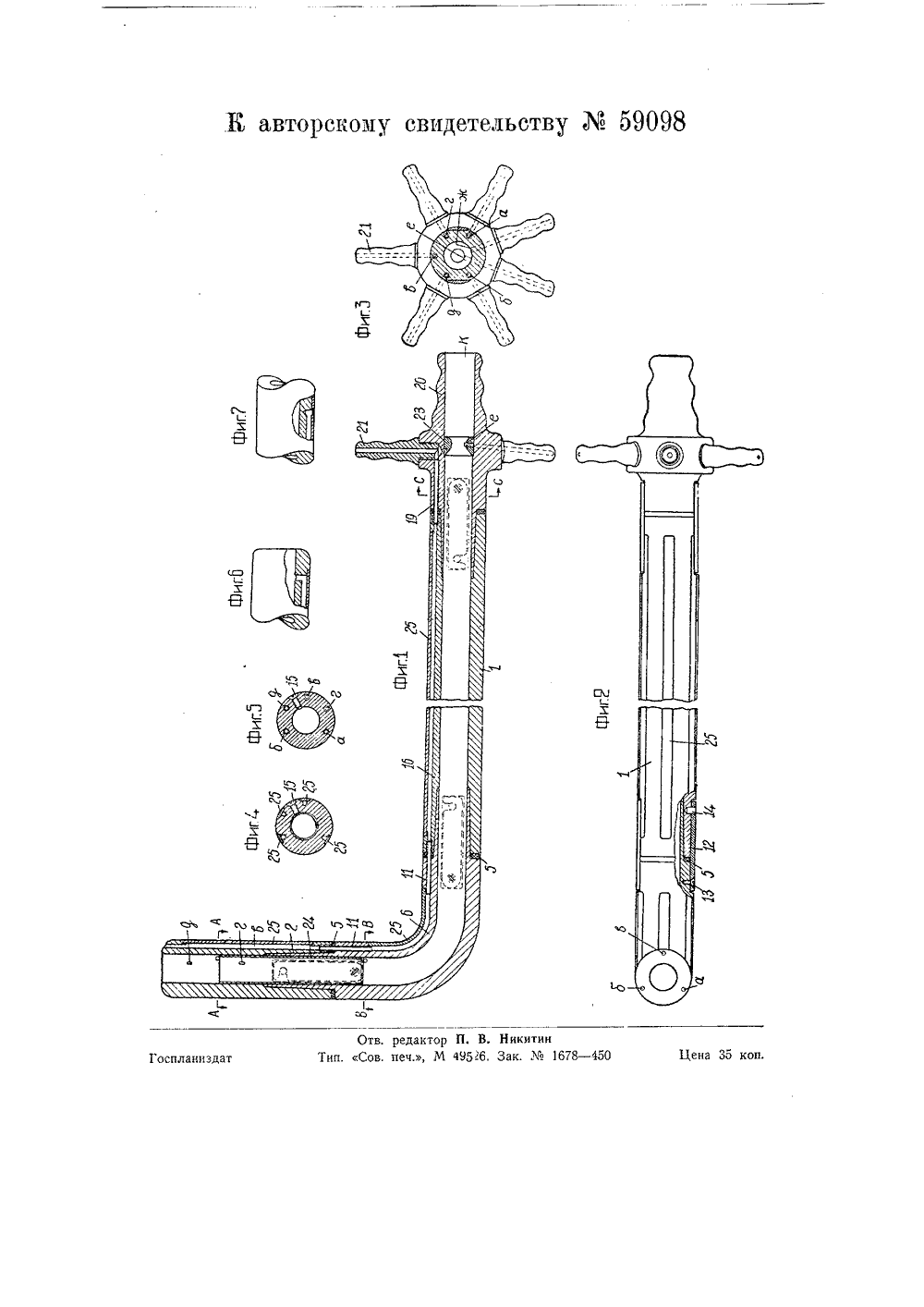

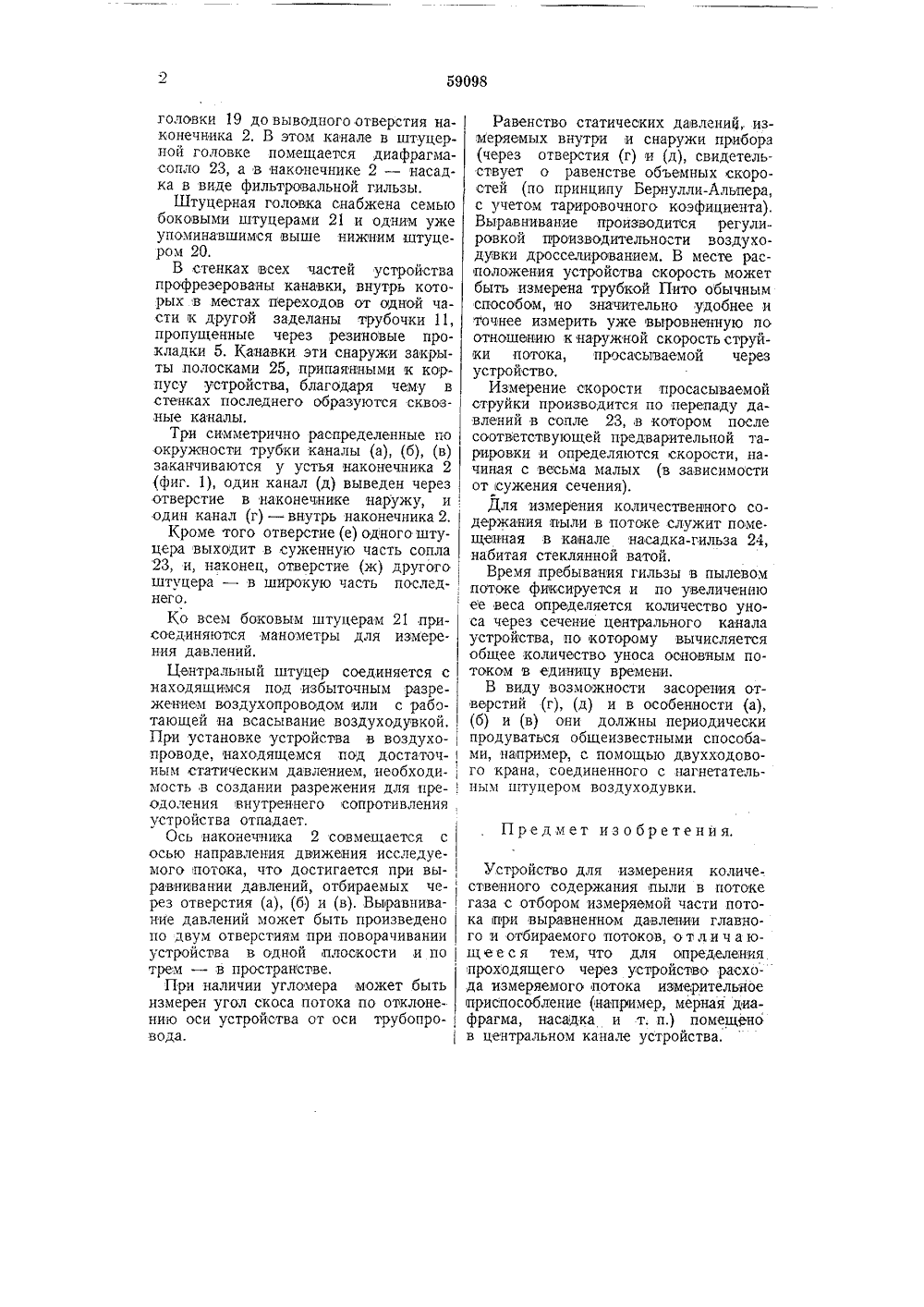

Класс 42 е, 23ПИСАНИЕ ИЗОБРЕТ И АВТОРСКОМУ СВИДЕТЕЛЬСТВ Зарегистрировано в Бюро изобретений П. Калинуш Устройство для измерения количественного содерж пыли в потоке газа. Заявлено 26 февраля 1939 года в НКЭС ва23449,Опубликовано 28 фев 1 года, реля 194 т иг, 1 показывает. про-К а чертеж Известен ряд устройств для отбора проб запыленного потока воздуха или газа, соответствующего составу запыления основного потока. В таких устройствах для правильности определения количественного содержания пыли в основном потоке отбор пробы измеряемой части потока должен произ. водиться при выравнивэнии давления главного и отбираемого потоков.Существующие устройства подобного рода весьма громоздки и не дают возможности производить измерения при весьма малых скоростях воздушного потока и соответственно слабой его запыленности.В противоположность этому, предлагаемое устройство ставит себе целью дать возможность производить измере. ние количества содержания пыли в потоке газа, обладающего малой скоростью, при простой конструкции устройства, для чего измерительные приспособления для определения проходящего через устройство расхода измеряемого потока, как, например, мерная диафрагма, насадка и тп., помещейы в центральном канале устройдольный разрез всего устройства по осевой плоскости; фиг. 2 - вид его в плане; фиг, 3 - разрез по С - С фиг. 1; фиг. 4 и 5 - соответствующие разрезы по А - А и В - В фиг. 1; фиг.6 - место отбора давления из канала устройства в частичном разрезе и фиг.7 - такое же место отбора давления из основного потока также в частичном разрезе.Устройство представляет собою изогнутую под прямым углом разборную трубку 1, соста(вленную из четырех основных частей: рабочего наконечника 2, отвода 6, трубки 16 и штуцерной головки 19,Наконечник 2 насажен на ксинец отвода 6 на конус. Таким же образомнасажена и трубка 16 на другой конец отвода 6 и на штуцерную головку 19.Между составными частями устройства помещены резиновые прокладки 5. Соединение частей между собою осуществляется при помощи поворотных замков 12, вращающихся на шарнирах 13,и зацепляющихся за штыри 14 (фиг;2) В собранном виде в устройстве обзуется сквозной центральнь 1 й канал идущий от штуцера 20 штуцерной.головки 19 довыводного отверстия наконечника 2. В этом канале в штуцерной головке помещается диафрагмасопло 23, а в наконечнике 2 - насадка в виде фильтровальной гильзы.Штуцерная головка снабжена семьюбоковыми штуцерами 21 и одним ужеупоминавшимся выше нииним штуцером 20.В стенках всех частей устройствапрофрезерованы канавки, внутрь которых в местах переходов от одной части к другой заделаны трубочки 11,пропущенные через резиновые прокладки 5. Канавки эти снаружи закрыты полосками 25, припаянными к корпусу устройства, благодаря чему встенках последнего образуются сквозные каналы.Три симметрично распределенные поокружности трубки каналы (а), (б), (в)заканчиваются у устья наконечника 2(фиг. 1), один канал (д) выведен черезотверстие в наконечнике наружу, иодин канал (г) - внутрь наконечника 2,Кроме того отверстие (е) одного штуцера выходит в суженную часть сопла23, и, наконец, отверстие (ж) другогоштуцера - в широкую часть послед-,него.Ко всем боковым штуцерам 21 присоединяются манометры для измерения давлений.Центральный штуцер соединяется снаходящимся под избыточным разрежением воздухопроводом или с работающей на всасывание воздуходувкой.При установке устройства в воздухо- (проводе, находящемся под достаточ-ным статическим давлением, необходи-мость в создании разрежения для пре-одоления внутреннего сопротивления,устройства отпадает,Ось наконечника 2 совмещается сосью направления движения исследуемого потока, что достигается при вы-,равнивании давлений, отбираемых че-рез отверстия (а), (б) и (в). Выравнивание давлений может быть произведенопо двум отверстиям при поворачиванииустройства в одной плоскости и потрем - в пространстве.При наличии угломера может бытьизмерен угол скоса потока по отклонению оси устройства от оси трубопровода. Равенство статических давлений измеряемых внутри и снаружи прибора (через отверстия (г) н (д), свидетельствует о равенстве объемных скоростей (по принципу Бернулли-Альпера, с учетом тарировочного коэфициента), Выравнивание производиться регулировкой производительности воздуходувки дросселированием. В месте расположения устройства скорость может быть измерена трубкой Пито обычным способом, но значительно удобнее и точнее измерить уже выровненную ло отношению к наружной скорость струйки потока, просасываемой через устройство.Измерение скорости просасываемой струйки производится по перепаду давлений в сопле 23, в котором после соответствующей предварительной тарировки и определяются скорости, начиная с весьма малых (в зависимости от сужения сечения).4Для измерения количественного содержания пыли в потоке служит помещенная в канале насадка-гильза 24, набитая стеклянной ватой.Время пребывания гильзы в пылевом потоке фиксируется и по увеличению ее веса определяется количество уноса через сечение центрального канала устройства, по которому вычисляется общее количество уноса основным потоком в единицу времени.В виду возможности засорения отверстий (г), (д) и в особенности (а), (б) и (в) они должны периодически продуваться общеизвестными способами, например, с помощью двухходового крана, соединенного с нагнетательным штуцером воздуходувки.Предмет изобретения.Устройство для измерения количественного содержания пыли в потоке газа с отбором измеряемой части потока при выровненном давле 1 нии главного н отбираемого потоков, о т л и ч а ющ е е с я тем, что для определения проходящего через устройство расхода измеряемого потока измерительное приспособление (например, мерная диафрагма, насадка и т. п.) помещено в центральном канале устройства.

Смотреть

Заявка

23449, 26.02.1939

Калинушкин М. П

МПК / Метки

МПК: G01F 13/00

Метки: газа, количественного, потоке, пыли, содержания

Опубликовано: 01.01.1941
