Способ экспонирования с уменьшением масштаба изображения при электрографическом копировании
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1190351
Автор: Берлин
Текст

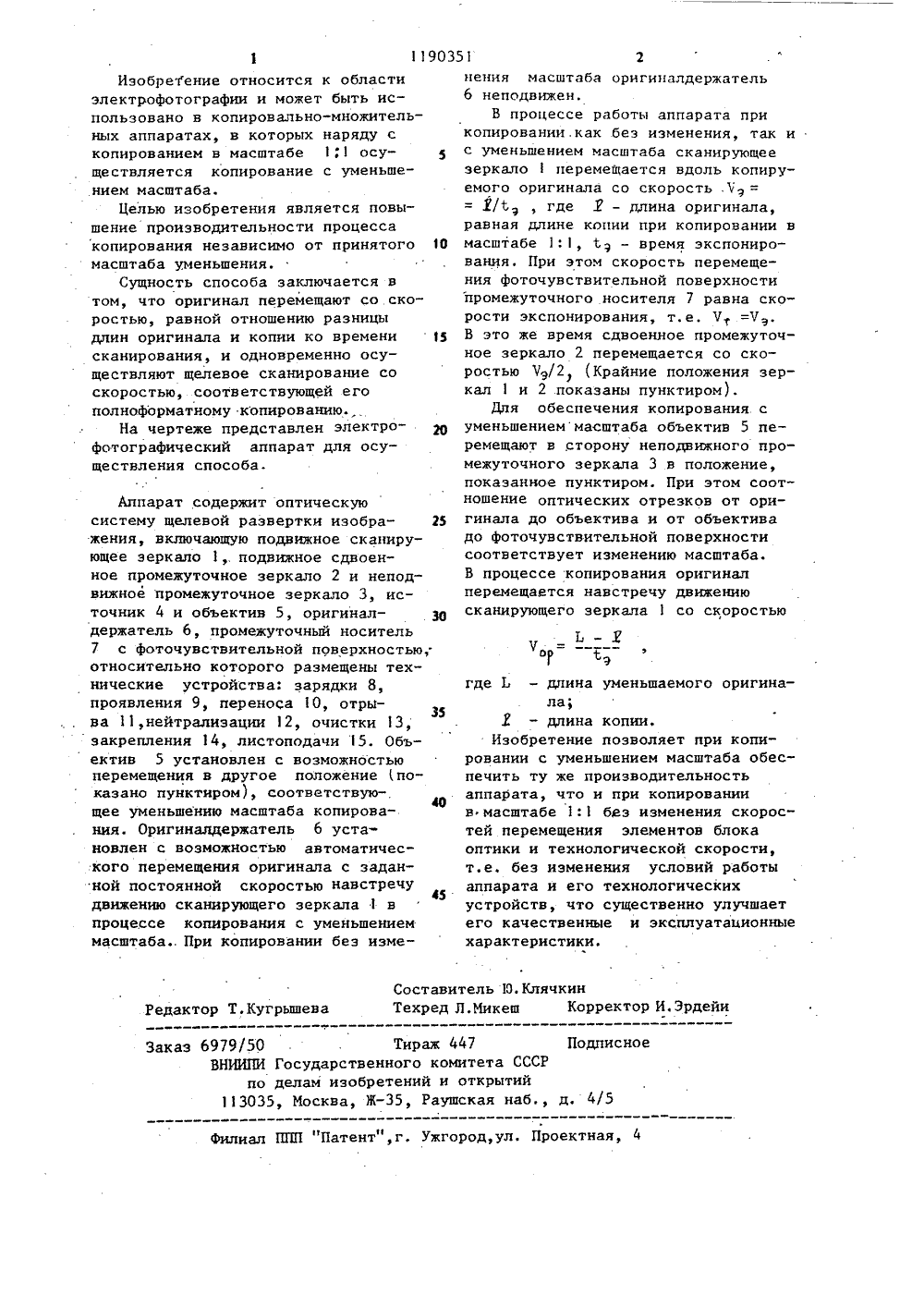

( 19)51)4 О 03 О ПИСАНИЕ ИЗОБРЕТЕНИг, Ф АВТОРСКОМ ИДЕТЕЛЬСТВ 11 4 ПРв РФ ГОСУДАРСТ 8 ЕННЫЙ КОМИТЕТ СССРГ 10 ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ(54)(57) СПОСОБ ЭКУМЕНЬШЕНИЕМ МАСШТАБИ ЗЛЕКТРОГРАФИЧЕключающий перемещ В 56-29271,981.ПОНИРОВАНИЯ СА ИЗОБРАЖЕНИЯКОМ КОПИРОВАНИИние оригинала одновременным щелевым сканированием изображения, о т л и ч а ю щ и йс я тем, что, с целью повышенияпроизводительности процесса копирования независимо от принятого масштаба уменьшения, проводят щелевоесканирование оригинала со скоростью,соответствующей его полноформатномукопированию, а перемещение оригинала осуществляют со скоростью, равной отношению разницы длин оригинала и копии ко времени сканирования,1190351 Ь-ХЧо Составитель 1 О.КлячкинТехред Л,Микеш Корректор И.Эрдейи Редактор Т.Кугрышева Заказ 6979/50 Тираж 447 ПодписноеВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж, Раушская наб д, 4/5 филиал ППП "Патент",г. Ужгород,ул. Проектная, 4 Изобретение относится к области электрофотографии и может быть использовано в копировально-множительных аппаратах, в которых наряду с копированием в масштабе 1;1 осуществляется копирование с уменьшением масштаба.Целью изобретения является повышение производительности процесса копирования независимо от принятого О масштаба уменьшения.Сущность способа заключается в том, что оригинал перемещают со скоростью, равной отношению разницы длин оригинала и копии ко времени 5 сканирования, и одновременно осуществляют щелевое сканирование со скоростью, соответствующей его полноформатному копированию.,На чертеже представлен электро- фотографический аппарат для осуществления способа. Аппарат содержит оптическую систему щелевой развертки изобра жения, включающую подвижное сканирующее зеркало 1,. подвижное сдвоенное промежуточное зеркало 2 и неподвижное промежуточное зеркало 3, источник 4 и объектив 5, оригинал О держатель 6, промежуточный носитель 7 с фоточувствительной поверхностью,. относительно которого размещены технические устройства: зарядки 8, проявления 9 переноса 1 О отрыУ 135 ва 11,нейтрализации 12, очистки 13, закрепления 14, листоподачи 15. Объ ектив 5 установлен с возможностью перемещения в другое положение показано пунктиром), соответствующее уменьшению масштаба копирова 40 ния. Оригиналдержатель 6 установлен с возможностью автоматического перемещения оригинала с заданной постоянной скоростью навстречу45 движению сканирующего зеркала 1 в процессе копирования с уменьшением масштаба При копировании без измекения масштаба оригиналдержатель 6 неподвижен.В процессе работы аппарата при копировании.как без изменения, так и с уменьшением масштаба сканирующее зеркало 1 перемещается вдоль копируемого оригинала со скорость .Ъз = = ХЙ , где Х - длина оригинала, равная длине копии при копировании в масштабе 1:1, 1 - время экспонирования. При этом скорость перемещения фоточувствительной поверхности промежуточного носителя 7 равна скорости экспонирования, т.е, Ч =Чэ, В это же время сдвоенное промежуточное зеркало 2 перемещается со скоростью 7 э/2 (Крайние положения зеркал 1 и 2 .показаны пунктиром),Для обеспечения копирования с уменьшениеммасштаба объектив 5 перемещают в сторону неподвижного промежуточного зеркала 3 в положение, показанное пунктиром. При этом соотношение оптических отрезков от оригинала до объектива и от объектива до фоточувствительной поверхности соответствует изменению масштаба. В процессе копирования оригинал перемещается навстречу движению сканирующего зеркала 1 со скоростью где Ь - длина уменьшаемого оригинала;Х - длина копии.Изобретение позволяет при копировании с уменьшением масштаба обеспечить ту же производительность аппарата, что и при копировании в масштабе 1: без изменения скоростей перемещения элементов блока оптики и технологической скорости, т.е. без изменения условий работы аппарата и его технологических устройств, что существенно улучшает его качественные и эксплуатационные характеристики.с
СмотретьЗаявка
3725743, 12.04.1984
БЕРЛИН ГЕННАДИЙ БЕНИАМИНОВИЧ
МПК / Метки
МПК: G03G 13/04
Метки: изображения, копировании, масштаба, уменьшением, экспонирования, электрографическом
Опубликовано: 07.11.1985
Код ссылки
<a href="https://patents.su/2-1190351-sposob-ehksponirovaniya-s-umensheniem-masshtaba-izobrazheniya-pri-ehlektrograficheskom-kopirovanii.html" target="_blank" rel="follow" title="База патентов СССР">Способ экспонирования с уменьшением масштаба изображения при электрографическом копировании</a>
