Способ управления последовательной загрузкой бункеров
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1189766
Авторы: Дрейер, Златопольский
Текст

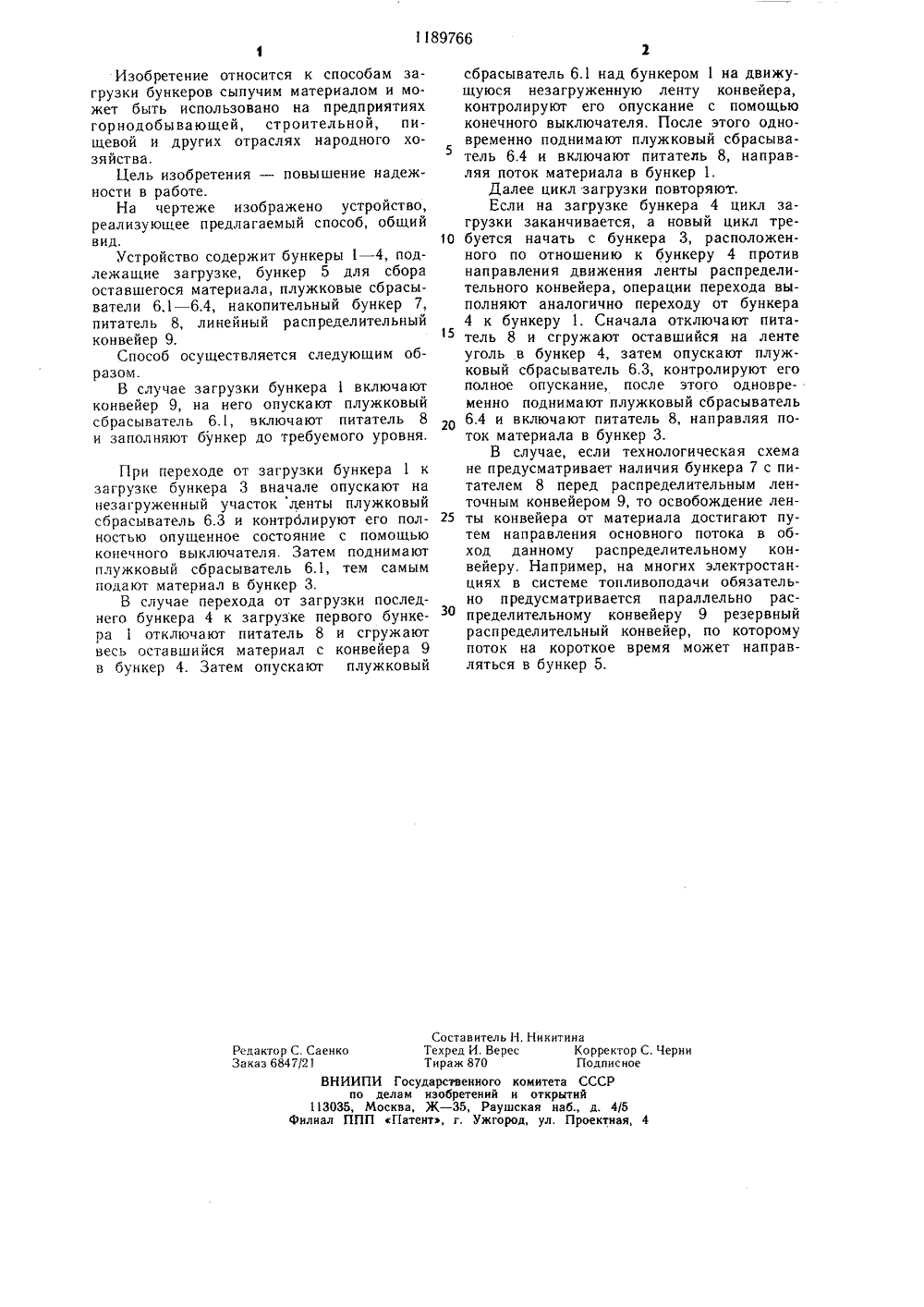

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК Ш 4 В 65 б 65 30 ОПИСАНИЕ ИЗОБРЕТЕНИЯК А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ(71) Государственный проектно-конструкторский и научно-исследовательский институт по автоматизации угольной промышленности Гипроуглеавтоматизация(54) (57) СПОСОБ УПРАВЛЕНИЯ ПОСЛЕДОВАТЕЛЬНОЙ ЗАГРУЗКОЙБУНКЕРОВ, включающий в себя опусканиеплужкового сбрасывателя на ленту по,801189766 А дающего конвейера над бункером, подлежащим очередной загрузке, после момента достижения заданного уровня материала в расположенном перед ним в направлении подачи материала загружаемом бункере и подъем плужкового сбрасывателя в зоне над последним с задержкой относительно момента опускания плужкового сбрасывателя над первым упомянутым бункером, отличающийся тем, что, с целью повышения надежности в работе, определяют момент достижения плужковым сбрасывателем нижнего конечного положения на ленте над бункером, подлежащим очередной загрузке, после чего осуществляют подъем плужкового сбрасывателя над загружавшимся бункером.1189766 Составитель Н. НикитинаТехред И. Верес Корректор С. ЧерниТираж 870 ПодписноеВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж - 35, Раушская наб., д, 4/5Филиал ППП Патент, г, Ужгород, ул, Проектная, 4 Редактор С. СаенкоЗаказ 6847/21 Изобретение относится к способам загрузки бункеров сыпучим материалом и может быть использовано на предприятиях горнодобывающей, строительной, пишевой и других отраслях народного хозяйства.Цель изобретения - повышение надежности в работе.На чертеже изображено устройство, реализующее предлагаемый способ, общий вид.Устройство содержит бункеры 1 - 4, подлежащие загрузке, бункер 5 для сбора оставшегося материала, плужковые сбрасыватели 6,1 - 6.4, накопительный бункер 7, питатель 8, линейный распределительный конвейер 9.Способ осуществляется следующим образом.В случае загрузки бункера 1 включают конвейер 9, на него опускают плужковый сбрасыватель 6.1, включают питатель 8 и заполняют бункер до требуемого уровня. При переходе от загрузки бункера 1 к загрузке бункера 3 вначале опускают на незагруженный участок ленты плужковый сбрасыватель 6.3 и контрозлируют его полностью опущенное состояние с помощью конечного выключателя. Затем поднимают плужковый сбрасыватель 6.1, тем самым подают материал в бункер 3.В случае перехода от загрузки последнего бункера 4 к загрузке первого бункера 1 отключают питатель 8 и сгружают весь оставшийся материал с конвейера 9 в бункер 4. Затем опускают плужковый сбрасыватель 6.1 над бункером 1 на движущуюся незагруженную ленту конвейера, контролируют его опускание с помощью конечного выключателя. После этого одновременно поднимают плужковый сбрасыватель 6,4 и включают питатель 8, направляя поток материала в бункер 1.Далее цикл загрузки повторяют.Если на загрузке бункера 4 цикл загрузки заканчивается, а новый цикл тре буется начать с бункера 3, расположенного по отношению к бункеру 4 против направления движения ленты распределительного конвейера, операции перехода выполняют аналогично переходу от бункера 4 к бункеру 1. Сначала отключают пита тель 8 и сгружают оставшийся на лентеуголь в бункер 4, затем опускают плужковый сбрасыватель 6,3, контролируют его полное опускание, после этого одновременно поднимают плужковый сбрасыватель 20 6.4 и включают питатель 8, направляя поток материала в бункер 3.В случае, если технологическая схемане предусматривает наличия бункера 7 с питателем 8 перед распределительным ленточным конвейером 9, то освобождение лен ты конвейера от материала достигают путем направления основного потока в обход данному распределительному конвейеру. Например, на многих электростанциях в системе топливоподачи обязательно предусматривается параллельно распределительному конвейеру 9 резервный распределительный конвейер, по которому поток на короткое время может направляться в бункер 5.
СмотретьЗаявка
3499000, 11.10.1982
ГОСУДАРСТВЕННЫЙ ПРОЕКТНО-КОНСТРУКТОРСКИЙ И НАУЧНО ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ ПО АВТОМАТИЗАЦИИ УГОЛЬНОЙ ПРОМЫШЛЕННОСТИ "ГИПРОУГЛЕАВТОМАТИЗАЦИЯ"
ДРЕЙЕР ГЕРЧ ИОСИФОВИЧ, ДРЕЙЕР ЛЕВ ГЕРЦЕВИЧ, ЗЛАТОПОЛЬСКИЙ ДАВИД СЕМЕНОВИЧ
МПК / Метки
МПК: B65G 65/30
Метки: бункеров, загрузкой, последовательной
Опубликовано: 07.11.1985
Код ссылки
<a href="https://patents.su/2-1189766-sposob-upravleniya-posledovatelnojj-zagruzkojj-bunkerov.html" target="_blank" rel="follow" title="База патентов СССР">Способ управления последовательной загрузкой бункеров</a>
