Способ создания и регулирования натяга в передачах винт гайка качения с упругой гайкой
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

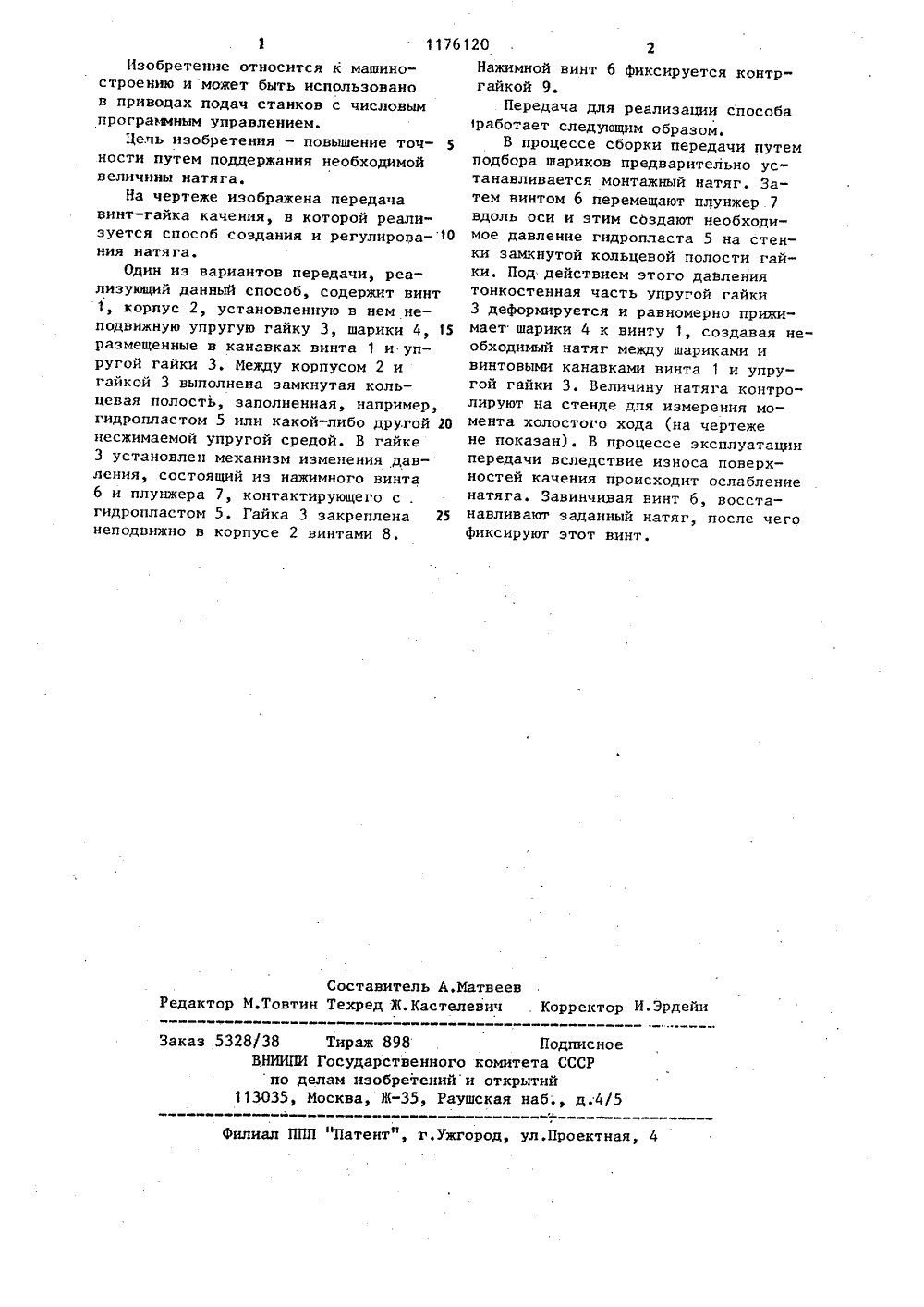

(71) Украинскийский институт сттов"Иашиностр ехани ние",СР976 идетельство 16 Н 25/22 Зебр .3ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИ К АВТОРСКОМУ СВ 13 цМаЯВЫ ДМ(54) (57) СПОСОБ СОЗДАНИЯ И РЕГУЛИРОВАНИЯ НАТЯГА В ПЕРЕДАЧАХ ВИНТ-ГАЙКА КАЧЕНИЯ С УПРУГОЙ ГАЙКОЙ, заключающийся в формировании монтажногонатяга между шариками и винтовымиканавками упругой гайки и винта иего регулировании, о т л и ч а ю -щ и Р с я тем, что, с целью повышения точности путем поддержания необходимой величины натяга, к наружной поверхности упругой гайки прикладывают равномерно распределенноерадиальное усилие, деформируют гайкув направлении действия усилия до эаданной величины натяга, после чего,фиксируют это усилие.Заказ 5328/38 Тираж 898 ПодписноеВНИИПИ Государственного комитета СССРпо делам изобретенийи открытий113035, Москва, Н(-35, Раушская наб., д;4/5е1 вФилиал ППП "Патент", г.ужгород, ул,Проектная, 4 Изобретение относится к машиностроению и может быть использовано в приводах подач станков с числовым программным управлением.Цель изобретения - повышение точ ности путем поддержания необходимой величины натяга.На чертеже изображена передача винт-гайка качения, в которой реализуется способ создания и регулирования натяга.Один иэ вариантов передачи, реализующий данный способ, содержит винт 1, корпус 2, установленную в нем неподвижную упругую гайку 3, шарики 4, 15 размещенные в канавках винта 1 и упругой гайки 3. Между корпусом 2 и гайкой 3 выполнена замкнутая кольцевая полость, заполненная, например, гидропластом 5 или какой-либо другой 10 несжимаемой упругой средой. В гайке 3 установлен механизм изменения давления, состоящий из нажимного винта 6 и плунжера 7, контактирующего с . гидропластом 5. Гайка 3 закреплена 25 неподвижно в корпусе 2 винтами 8. 120 гНажимной винт 6 фиксируется контргайкой 9.Передача для реализации способа 1 работает следующим образом.В процессе сборки передачи путем подбора шариков предварительно устанавливается монтажный натяг. Затем винтом 6 перемещают плунжер 7 вдоль оси и этим создают необходимое давление гидропласта 5 на стенки замкнутой кольцевой полости гайки. Под действием этого давления тонкостенная часть упругой гайки 3 деформируется и равномерно прижимает шарики 4 к винту 1, создавая необходимый натяг между шариками и винтовыми канавками винта 1 и упругой гайки 3. Величину натяга контролируют на стенде для измерения момента холостого хода (на чертеже не показан). В процессе эксплуатации передачи вследствие износа поверхностей качения происходит ослабление натяга. Завинчивая винт 6, восстанавливают заданный натяг, после чего фиксируют этот винт.
СмотретьЗаявка
3647440, 08.07.1983
УКРАИНСКИЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ СТАНКОВ И ИНСТРУМЕНТОВ
ПЕТРОВ ИГОРЬ НИКОЛАЕВИЧ, ВОРОЖБИЕВ АЛЕКСАНДР АЛЕКСАНДРОВИЧ
МПК / Метки
МПК: F16H 25/22
Метки: винт, гайка, гайкой, качения, натяга, передачах, создания, упругой
Опубликовано: 30.08.1985
