Селектор импульсов, например, для устройства измерения числа оборотов

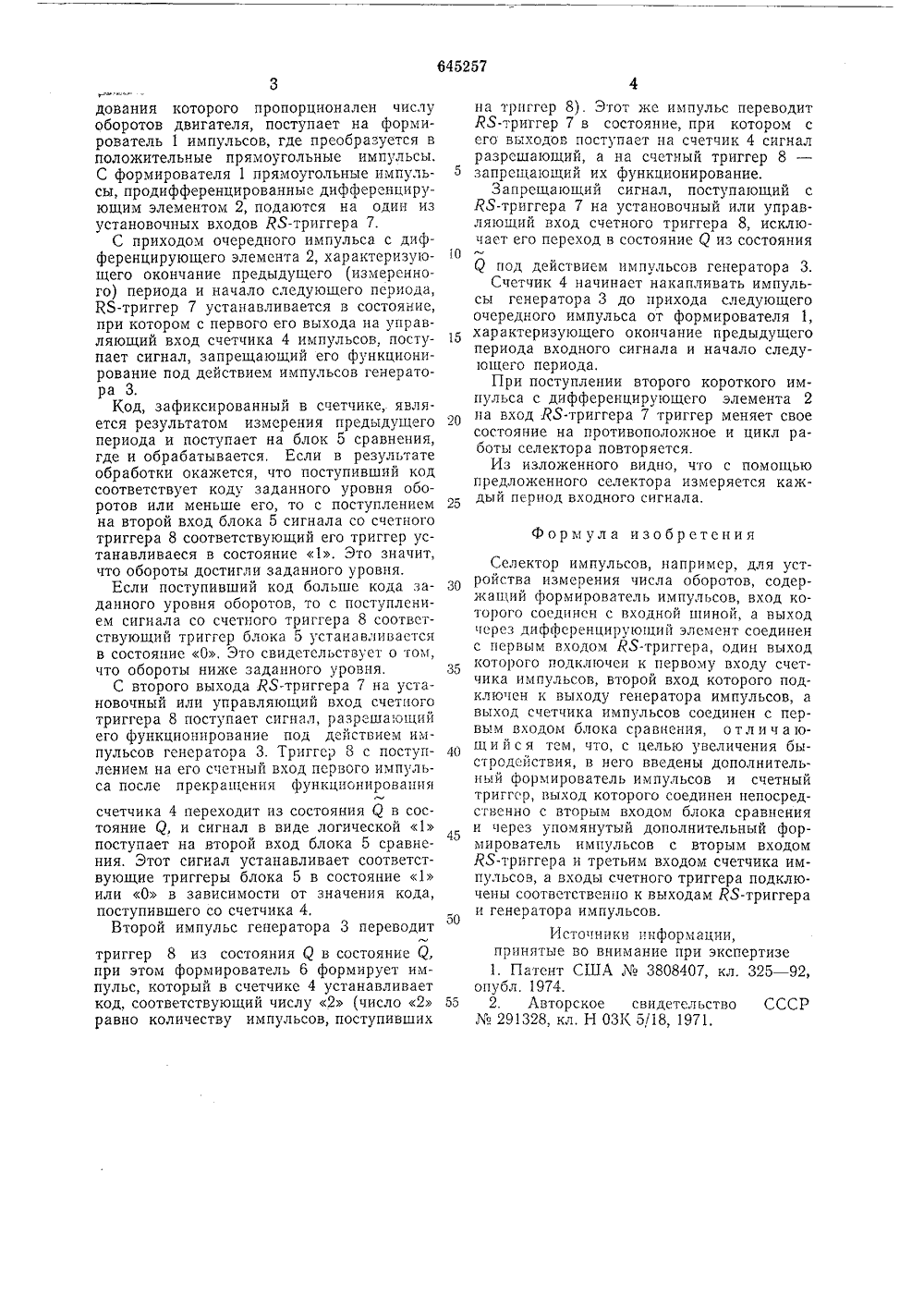

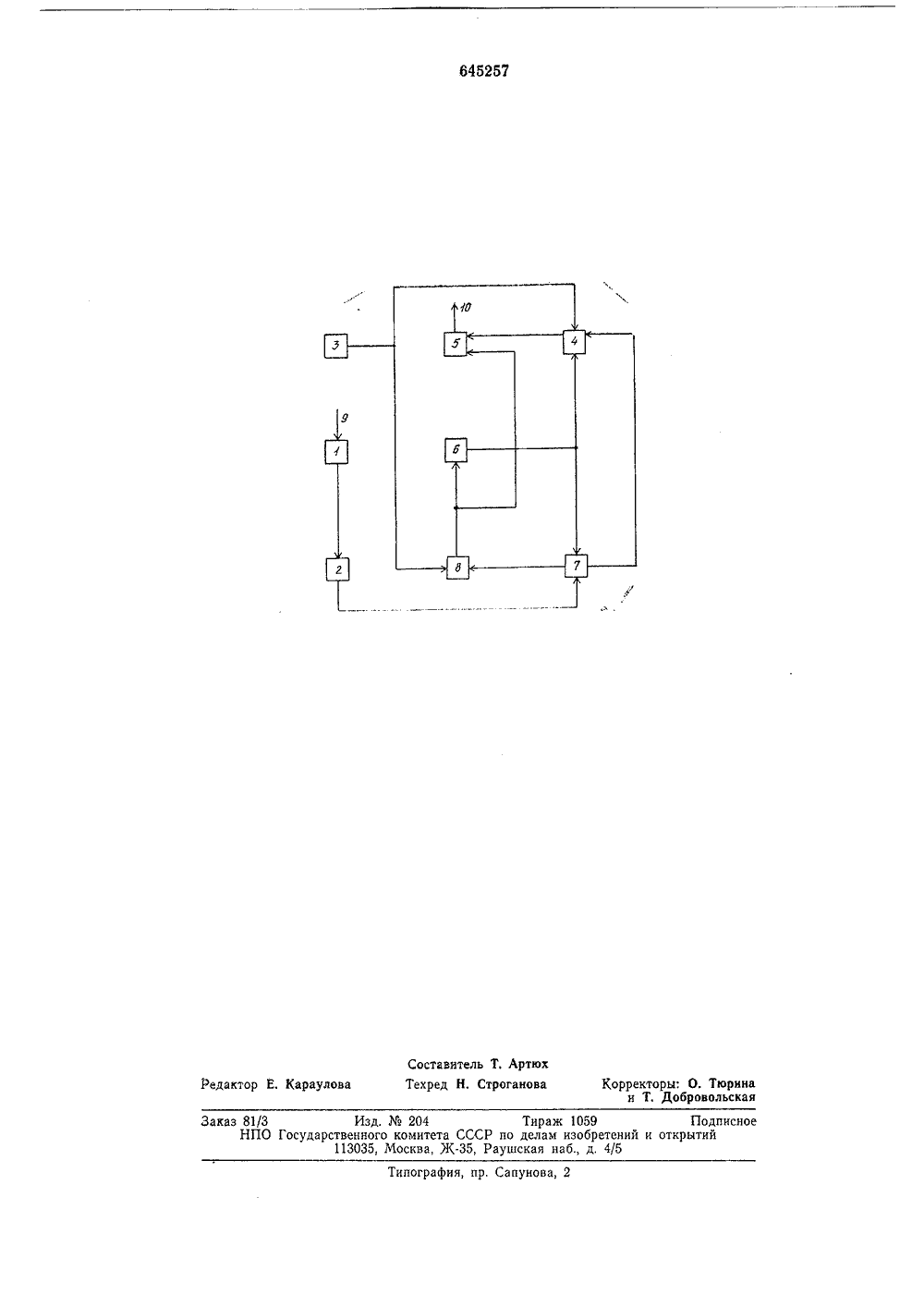

пщ 64525 У Союз Советсках Социалистических Республик(45) Дата опубликования оп юллетень4ания 30.01.79 53) УДК 621.3(54) СЕЛЕКТОР ИМПУЛЬСО Изобретение относится к импульсной технике.Известен селектор импульсов, содержащий два канала, в каждом из которых включены счетчик с коэффициентом деления л, триггер и трехвходовый элемент И, выходы элементов И соединены соответственно с входами триггеров каналов 11.Такое устройство отличается сложностью.Наиболее близким по технической сущности к заявленному является селектор импульсов, содержащий формирователь импульсов, вход которого соединен с входной шиной, а выход через дифференцирующий элемент - с первым входом Ю-триггера, один выход Ю-триггера подсоединен к первому входу счетчика импульсов, второй вход которого подключен к выходу генератора импульсов, а выход счетчика импульсов соединен с первым входом блока сравнения 2. триггера, один выход которого подключен к первому входу счетчика импульсов, второй вход которого подсоединен к выходу генератора импульсов, а выход счетчика импульсов соединен с первым входом блока сравнения, введены дополнительный формирователь импульсов и счетный триггер, выход которого сосдинен непосредственно с вторым входом блока сравнения и через упомянутый дополнительный формирователь импульсов с вторым входом М-триггера и третьим входом счетчика импульсов, а входы счетного триггера подключены к выходам Ю-триггера и генератора импульсов.Структурная электрическая схема описываемого селектора приведена на чертеже.Селектор содержит формирователь 1 импульсов, дифференцирующий элемент 2, генератор 3 импульсов, счетчик 4 импульсов, блок 5 сравнения, дополнительный формирователь 5 импульсов, ЯЬ-триггер 7, счетный триггер 8. На входную шину 9 подан сигнал с датчика оборотов (на чертеже не показан). Выходной сигнал снимается с выхода 10 ладает достаточеличение ро 25 Принцип работы с ключается в следую Сигнал от датчика не показан) в виде ния, например синусатигается тем ержащий фо которого со д через диф первым входо ктора импульсов з то в ироинен ренЯ 5 Данныи селектор не оным быстродействием,Цель изобретения - удействия селектора,Поставленная цель досселектор импульсов, содватель импульсов, входс входной шиной, а выхоцирующий элемент - с щем.оборотов (на чертеже переменного напряжеидального, период следования которого пропорционален числу оборотов двигателя, поступает на формирователь 1 импульсов, где преобразуется в положительные прямоугольные импульсы. С формирователя 1 прямоугольные импульсы, продифференцированные дифференцирующим элементом 2, подаются на один из установочных входов Я 5-триггера 7.С приходом очередного импульса с дифференцирующего элемента 2, характеризующего окончание предыдущего (измеренного) периода и начало следующего периода, КЯ-триггер 7 устанавливается в состояние, при котором с первого его выхода на управляющий вход счетчика 4 импульсов, поступает сигнал, запрещающий его функционирование под действием импульсов генератора 3.Код, зафиксированный в счетчике, является результатом измерения предыдущего периода и поступает на блок 5 сравнения, где и обрабатывается, Если в результате обработки окажется, что поступивший код соответствует коду заданного уровня оборотов или меньше его, то с поступлением на второй вход блока 5 сигнала со счетного триггера 8 соответствующий его триггер устанавливаеся в состояние 1. Это значит, что обороты достигли заданного уровня.Если поступивший код больше кода заданного уровня оборотов, то с поступлением сигнала со счетного триггера 8 соответствующий триггер блока 5 устанавливается в состояние 0, Это свидетельствует о том, что обороты ниже заданного уровня.С второго выхода Я 5-триггера 7 на установочный или управляющий вход счетного триггера 8 поступает сигнал, разрешающий его функционирование под дейстьием импульсов генератора 3. Триггер 8 с поступлением на его счетный вход первого импульса после прекращения функционирования счетчика 4 переходит из состояния О в состояние Я, и сигнал в виде логической 1 поступает на второй вход блока 5 сравнения. Этот сигнал устанавливает соответствующие триггеры блока о в состояние 1 или 0 в зависимости от значения кода, поступившего со счетчика 4.Второй импульс генератора 3 переводит триггер 8 из состояния Я в состояние Я, при этом формирователь 6 формирует импульс, который в счетчике 4 устанавливает код, соответствующий числу 2 (число 2 равно количеству импульсов, поступивших 10 15 20 25 30 35 40 45 50 Ь на триггер 8). Этот же импульс переводит Л 5-триггер 7 в состояние, при котором с его выходов поступает на счетчик 4 сигнал разрешающий, а на счетный триггер 8 - запрещающий их функционирование.Запрещающий сигнал, поступающий с Ю-триггера 7 на установочный или управляющий вход счетного триггера 8, исключает его переход в состояние Я из состоянияпод действием импульсов генератора 3.Счетчик 4 начинает накапливать импульсы генератора 3 до прихода следующего очередного импульса от формирователя 1, характеризующего окончание предыдущего периода входного сигнала и начало следующего периода,При поступлении второго короткого импульса с дифференцирующего элемента 2 на вход Я 5-триггера 7 триггер меняет свое состояние на противоположное и цикл работы селектора повторяется.Из изложенного видно, что с помощью предложенного селектора измеряется каждый период входного сигнала,Формула изобретения Селектор импульсов, например, для устройства измерения числа оборотов, содержащий формирователь импульсов, вход которого соединен с входной шиной, а выход через дифференцирующий элемент соединен с первым входом Я 5-триггера, один выход которого подключен к первому входу счетчика импульсов, второй вход которого подключен к выходу генератора импульсов, а выход счетчика импульсов соединен с первьм входом блока сравнения, о т л и ч а ющ и й с я тем, что, с целью увеличения быстродействия, в него введены дополнительный формирователь импульсов и счетный триггер, выход которого соединен непосредственно с вторым входом блока сравнения и через упомянутый дополнительный формирователь импульсов с вторым входом Я 5-триггера и третьим входом счетчика импульсов, а входы счетного триггера подключены соответственно к выходам Я 5-триггера и генератора импульсов.Исто ники информации,принятые во внимание при экспертизе 1, Патент США3808407, кл. 325 - 92, опубл. 1974.2, Авторское свидетельство СССР М 291328, кл, Н ОЗК 5/18, 1971,645257 Редактор Е. Караулова Заказ 81/3 Изд. Ме 204 Тираж 1059 Подписное НПО Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская иаб., д. 4/5
