Способ дисперсионного анализа центрифугированием высоко дисперсных систем и систем, взвешенных в среде с высокой вязкостью
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 116881
Автор: Землицкий
Текст

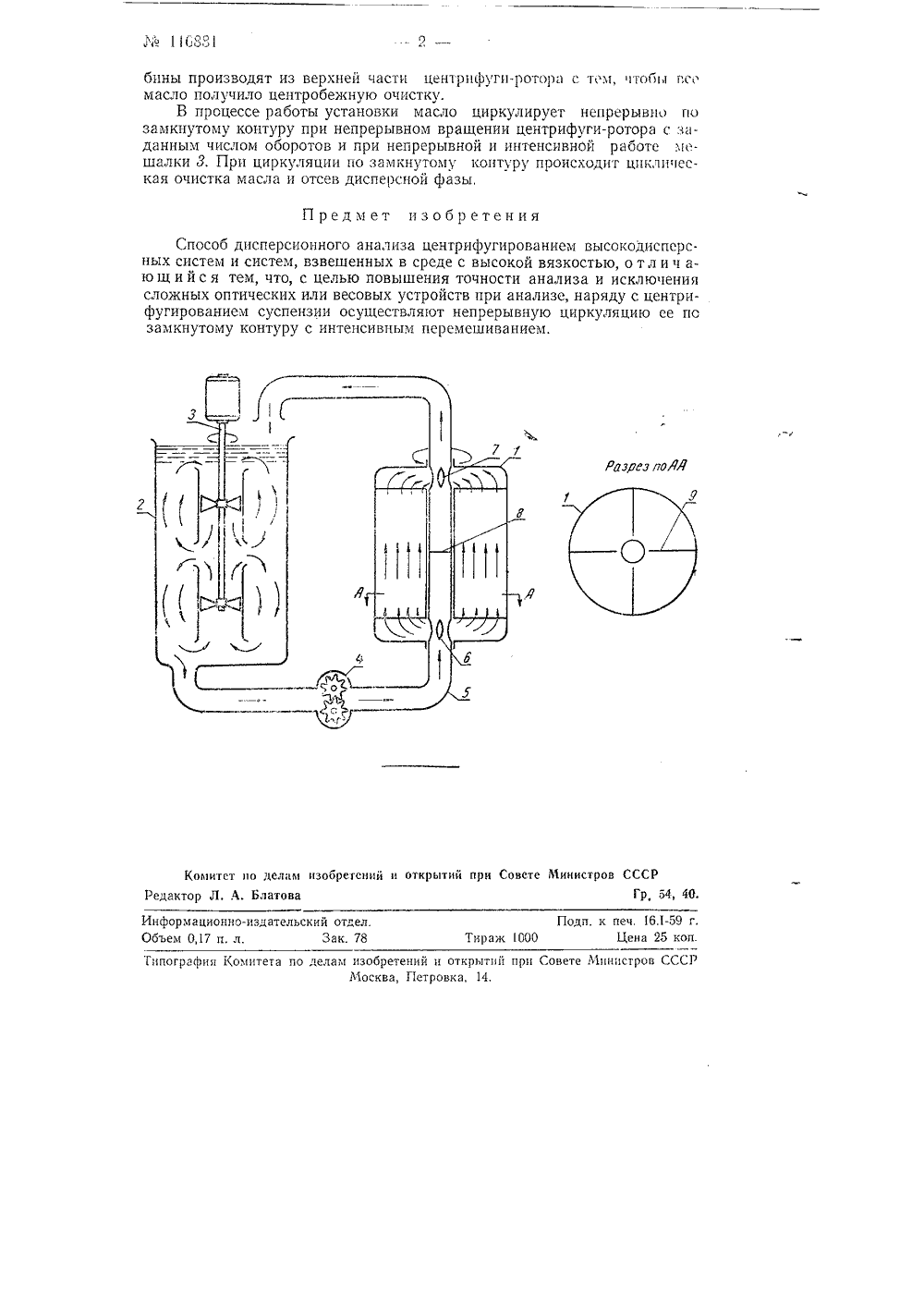

, Землицкий СПОСОБ ДИСПЕРСИОННОГО АНАЛИЗА ЦЕНТРИФУГИРОВАНИЕМ ВЫСОКОДИСПЕРСНЫХ СИСТЕМ И СИСТЕМ, ВЗВЕШЕННЫХ В СРЕДЕ С ВЫСОКОЙ ВЯЗКОСТЬЮ Заявлено 1 апреля 1958 г. за ЛЪ 596081/23 в Комптет по делам изобретений открытий при Совете Министров СССРИзвестные способы дисперсиониого анализа, основанные на седиментомстрии в т 1 олс силы тяжести, я также с использованием оптической ул 1 этраце 11 трифуги или центробежных весов, или неприменимы д:1 Я анализа высокодисперспых систем или же требуют наличия сложной аппаратуры.Описываемый способ анализа центрифугированием высокодисперсных систем и систем, взвешенных в среде с высокой вязкостью, позволяет устранить указанные недостатки и получить достаточно точные данные я н я л и 3 а 1 .Особенность предлагаемого способа состоит в том, что наряду с дснтрифугированием суспензии осуществляют непрерывную циркуляцию ее по замкнутому контуру с интенсивным перемешиванием.Н 11 чертеже показана установка (в разрезе) для осуществления предлагаемого способа.Установка состоит из центрифуги-ротора 1, бака 2 для масла, ме 1 палки 8 с элсктрогриводом и шестеренчатого насоса 4, установленного и трусюпроводс б, соединяющем центрифугу-ротор 1 с баком 2.Центрифуга-ротор 1 вращается на полой оси, имеющей окно б для подвода исследуемой системы (например, смазочного масла, содержащего материал - дисперсную фазу, дисперсность которого определяется), окно 7 для отвода масла и перегородку 8, разобщающую подводящий и отводящии каналы. Внутри центрифуга-ротор 1 снабжается нескол 1,1,"м 1: радиальными логгятками 9, увлекающими масло при вращении центр;1 фу ги-ротора. Вращение центрифуги-ротора 1 осуществлено с помощью реактивной массивной турбины, причем для турбины используют то же мас;1 о, которое заливают в бак 2, и тот же насос 4, который осуществляет циркуляци 10 мясл 11 по контуру. Зяоор масла для сопел реактивной турбины производят из верхней части центрифуги-ротора с тм, чтобы гс масло получило центробежную очистку.В процессе работы установки масло циркулирует непрерывно по замкнутому контуру при непрерывном вращении центрифуги-ротора с з- данным числом оборотов и при непрерывной и интенсивной раооте и- шалки 8. При циркуляции по замкнутому контуру происходит циклическая очистка масла и отсев дисперсной фазы,Предмет изобретения Способ дисперсионного анализа центрифугированием высокодисперсных систем и систем, взвешенных в среде с высокой вязкостью, о т л и ч аю щ и й с я тем, что, с целью повышения точности анализа и исключения сложных оптических или весовых устройств при анализе, наряду с центрифугированием суспензии осуществляют непрерывную циркуляцию ее пс замкнутому контуру с интенсивным перемешиванием,Разрез лоЮ 4 фф зобретений и открытий при Совете Министров СССРГр, 54, 40,Комитет по деламктор Л, А, Блатова Информационно-издательОбъем 0,17 п. л. Поди. к печ. 16.1-59 г. Тираж 1000 Цена 25 коп.отдел.к. 78 Гипография Комитета по делам изобретений и открытий прп Совете Министров ССС Москва, Г 1 етровка, 14.
