Стереодекодер

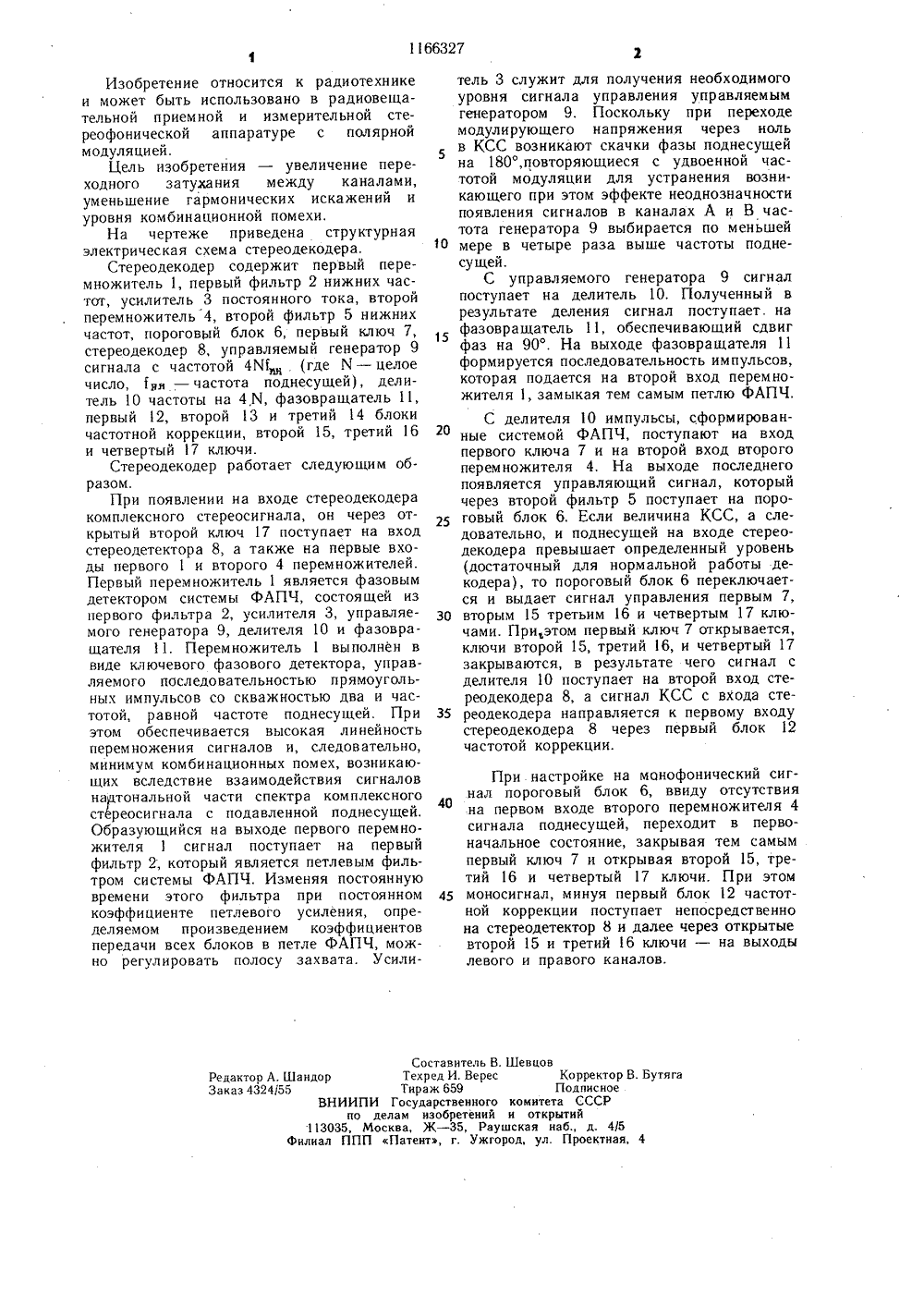

Я дыха акын иоа мыа аГОСУДАРСТВЕННЫИ НОМИТЕТ СССР ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТ ОПИСАНИЕ И К АВТОРСКОМУ СВИД(54) (57) СТЕРЕОДЕКОДЕР, содержащий последовательно соединенные первый перемножитель, первый фильтр нижних частот и усилитель постоянного тока, последовательно соединенные второй перем ножи- тель, второй фильтр нижних частот и пороговый блок, выход которого соединен с управляющим входом первого ключа, сигнальный вход которого объединен с первым входом второго перем ножителя, а также второй ключ, третий ключ и стерео- детектор, первый вход которого соединен с выходом первого ключа, а второй вход стереодетектора соединен с объединенными первым входом первого перем нож ителя и вторым входом второго перемножителя,отлачающийся тем, что, с целью увеличения переходного затухания между каналами, уменьшения гармонических искажений и уровня комбинационной помехи, в него введены последовательно соединенные управляемый генератор сигнала частотой 4 Я(где Ы - целое число, 1 - частота поднесущей), делитель частоты на 4 М, фазовращатель, вход которого объеди нен с сигнальным входом первого ключа, выход фазовращателя соединен с вторым входом первого перемножителя, а также введены первый, второй и третий блоки частотной коррекции и подключенный параллельно первому блоку частотной коррекции четвертый ключ, управляющий вход которого объединен с управляющими входами первого, второго и третьего ключей, причем второй и третий ключи соединены параллельно соответственно с вторым и третьим блоками частотной коррекции, входы которых соединены соответственно с первым и вторым выходами стереодетектора, второй вход которого соединен с выходом первого блока частотной коррекции.1166327 10 15 20 25 Зо 35 40 45 Составитель В. Шевцов Техред И. Верес Корректор В. Бутяга Тираж 659 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж - 35, Раушская наб., д. 4/5 филиал ППП Патент, г. Ужгород, ул. Проектная, 4Редактор А. ШандорЗаказ 4324/55 Изобретение относится к радиотехнике и может быть использовано в радиовещательной приемной и измерительной стереофонической аппаратуре с полярной модуляцией.Цель изобретения - увеличение переходного затухания между каналами, уменьшение гармонических искажений и уровня комбинационной помехи.На чертеже приведена структурная электрическая схема стереодекодера.Стереодекодер содержит первый пере- множитель 1, первый фильтр 2 нижних частот, усилитель 3 постоянного тока, второй перемножитель 4, второй фильтр 5 нижних частот, пороговый блок 6, первый ключ 7, стереодекодер 8, управляемый генератор 9 сигнала с частотой 4%и . (где М - целое число, 1 нн - частота поднесущей), делитель 10 частоты на 4 Х, фазовращатель 11, первый 12, второй 13 и третий 14 блоки частотной коррекции, второй 15, третий 16 и четвертый 17 ключи.Стереодекодер работает следующим образом.При появлении на входе стереодекодера комплексного стереосигнала, он через открытый второй ключ 17 поступает на вход стереодетектора 8, а также на первые входы первого 1 и второго 4 перемножителей. Первый перемножитель 1 является фазовым детектором системы ФАПЧ, состоящей из первого фильтра 2, усилителя 3, управляемого генератора 9, делителя 10 и фазовращателя 11. Перемножитель 1 выполнен в виде ключевого фазового детектора, управляемого последовательностью прямоугольных импульсов со скважностью два и частотой, равной частоте поднесущей. При этом обеспечивается высокая ли нейность перемножения сигналов и, следовательно, минимум комбинационных помех, возникающих вследствие взаимодействия сигналов надтональной части спектра комплексного стереосигнала с подавленной поднесущей, Образующийся на выходе первого перемножителя 1 сигнал поступает на первый фильтр 2; который является петлевым фильтром системы ФАПЧ. Изменяя постоянную времени этого фильтра при постоянном коэффициенте петлевого усиления, определяемом произведением коэффициентов передачи всех блоков в петле ФАПЧ, можно регулировать полосу захвата. Усилитель 3 служит для получения необходимого уровня сигнала управления управляемым генератором 9. Поскольку при переходе модулирующего напряжения через ноль в КСС возникают скачки фазы поднесущей на 180,повторяющиеся с удвоенной частотой модуляции для устранения возникающего при этом эффекте неоднозначности появления сигналов в каналах А и В частота генератора 9 выбирается по меньшей мере в четыре раза выше частоты поднесущей.С управляемого генератора 9 сигнал поступает на делитель 10, Полученный в результате деления сигнал поступает. на фазовращатель 11, обеспечивающий сдвиг фаз на 90, На выходе фазовращателя 11 формируется последовательность импульсов, которая подается на второй вход перемножителя 1, замыкая тем самым петлю ФАПЧ. С делителя 10 импульсы, сформированные системой ФАПЧ, поступают на вход первого ключа 7 и на второй вход второго пер ем ножител я 4. На выходе последнего появляется управляющий сигнал, который через второй фильтр 5 поступает на пороговый блок 6. Если величина КСС, а следовательно, и поднесущей на входе стерео- декодера превышает определенный уровень (достаточный для нормальной работы декодера), то пороговый блок 6 переключается и выдает сигнал управления первым 7, вторым 15 третьим 16 и четвертым 17 ключами. При,этом первый ключ 7 открывается, ключи второй 15, третий 16, и четвертый 17 закрываются, в результате чего сигнал с делителя 10 поступает на второй вход стереодекодера 8, а сигнал КСС с входа стереодекодера направляется к первому входу стереодекодера 8 через первый блок 12 частотой коррекции. При настройке на монофонический сигнал пороговый блок 6, ввиду отсутствия на первом входе второго перемножителя 4 сигнала поднесущей, переходит в первоначальное состояние, закрывая тем самым первый ключ 7 и открывая второй 15, третий 16 и четвертый 17 ключи. При этом моносигнал, минуя первый блок 12 частотной коррекции поступает непосредственно на стереодетектор 8 и далее через открытые второй 15 и третий 16 ключи - на выходы левого и правого каналов,
