Способ формирования абразивной струи и устройство для его осуществления
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1159772
Авторы: Мамедов, Ничипоренко
Текст

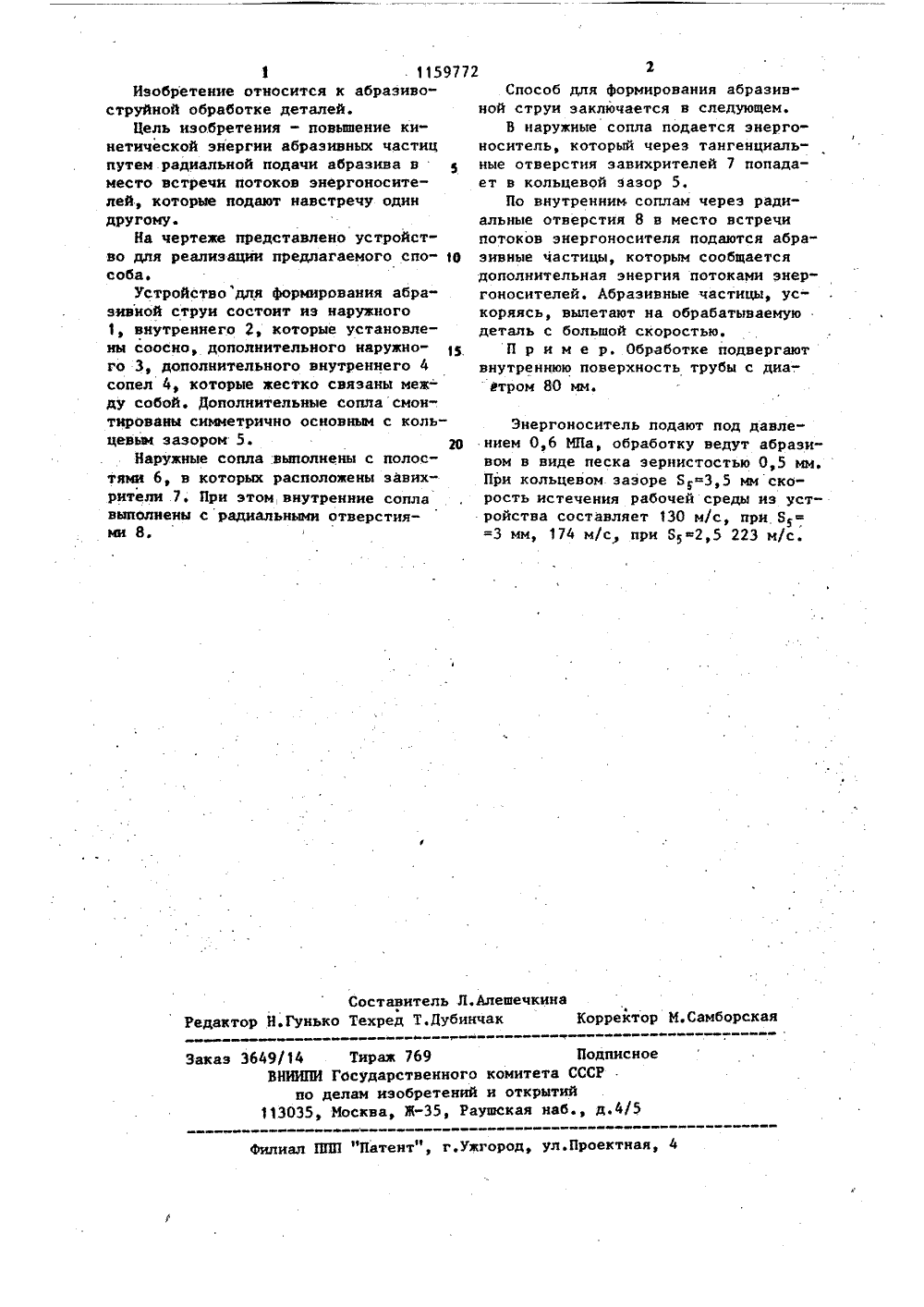

Способ для формирования абразивной струи заключается в следующем.В наружные сопла подается энергоноситель, который через тангенциальные отверстия эавихрителей 7 попадает в кольцевой зазор 5.По внутренним соплам через радиальные отверстия 8 в место встречипотоков энергоносителя подаются абра энвные частицы, которым сообщаетсядополнительная энергия потоками энергоносителей. Абразивные частицы, ускоряясь, вылетают на обрабатываемуюдеталь с большой скоростью.д П р и м е р. Обработке подвергаютвнутреннюю поверхность трубы с диа-.атром 80 мм. Составитель Л,АлешечкинаРедактор Н.Гунько Техред Т,Дубинчак Корректор М.Самборская Заказ 3649/14 Тираж 769 Подписное ВНИИПИ Государственного комитета СССР . по делам изобретений и открытий 113035, Москва, Ж"35, Раушская наб., д.4/5филиал ППП "Патент", г.ужгород, ул.Проектная, 4 1 1159772Изобретение относится к абразивоструйной обработке деталей.Цель изобретения - повышение кинетической энергии абразивных частиц путем радиальной подачи абразива в место встречи потоков энергоносителей, которые подают навстречу один другому.На чертеже представлено устройство для реализации предлагаемого спо" соба,Устройство для формирования абразивной струи состоит нз наружного 1, внутреннего 2, которые установлены соосно, дополнительного наружного 3, дополнительного внутреннего 4 сопел 4, которые жестко связаны между собой. Дополнительные сопласмон-. тированы симметрично основным с кольцевым зазором 5.Наружные сопла .выполнены с полостями 6, в которых расположены завихрители 7. При этом внутренние сопла выполнены с радиальными отверстиями 8. Энергоноситель подают под давлением 0,6 МПа, обработку ведут абразивом в виде песка зернистостью 0,5 мм. При кольцевом зазоре Я 3,5 мм скорость истечения рабочей среды из устройства составляет 130 м/с, при Б = =3 мм, 174 м/с при 3"2,5 223 м/с.
СмотретьЗаявка
3602302, 09.06.1983
ЗАПОРОЖСКИЙ ОРДЕНА "ЗНАК ПОЧЕТА" МАШИНОСТРОИТЕЛЬНЫЙ ИНСТИТУТ ИМ. В. Я. ЧУБАРЯ
МАМЕДОВ БОРИС ШАМШАДОВИЧ, НИЧИПОРЕНКО ОЛЕГ СЕРГЕЕВИЧ
МПК / Метки
МПК: B24C 5/04
Метки: абразивной, струи, формирования
Опубликовано: 07.06.1985
