Способ измерения формы и положения объекта
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

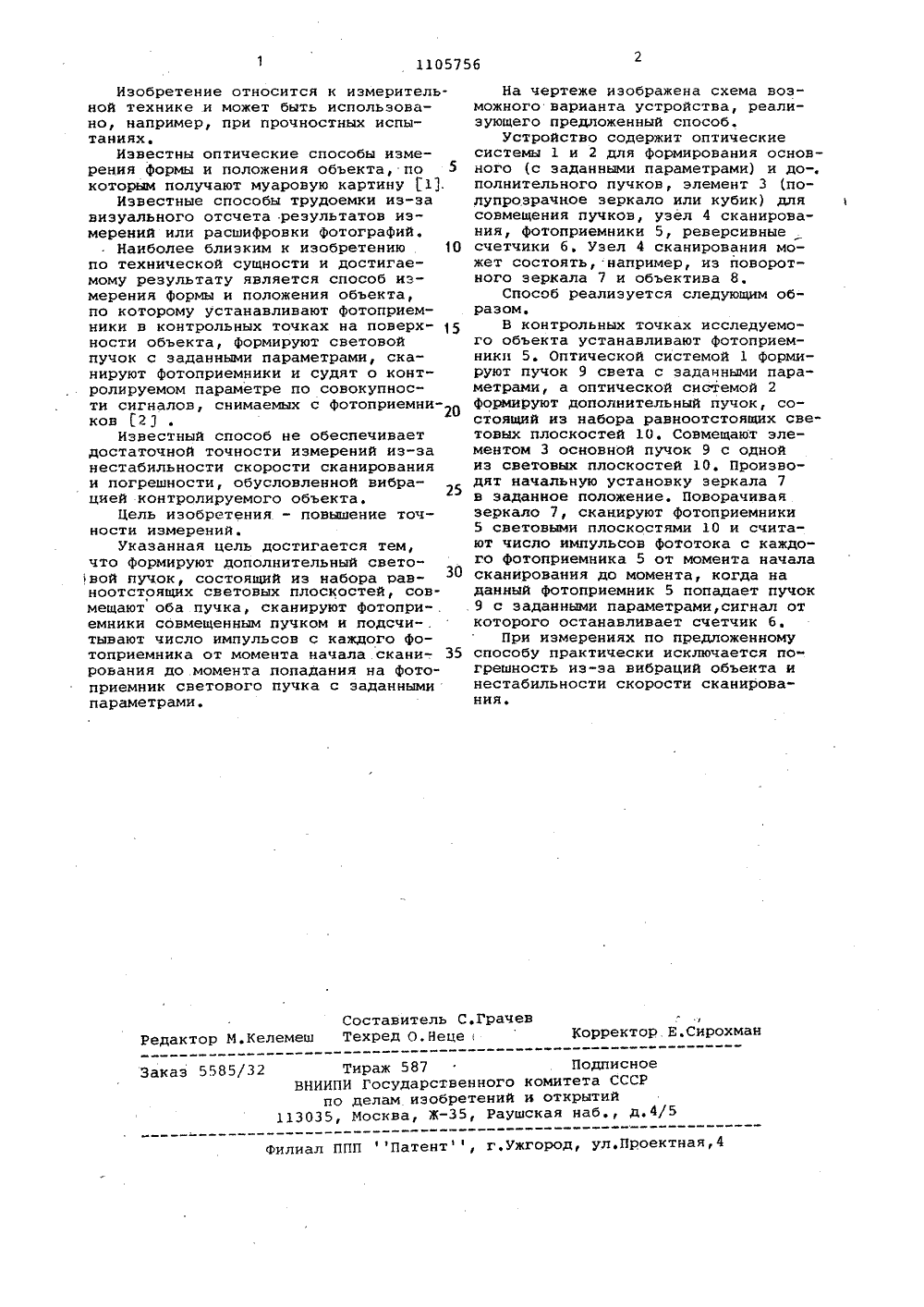

(54) (57) ПОЛОЖЕНИ навливаю ных точк ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ ИСАНИЕ ИЗ 5463/2501.7907,84,,717.2еокариседовани1972,бликова нная заявка Японии106 С 34, 1976 (прот СПОСОБ ИЗМЕРЕНИЯ ФОРМЫ И ОБЪЕКТА, по которому уста фотоприемники в контрольх на поверхности объекта,Формируют световой пучок с заданными параметрами, сканируют фотоприемники и судят о контролируемом параметре по совокупности сигналов, снимаемых с фотоприемников, о т л и ч а ю - . щ и й с я тем, что,с целью повышения точности измерений, формируют дополнительный световой пучок, состоящий из набора равноотстоящих световых плоскостей, совмещают оба свето- вых пучка, сканируют Фотоприемники совмещенным пучком и подсчитывают число импульсов с каждого Фотоприемника от момента начала сканирования до момента попадания на Фотоприемник светового пучка с заданными параметрами.Се1105756 Составитель С.ГрачевРедактор М.Келемеш Техред О.Неце,/Корректор Е,Сирохман Тираж 587 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д.4/5Заказ 5585/32 Филиал ППП 1 Патент, г,ужгород, ул.Проектная,4 Изобретение относится к измерительной технике .и может быть использовано, например, при прочностных испытаниях.Известны оптические способы измерения формы и положения объекта, по 5 которым получают муаровую картину 1.Известные способы трудоемки из-за визуального отсчета результатов измерений или расшифровки фотографий.Наиболее близким к изобретению по технической сущности и достигаемому результату является способ измерения формы и положения объекта, по которому устанавливают фотоприемники в контрольных точках на поверх ности объекта, формируют световой пучок с заданными параметрами, ска" нируют фотоприемники и судят о контролируемом параметре по совокупности сигналов, снимаемых с фотоприемни- О ков 2 320Известный способ не обеспечивает достаточной точности измерений из-за нестабильности скорости сканирования и погрешности, обусловленной вибрацией контролируемого объекта.25Цель изобретения - повышение точности измеренийУказанная цель достигается тем, что формируют дополнительный световой пучок, состоящий из набора равноотстоящйх световых плоскостей, совмещают оба пучка, сканируют фотопри-. емники совмещенным пучком и подсчи-. тывают число импульсов с каждого фотоприемника от момента начала скани-. 35 роьания до момента попадания на фото- приемник светового пучка с заданными параметрами. На чертеже изображена схема возможного варианта устройства, реализующего предложенный способ.Устройство содержит оптические системы 1 и 2 для формирования основного (с заданными параметрами) и до-. полнительного пучков, элемент 3 (полупрозрачное зеркало или кубик) для совмещения пучков, узел 4 сканирования, фотоприемники 5, реверсивные счетчики б. Узел 4 сканирования может состоять, например, иэ поворотного зеркала 7 и объектива 8,Способ реализуется следующим образом.В контрольных точках исследуемого объекта устанавливают фотоприемники 5. Оптической системой 1 формируют пучок 9 света с заданными параметрами, а оптической сис;темой 2 формиРуют дополнительный пучок, состоящий из набора равноотстоящих световых плоскостей 10. Совмещают элементом 3 основной пучок 9 с одной из световых плоскостей 10. Производят начальную установку зеркала 7 в заданное положение, Поворачивая зеркало 7, сканируют фотоприемники 5 световыми плоскостями 10 и считают число импульсов фототока с каждого фотоприемника 5 от момента начала сканирования до момента, когда на данный фотоприемник 5 попадает пучок 9 с заданными параметрами, сигнал от которого останавливает счетчик бПри измерениях по предложенному способу практически исключается погрешность из-за вибраций объекта и нестабильности скорости сканирования.
СмотретьЗаявка
2715463, 22.01.1979
ПРЕДПРИЯТИЕ ПЯ Г-4903
ЕГОРОВ ВИТАЛИЙ ВАСИЛЬЕВИЧ, КУЛЕШ ВЛАДИМИР ПЕТРОВИЧ, МОСКАЛИК ЛЕОНИД МАТУСОВИЧ, ОРЛОВ АНАТОЛИЙ АНТОНОВИЧ, ФОНОВ СЕРГЕЙ ДМИТРИЕВИЧ
МПК / Метки
МПК: G01B 11/245
Метки: объекта, положения, формы
Опубликовано: 30.07.1984
Код ссылки
<a href="https://patents.su/2-1105756-sposob-izmereniya-formy-i-polozheniya-obekta.html" target="_blank" rel="follow" title="База патентов СССР">Способ измерения формы и положения объекта</a>
