Программное устройство для управления датчиком следящей системы по произвольно задаваемой программе
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

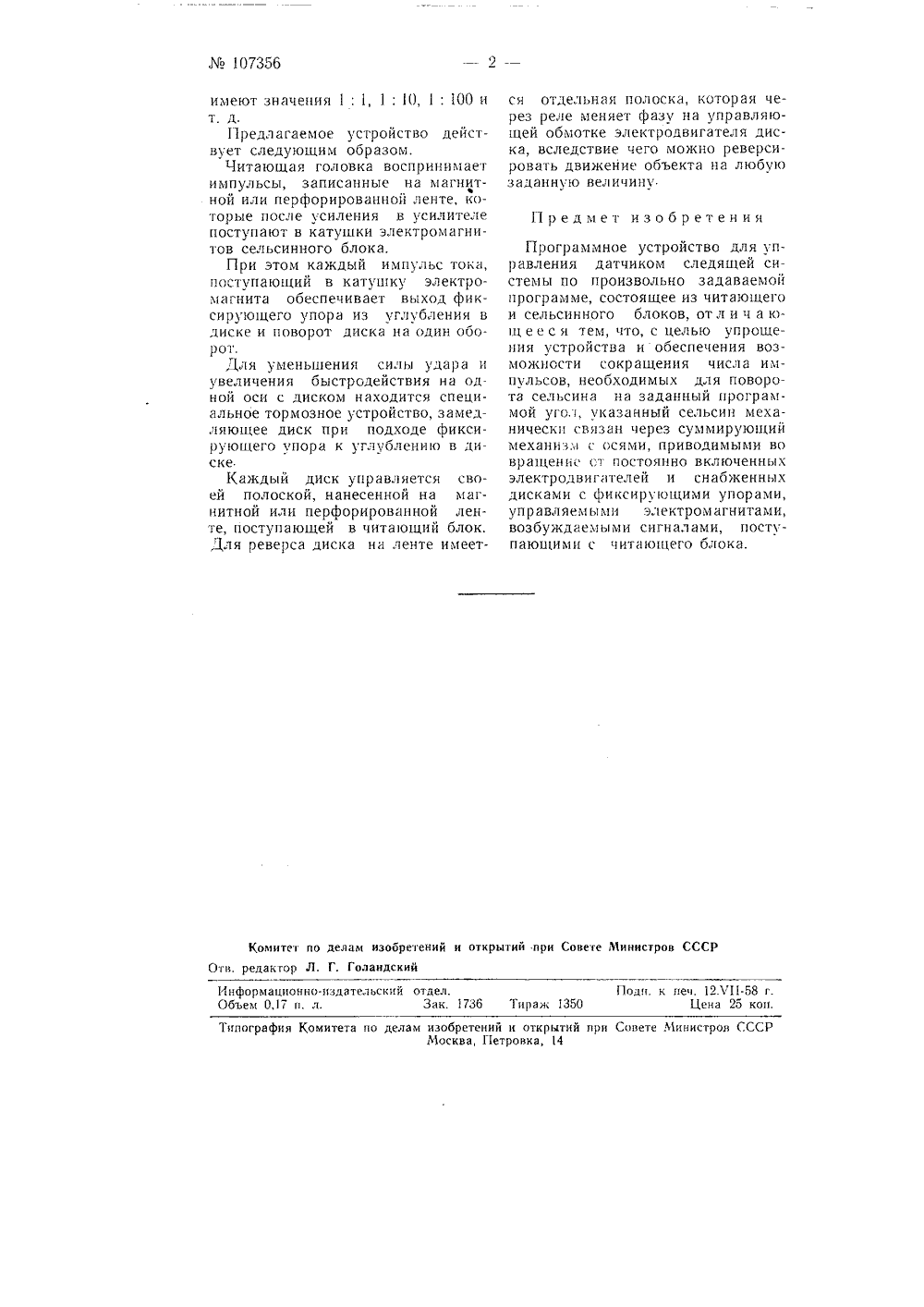

107356 СССР ПИСАНИЕ ИЗОБРЕТЕНИК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ И. Чернов, М. Н. Макаров иПанин ПРОГРАММНОЕ УСТРОЙСТВО ДЛЯ УПРАВЛЕНИЯ ДАТЧИКО СЛЕДЯЩЕЙ СИСТЕМЫ ПО ПРОИЗВОЛЬНО ЗАДАВАЕМОЙ ПРОГРАММЕявлен 11 агета 1156 г, аа М 556185 в Комитет по: при Сонете Министров СО.там изобретений и открь тий теле с п Эффективность применения вычислительных машин для управления каким-либо процессом с помощью следящих систем зависит от точности и надежности работы программного или преобразовательного устройства, которое преобразует импульсы, заданные в виде записи на магнитной пленке или пеги 11 орированной ленте, в точные повороты на заданные углы датчиков следящей системы (сельсинов, вращающихся трансформаторов, потенциометров и пр.) Такие программные устройства могут быть выполнены в виде различных комбинаций читающих и сельсинных блоков.Целью настоящего изобретения является упрощение конструкции подобных программных устройств и уменьшение числа импульсов, необходимых для поворота сельсина на заданный программой угол.Это достигается применением суммирующего механизма, который связан с сельсином и обеспечивает подачу на него механических импульсов нескольких электродвигаи, управ. лечь е пгнал ами, поту ающими с читающего блока.Устройство состоит из читающего блока и сельсинного блока. Читающий блок содержит лентопротяжный механизм и читающую головку с электронно-усилительным элементом.Для запуска лентопротяжного механизма предусмотрено пусковое приспособление, состоящее из нескольких реле, схема включения которых определяется конструкцией данного программного устройства.Сельсинный блок содержит несколько электродвигателей, на осях которых укреплены диски, удерживаемые в фиксированном положении пружинными упорами, снабженными электромагнитами.Отдельные диски связываются с валом сельсина при помощи механического суммирующего устройства, обеспечивающего независимый поворот сельсина от каждого диска в отдельности; при этом передаточные отношения от дисков к сельсин107356 Предмет изобретения Комитет по делам изобретений и открытий при Совете Министров СССРОтв. редактор Л, Г. Голандский Г 1 одн. к пен. 12 Л 11-58 г. Тираж 1350 Цена 25 кон.Информационно-издательский отдел.Объем 0,17 и. л. Зак. 173 б Типографии Комитета но делам изобретений и открытий при Совете Министров ГССР Москва, Петровка, 14имеют значения 1: 1, 1: 1 О, 1: 100 и т. д.Предлагаемое устройство действует следующим образом.Читающая головка воспринимает импульсы, записанные на магнитной или перфорированной ленте, которые после усиления в усилителе поступают в катушки электромагнитов сельсинного блока.При этом каждыйпоступающий в катушку электромагнита обеспечивает выход фиксирующего упора из углубления в лиске и поворот диска на один оборот.Для уменьшения силы улара и увеличения быстродействия на одной оси с диском находится специальное тормозное устройство, замедляющее диск при подходе фиксирующего упора к углублению в диске.Каждый диск управляется своей полоской, нанесенной на магнитной или перфорированной ленте, поступающей в читающий блок. Для реверса диска на ленте имеется отдельная полоска, которая через реле меняет фазу на управляющей обмотке электродвигателя лиска, вследствие чего можно реверсировать движение объекта на любукз заданную величин Программное устройство для управления датчиком следящей системы по произвольно задаваемой программе, состоящее из читающего и сельсинного блоков, от л и ч а к- щ е е с я тем, что, с целью упрощения устройства и обеспечения возможности сокращения числа импульсов, необходимых для поворота сельсина на заданный программой угол, указанный сельсин механически связан через суммирующий механизм с осями, приводимыми во вращение ст постоянно включенных электродвигателей и снабженных дисками с фиксирующими упорами, управляемыми электромагнитами, возбуждаемыми сигналами, поступающими с читающего блока.
СмотретьЗаявка
556185, 14.08.1956
Макаров М. Н, Панин К. Н, Чернов Е. И
МПК / Метки
МПК: G05B 19/04
Метки: датчиком, задаваемой, программе, программное, произвольно, системы, следящей
Опубликовано: 01.01.1957
