Устройство для изготовления ворсового нетканого материала

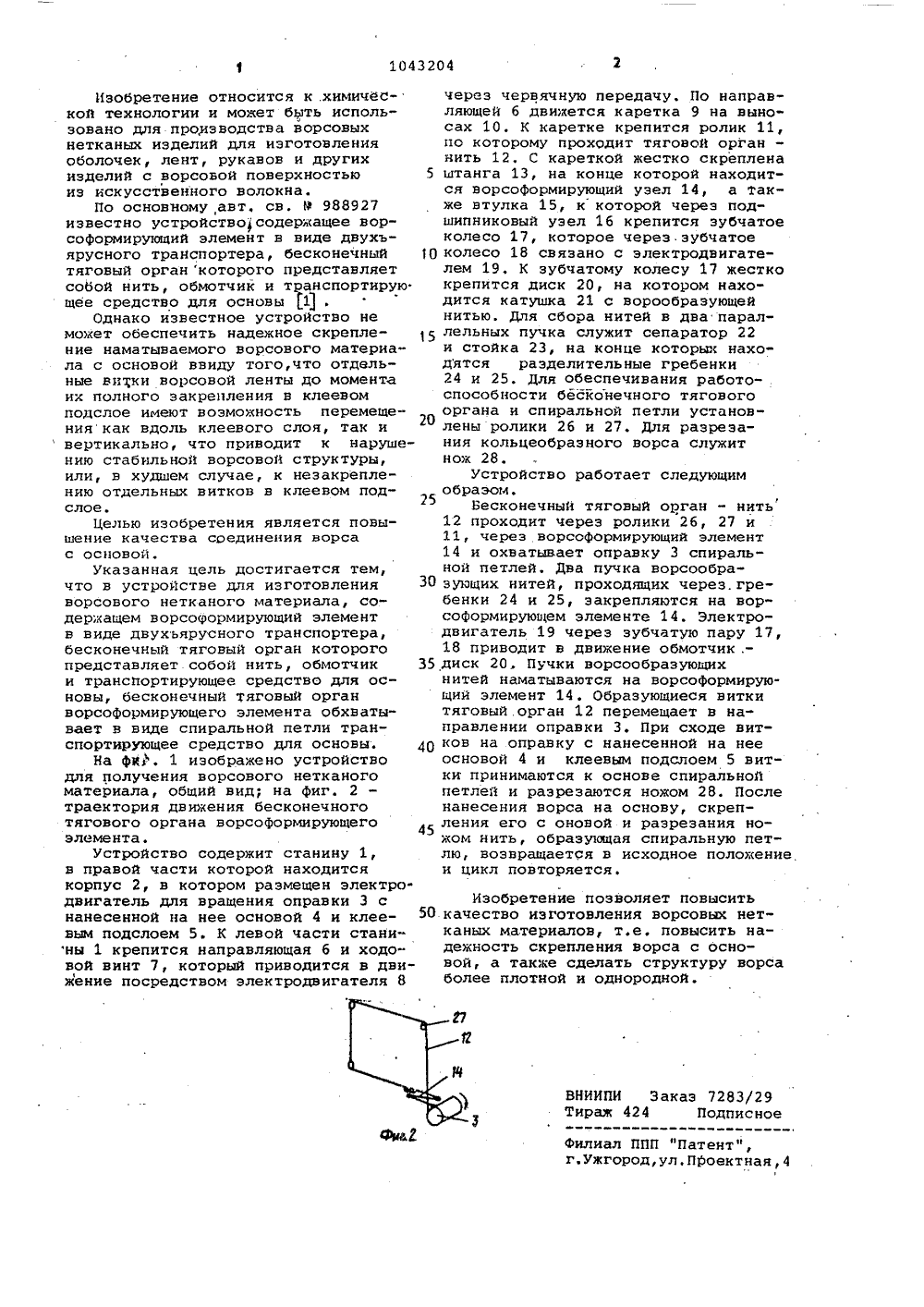

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИРЕСПУБЛИК 9 1)Р 04 Н 1 УДАРСТВЕННЫЙ КОМИТЕТ СССРДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЬГГИЙПИСАНИЕ ИЭОБРЕТ ЬСТ НА НОМУ СВ о ССР(71) Ленинградский ордена КрасЗнамени механический институт(54) (57) УСТРОЙСТВО ДЛЯ )1 ЗГОТОВЛЕНВОРСОВОГО НЕТКАНОГО МАТЕРИАЛА поавт. св. Р 988927, о т л и ч а ющ е е с я тем, что, с целью повыщения качества, бесконечный тяговыорган ворсоформирующего элемента охватывает в виде спиральной петлитранспортирующее средство для основы.филиа г.ужг ПП "П д,ул,Изобретение относится к .химической технологии и может быть использовано для производства ворсовыхнетканых иэделий для изготовленияоболочек, лент, рукавов и другихизделий с ворсовой поверхностьюиз искусственного волокна.По основному,авт, св. 9 988927известно устройствосодержащее ворсоформирующий элемент в виде двухьярусного транспортера, бесконечныйтяговый орган которого представляетсобой нить, обмотчик и транспортирующее средство для основы 1 .Однако известное устройство неможет обеспечить надежное скрепление наматываемого ворсового материала с основой ввиду того,что отдельные витки ворсовой ленты до моментаих полного эакренления в клеевомподслое имеют возможность перемещениякак вдоль клеевого слоя, так ивертикально, что приводит к нарушению стабильной ворсовой структуры,или, в худшем случае, к незакреплению отдельных витков в клеевом подслое.Целью изобретения является повышение качества сОединения ворсас основой.Указанная цель достигается тем,что в устройстве для изготовленияворсового нетканого материала, содержащем ворсощормирующий элементв виде двухьярусного транспортера,бесконечный тяговый орган которогопредставляет собой нить, обмотчики транспортирующее средство для основы, бесконечный Тяговый органворсоформирующего элемента обхватывает в виде спиральной петли транспортирующее средство для основы.На фМс, 1 изображено устройстводля получения ворсового нетканогоматериала, общий вид; на фиг. 2траектория движения бесконечноготягового органа ворсоформирующегоэлемента,Устройство содержит станину 1,в правой части которой находитсякорпус 2, в котором размещен электродвигатель для вращения оправки 3 снанесенной на нее основой 4 и клеевым подслоем 5. К левой части станины 1 крепится направляющая 6 и ходовой винт 7, который приводится в движение посредством электродвигателя 8 через червячную передачу. По направляющей 6 движется каретка 9 на выносах 10. К каретке крепится ролик 11,по которому прохсдит тяговой органнить 12. С кареткой жестко скреплена 5 штанга 13, на конце которой находится ворсоформирующий узел 14, а также втулка 15, к которой через подшипниковый узел 16 крепится зубчатоеколесо 17, которое через зубчатое 0 колесо 18 связано с электродвигателем 19, К зубчатому колесу 17 жесткокрепится диск 20, на котором находится катушка 21 с ворообразующейнитью. Для сбора нитей в два парал лельных пучка служит сепаратор 22и стойка 23, на конце которых находятся разделительные гребенки24 и 25. Для обеспечивания работоспособности бесконечного тяговогооргана и спиральной петли установлены ролики 26 и 27, Для разрезания кольцеобраэного ворса служитнож 28.Устройство работает следующимобразом.Бесконечный тяговый орган - нить12 проходит через ролики 26, 27 и11, через ворсоформирующий элемент14 и охватывает оправку 3 спиральной петлей. Два пучка ворсообра зующих нитей, проходящих через. гребенки 24 и 25, закрепляются на вор"соформирующем элементе 14. Электродвигатель 19 через зубчатую пару 17,18 приводит в движение обмотчик, - 35 диск 20. Пучки ворсообразующихнитей наматываются на ворсоформирующий элемент 14. Образующиеся виткитяговый орган 12 перемещает в направлении оправки 3, При сходе вит ков на оправку с нанесенной на нееосновой 4 и клеевым подслоем 5 витки принимаются к основе спиральнойпетлей и разрезаются ножом 28. Посленанесения ворса на основу, скреп ления его с оновой и разрезания ножом нить, образующая спиральную петлю, возвращается в исходное положениеи цикл повторяется. Изобретение позволяет повысить 50 качество изготовления ворсовых нетканых материалов, т.е, повысить надежность скрепления ворса с основой, а также сделать структуру ворсаболее плотной и однородной. ВНИИПИ Эакаэ 7283/29 Тираж 424 Подписно
