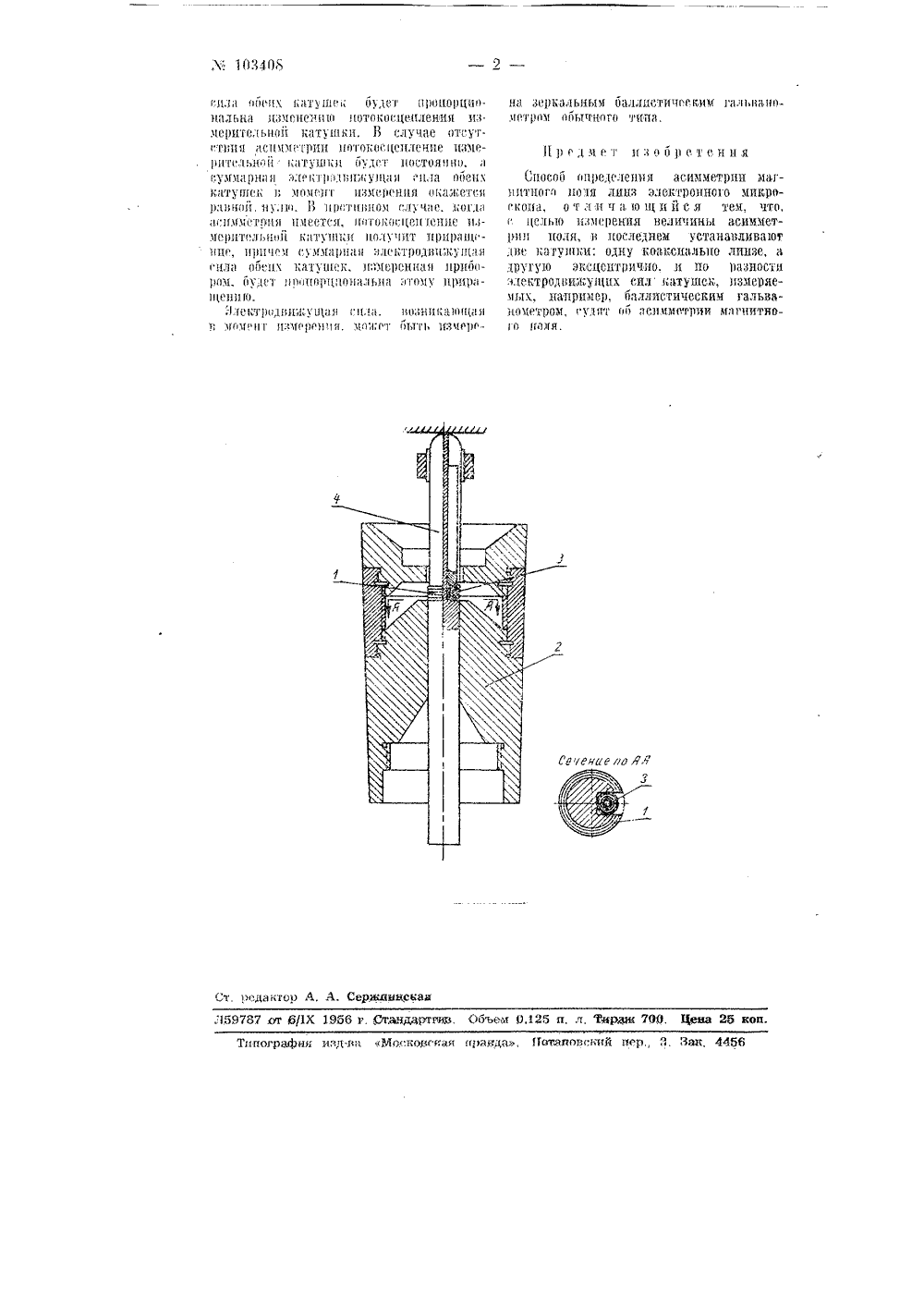

Способ определения асимметрии магнитного поля линз электронного микроскопа

Номер патента: 120367

Опубликовано: 01.01.1959

Автор: Нетребенко

МПК: G06G 7/62

Метки: катушки, магнитным, модель, сердечником, электронная

...эффектов, вызываемых магнитной вязкостью, в нелинейный элемент 2, в котором моделируется Однозначная кривая намагничиваия, введены элементы, создающие Инерционность. Это инерционное звено состоит из усилителя 4, Входного нелипешгого однозначного устройства б и цепи обратной связи РвС 0, В квазистатическом режиме, т. е. при достаточно медленных процессах, характеристика иерционного звена совпадает с характеристикой нелинейного однозначного элемента 5, При повышении скорости процессов начинает оказывать влияние инерционное звено и характеристика нелинейного звена В целом изменяет,"я. При этом получают требуемый эффект, т. е, моделируется1203 бу Предмет изобретения Электронная модель катушки с магнитным сердечником по авт. св.114822,о тли ч...

Номер патента: 122812

Опубликовано: 01.01.1959

Авторы: Птичкин, Рабинович, Федоров

МПК: G01R 17/00, G01R 19/22

Метки: вольтметр, диодный, компенсационный, электронный

...делителей Р 1 и Й, питаемых от двух источников калиброванного тока Б 1 и Б, причем один из делите. частично шунтирован сопротивлением Йз. Делители снабжены меха чески связанными движками с указателем, перемещающимся по лин ной шкале измеряемых напряжений. Делители тт, и Рз имеют равномерную (линейную) намотку. При этом направление 17, при перемещении движка делителя справа налево увеличивается линейно.Выбором параметров схемы можно получить такое значение компенсационного напряжения И, - Г которое будет обеспечивать возможность измерения среднего значения тока, протекающего через диод Д, с любой степенью точности.Измерение производится с п альванометра Г, Установка нуля прибора осуществляется п .нии 1 переключателя П. Прн122812 этом...

Номер патента: 599270

Опубликовано: 25.03.1978

Авторы: Баду, Иванов, Иванова, Михайлов, Плугин, Смирнов, Сорокин

МПК: G06G 7/06

Метки: аналоговых, машин, наборное, поле, электронно-вычислительных

...11 оснащены кольцевой коническойвтупкой 13, соединенной,с помощью резь Обы с сипьфонно 3 Г силовой камерой 14, полость которой связана при помощи штуцеров 15 и шлангов 16, выполненных издиэлектрика, с коллектором 17 (см. фиг.5)связанным с сипьфонным ппунжером 18 5приводного устройства 19, оснащенногоманометром 20, спужащим дпя контроляобжимаюшей сипы. Обжимное цанговое гнездо 11 переходит в стержень 21 (см. фигЛ)который крепится при помощи резьбы 33и контргайки 22 к скобе 23, прикрепленной при помощи винтов 24 к плате2,Для ограничения хода конической зажимной втулки 13 на ее нижнем торце установ-бЬлен ограничитель хола 25, а для отжимаее после снятия. давления в сильфонной камере 14 в него упирается пружина 26взаимодействующая...

Номер патента: 682968

Опубликовано: 30.08.1979

Авторы: Иванников, Лукьянов

МПК: H01J 37/26

Метки: двухмерных, полей, рассеяния, электронно-микроскопический

...пучок дополнительно отклоняется и осуществляется изменение или срыв тока пучка в некоторый момент времени 1(5 О) (фиг. 2) путемотсечки его на ножевой диафрагме. Еслисигнал с выхода ФЭУ подать на вертикальные пластины электронно-лучевой трубки(ЭЛ 1) осциллографа, а пилообразное напряжение - на горизонтальные, то на экране ЭЛТ получим изображение кривойотсечки (при использовании ножевой диафрагмы), либо колоколообразной кривой(при использовании щелевой диафрагмы).Соответствующие осциллограммы токов навыходе регистратора изображены па фиг.2,6, в,Для измерения в любой точке, например,тангенциальной компоненты поля рассеянияВ вначале формируется опорный сигнал,а затем измерительный. Для этого амплитуда пилообразного напряжения У(фиг.2,а)...

Номер патента: 1062532

Опубликовано: 23.12.1983

Автор: Меньших

МПК: G01J 1/42

Метки: зрения, лучистой, оптико-электронного, поля, приемника, энергии

...и упрощение устройства,Указанная цель достигается тем,что в устройстве, содержащем последовательно установленные по ходуизлучения телевизионную трубку с модулирующей системой, оптико-электронную систему с фотоприемником, выходкоторого соединен с видеоусилителем,выход видеоусилителя соединен свходом модулирующей системы телевизионной трубки.На чертеже представлена схемаустройства,На схеме обозначены приемный объектив 1, диафрагма 2, линза 3 и фо"топриемник ФЭУ) 4, видеоусилитель5, телевизионная трубка б, фокусирующая и отклоняющая система , модулирующая система телевизионной трубки 8. Приемный объектив 1, диафрагма 2, линза 3 и фотоприемник 4образуют оптико-электронное устройство, Выход (ФЭУ ) 4 соединен свходом видеоусилителя 5, а...
