Способ сооружения противофильтрационной диафрагмы грунтовой плотины

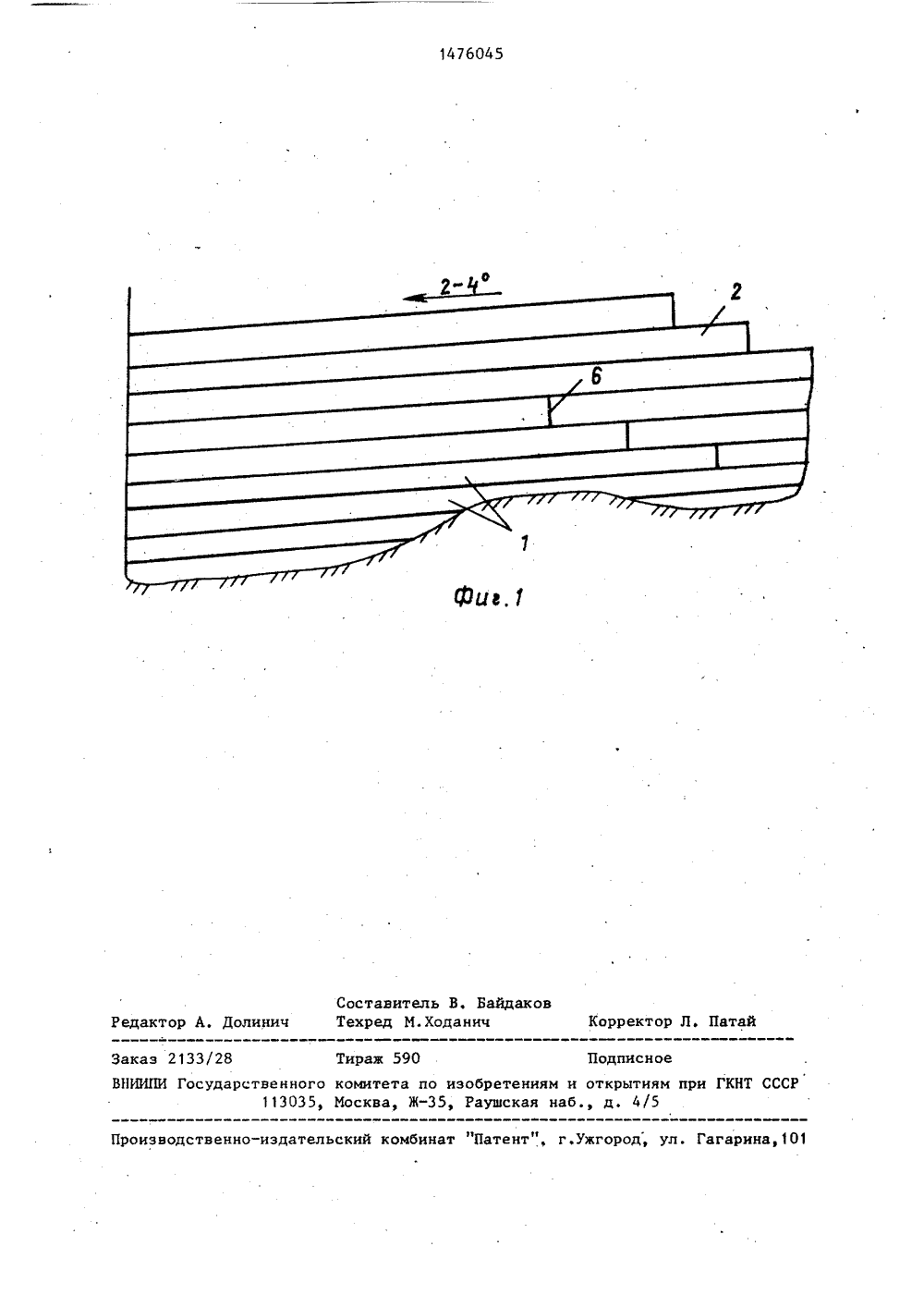

(51)4 Е 02 В 3 ОПИСАНИЕ ИЗОБРЕТЕНИ У 16тажный тр т в СССР 986. ладку тона в гмуропроект г Б СООРУЖЕНИЯ ПРОТИВОФИЛЬ ДИАФРАГМЫ ГРУНТОВОЙ ПЛОроельвофильт а счет тела ЪГОСУДАРСТВЕННЫЙ НОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР К А ВТОРСКОМУ СВИДЕТЕЛЬСТВ(56) Авторское свидетельство1320325, кл. Е 02 В 3/16,Технические условия на укидротехнического асфальтобепротивофильтрационную диафраНф 256.26-5-10-Т.П. ВНИИ "ГидМ,: 1986.(57) Изобретение относится ктехническому строительству.изобретения - повышение протрационных свойств диафрагмыувеличения степени уплотнени диафрагмы и адгезии между слоями путем повышения эффективности использования собственной массы асфальтобетонной смеси при ее укладке. На подготовленную поверхность слоев 1 тела плотины 2 выставляют боковые стены опалубки 3 из деревянных илио металлических щитов с уклоном в 2-4 На верх опалубки укладывают сьемиые щиты 4 и блоки пригруза 5. В опалубке отгораживают отсеки, по объему кратные порциям одновременно загружаемой в опалубку асфальтобетонной смеси. Вследствие достаточно высокой пластичности литая асфапьтобетонная смесь постоянно смещается в нижнюю часть наклонно установленной опалубки и давит собственной массой на боковые стенки и верхний щит опалубки, В результате получают требуемую плотность по всей толщине слоя укладываемого яруса:диафрагмь 1, 2 з.п. ф-лы, 2 ил.14760Изобретение относится к гидротехническому строительству и. может быть использовано для сооружения диафрагм из асфальтобетона устраиваемых в теЭ5 ле плотины.Цель изобретения - повышение противофильтрационных свойств диафрагмы за счет увеличения степени уплотнения тела диафрагмы и адгезии между слоями путем повышения эффективности использования собственного веса асфальтобетонной смеси при ее укладкеНа фиг. 1 изображена плотина, возводимая послойно ярусами, продольный разрез; на фиг, 2 - диафрагма, сооружаемая в опалубке, устанавливаемая по верху каждого отсыпаемого слоя плотины, поперечный разрез.Предлагаемый способ сооружения противофильтрационной диафрагмы осуществляют следующим образом.На подготовленную поверхность слоев 1 тела плотины 2 выставляют боковые стены опалубки 3 из деревянных или металлических щитов с уклоном верхней кромки в 2-4На верх опалубки укладывают съемные щиты 4 и блоки 5 пригруза, В опалубке отгораживают отсеки 6, по объему кратные порциям одновременно загружаемой в опалубку асфальтобетонной смеси. Подачу асфальтобетонной смеси производят из кузова самосвала или бадьями.Вследствие достаточно высокой пластичности литая асфальтобетонная смесь постоянно смещается в нижнюю часть наклонно установленной опалубки и давит собственным весом на боковые стенки и верхний щит опалубки. В результате получают требуемую плотность по всей толщине слоя, укладываемого яруса диафрагмы. На внут 45ренней, соприкасающейся с асфальтобетонной смесью, стороне съемных щитов устраивают продольные выступытреугольной формы, При снятии щитаони образуют поверхность треугольнойформы 7. Внутреннюю поверхность щитов4 обшивают материалом, обладающимантиадгезионными свойствами. формула изобретения 1. Способ сооружения противофильтрационной диафрагмы грунтовой плотины, включающий заполнение устраиваемой в теле плотины опалубки асфальтобетонной смесью отдельными слоями-ярусами, о т л и ч а ю щ и й с я тем, что, с целью повышения противо- фильтрационных свойств диафрагмы за счет увеличения степени уплотнения тела диафрагмы и адгезии между слоями путем повышения эффективности использования собственного веса асфальтобетонной смеси при ее укладке, заполнение опалубки производят продольными слоями, симметрично наклоненными к горизонту в поперечном сечении навстречу друг к другу в центре диафрагмы, а верхнюю поверхность слоев образуют съемными пригрузочными питами с установленными на их нижнюю поверхность продольными выступами треугольного сечения. 2. Способ по п, 1, о т л и ч а -1ю щ и й с я тем, что угол наклона ярусов к горизонту принимают равным 2-43. Способ по п. 1, о т л и ч а - ю щ и й с я тем, что съемные щиты со стороны, прилегающей к асфальтобетону, покрывают материалом, обладающим антиадгезионными свойствами.ак Корректор Л а Заказ 2133/28 Тираж 590ВНИИПИ Гос ауд рственного комитета поа по изоб113035, Москва, Ж, РаП писное ниям и открытиям при ГКНТ СССая наб., д, 4/5 роизводственно-издательский1 1ЭЕкомбинат Патент" гг.ужгород, ул. Гагарина
