Уплотнение вращающегося вала
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

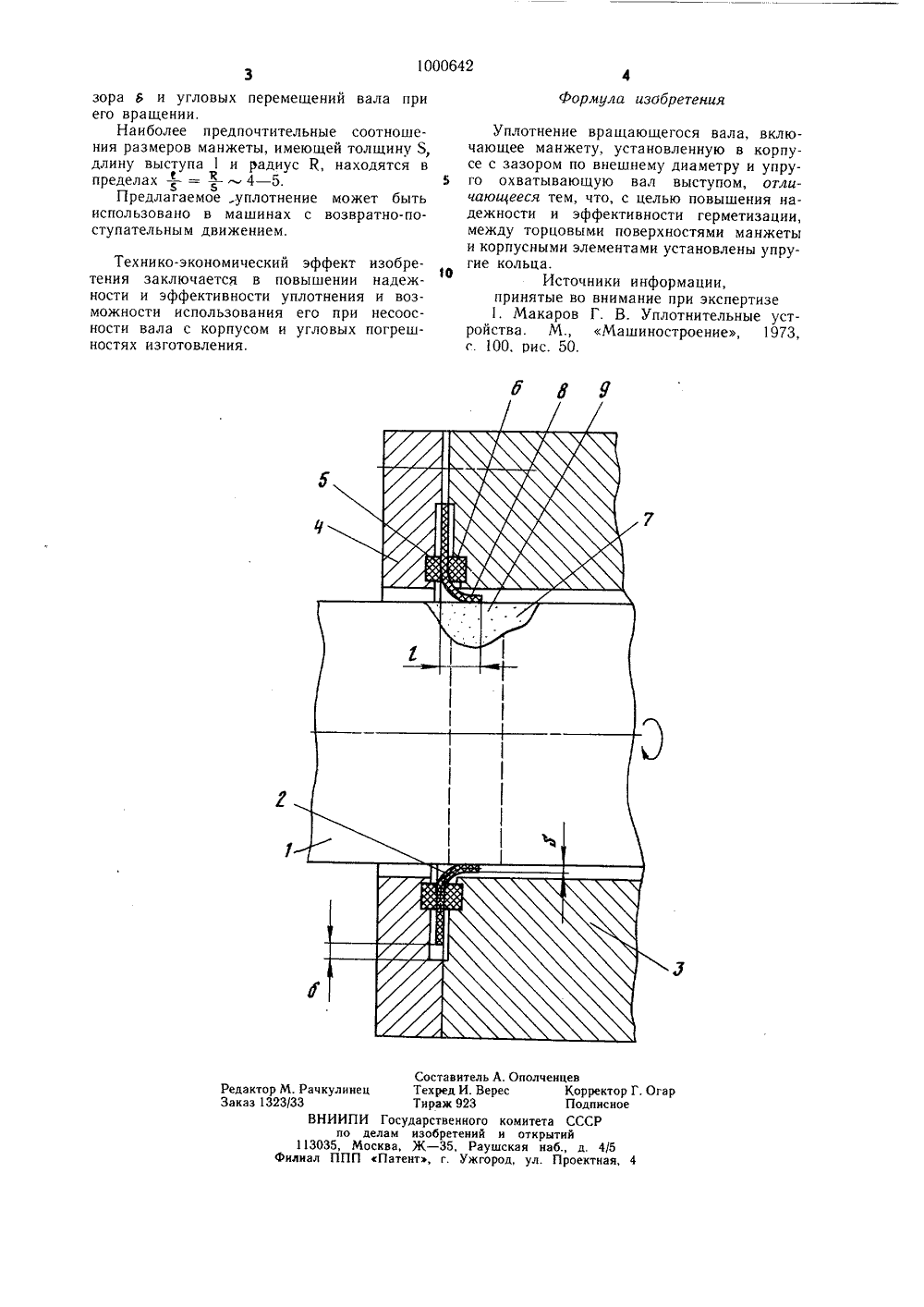

ОП ИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз СоветскихСоциалистическихРеспубликОпубликовано 28,02.83. Бюллетень8Дата опубликования описания 03.03.83 ае дедам изобретений и еткрытнй(54) УПЛОТНЕНИЕ ВРАЩАЮЩЕГОСЯ ВАЛА 1Изобретение относится к уплотнительной технике, а именно к уплотнениям вращающихся валов, и может найти применение в машинах и аппаратах с вращающимися валами.Известно плавающее манжетное уплотнение, установленное в корпусе с зазором по внешнему диаметру и упруго охватывающее вал выступом 1 .Однако данное уплотнение характеризуется недостаточной эффективностью и надежностью, связанной с неопределенностью нагрузки торцовых поверхностей манжеты давлением уплотняемой жидкости. Утечка в этом уплотнении может проходить по торцовым поверхностям и наружной радиальной поверхности, В случае угловых перемещений вала герметичность уплотнения уменьшается вследствие неравномерности прилегания торцовых поверхностей корпуса и манжеты.Цель изобретения - повышение надежности и эффективности герметизации.Поставленная цель достигается тем, что между торцовыми поверхностями манжеты и корпусными элементами установлены упругие кольца. На чертеже показано уплотнение вращающегося вала, общий вид.На валу 1 посажена манжета 2, уплотненная между корпусом 3 и крышкой 4 кольцами 5 и 6. Манжета 2 установлена в кор пусе 3 с зазороми уплотняет поверхность вала 7 выступом 8. Для удержания смазки на поверхности вала 7 могут быть выполнены углубления 9, Оптимальные размеры и расстояния между углублениями 9 находятся в пределах 0,1 - 0,2 мм.Уплотнение работает следующим образом.На стоянке манжета 2 выстуцом 8 уплотняет валза счет упругой деформации 15 выступа 8. Кольца 5 и 6 упруго уплотняютторцовые поверхности манжеты 2 в корпусе 3 и крышке 4. При вращении вала 1 выступ 8 скользит по поверхности вала 7, причем в случае выполнения углублений 9 на поверхности вала 7 условия смазки выступа 8 улучшаются. Свободная установка манжеты 2 по наружному диаметру в корпусе и упругое уплотнение кольцами 5 и 6 по торцовым поверхностям обеспечивает компенсацию радиальных в пределах за1000642 Формула изобретения Составитель А, Ополченцев Редактор М, Рачкулинец Техред И. Верес Корректор Г. Огар Заказ 1323/33 Тираж 923 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж - 35, Раушская наб., д. 4/5 Филиал ППП Патент, г. Ужгород, ул. Проектная, 4зора 8 и угловых перемещений вала при его вращении.Наиболее п редпочтительные соотношения размеров манжеты, имеющей толщину 5, длину выступа 1 и радиус 1 с, находятся в пределах - = -- 4 - 5.е з5 55Предлагаемое .уплотнение может быть использовано в машинах с возвратно-поступательным движением. Технико-экономический эффект изобретения заключается в повышении надежности и эффективности уплотнения и возможности использования его при несоосности вала с корпусом и угловых погрешностях изготовления. Уплотнение вращающегося вала, включающее манжету, установленную в корпусе с зазором по внешнему диаметру и упруго охватывающую вал выступом, отличаюи 4 ееся тем, что, с целью повышения надежности и эффективности герметизации, между торцовыми поверхностями манжеты и корпусными элементами установлены упругие кольца.Источники информации,принятые во внимание при экспертизе 1. Макаров Г. В. Уплотнительные устройства, М., Машиностроение, 1973, с. 100, рис. 50.
СмотретьЗаявка
3213778, 10.12.1980
ПРЕДПРИЯТИЕ ПЯ М-5356
КОЖИН ВАЛЕНТИН ПАВЛОВИЧ, ЧУБИН ЛЕВ ВАСИЛЬЕВИЧ
МПК / Метки
МПК: F16J 15/32
Метки: вала, вращающегося, уплотнение
Опубликовано: 28.02.1983
