Устройство поиска шумоподобного сигнала
Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1840282
Авторы: Алгазинова, Жеребятьев, Заплетин, Козленко, Щукин
Описание

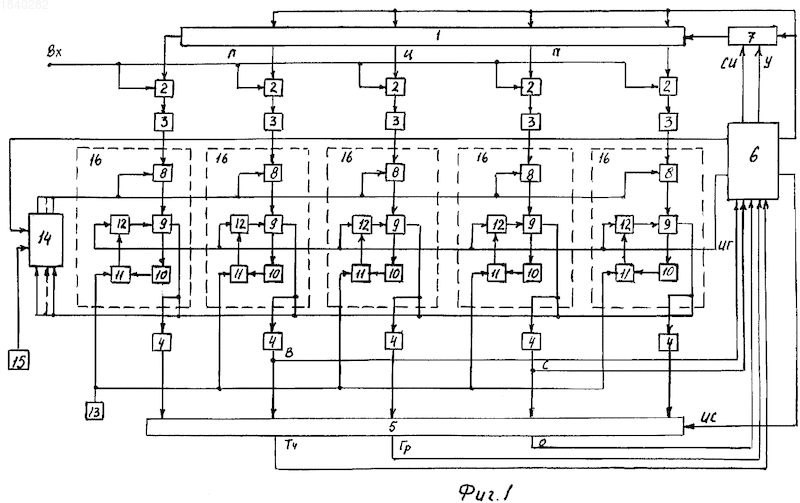

Устройство поиска шумоподобного сигнала, содержащее блок регистров сдвига, n групп корреляционных каналов, каждая из которых состоит из последовательно соединенных перемножителя, интегратора, блока частотно-временного преобразования и амплитудного детектора, блок синхронизации, генератор сигнала смещения частоты, генератор эталонного напряжения, блок сравнения, управляемый генератор псевдослучайной последовательности, блок принятия решения, первый и второй выходы которого соединены с первым и вторым входами блока синхронизации, первый выход которого соединен с соответствующими входами блока регистров сдвига и первым входом управляемого генератора псевдослучайной последовательности, выход которого соединен с соответствующим входом блока регистров сдвига, а второй и третий его входы соединены соответственно со вторым и третьим выходами блока синхронизации, четвертый выход которого подключен к первому входу блока сравнения, второй вход которого соединен с выходом генератора эталонного напряжения, при этом соответствующие входы блока принятия решения подключены к соответствующим выходам амплитудных детекторов каждого канала, пятый выход блока синхронизации соединен со вторыми входами блоков частотно-временного преобразования, выход генератора смещения частоты подключен к третьим входам блоков частотно-временного преобразования каждого канала, четвертые входы которых соединены с выходом блока сравнения, третий вход которого подключен ко входам амплитудных детекторов каждого канала, четвертый и пятый выходы блока синхронизации соединены выходами амплитудных детекторов соответствующих каналов, шестой выход блока синхронизации соединен с соответствующим входом блока принятия решения, выход управляемого генератора псевдослучайной последовательности подключен к соответствующему входу блока регистров сдвига, соответствующие выходы которого соединены со вторыми входами перемножителей каждого канала, вторые входы которых подключены ко входу устройства, отличающееся тем, что, с целью повышения помехоустойчивости, в него введены последовательно соединенные сумматор, пороговый узел и узел стробирования, а также формирователь порога, выход которого соединен со входом порогового узла, а вход соединен с выходом сумматора и n нелинейных элементов, по числу каналов, входы которых подключены к выходам амплитудных детекторов каждого канала, а выходы объединены и подключены ко входу сумматора, причем выход стробирующего узла соединен с выходом блока синхронизации, а второй его вход соединен с шестым выходом блока синхронизации.

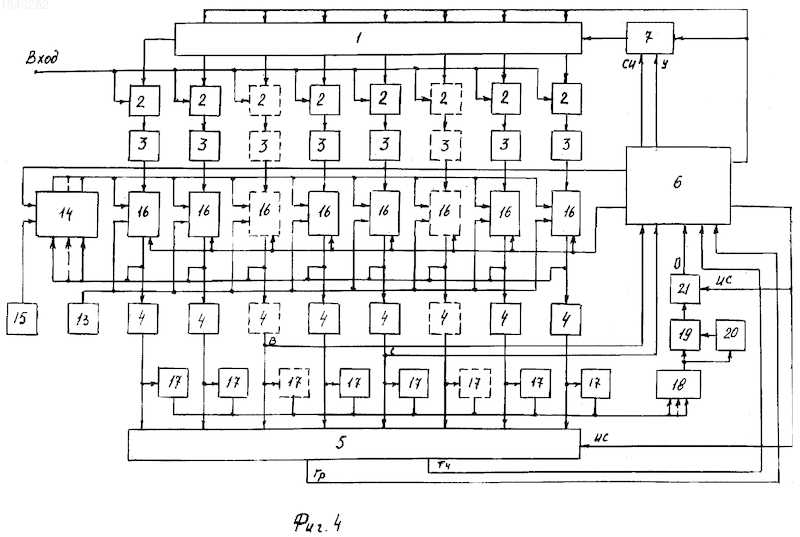

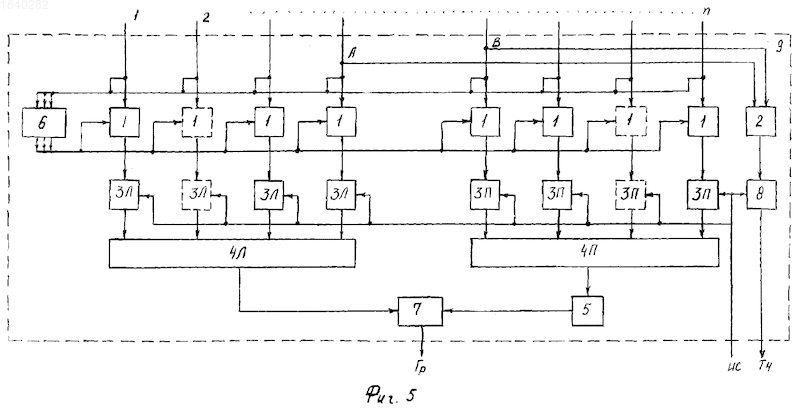

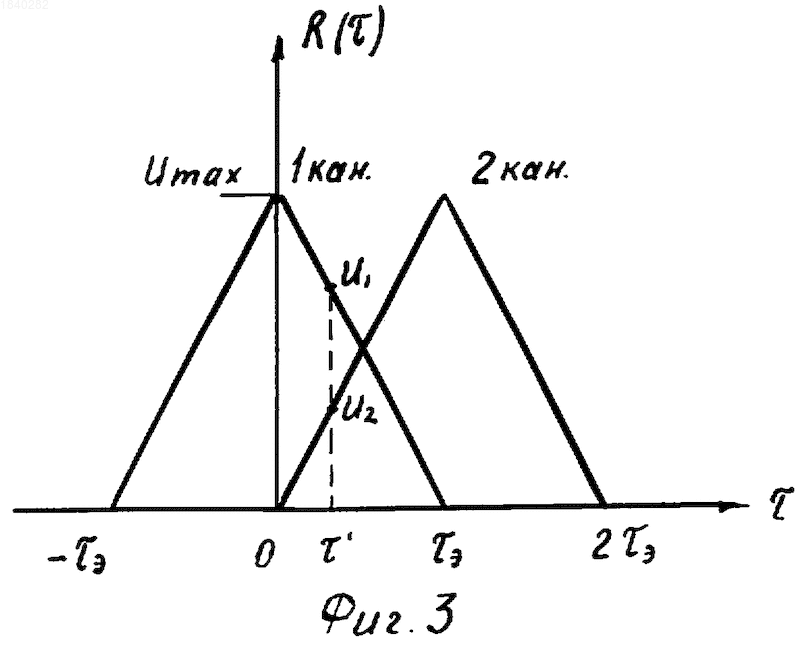

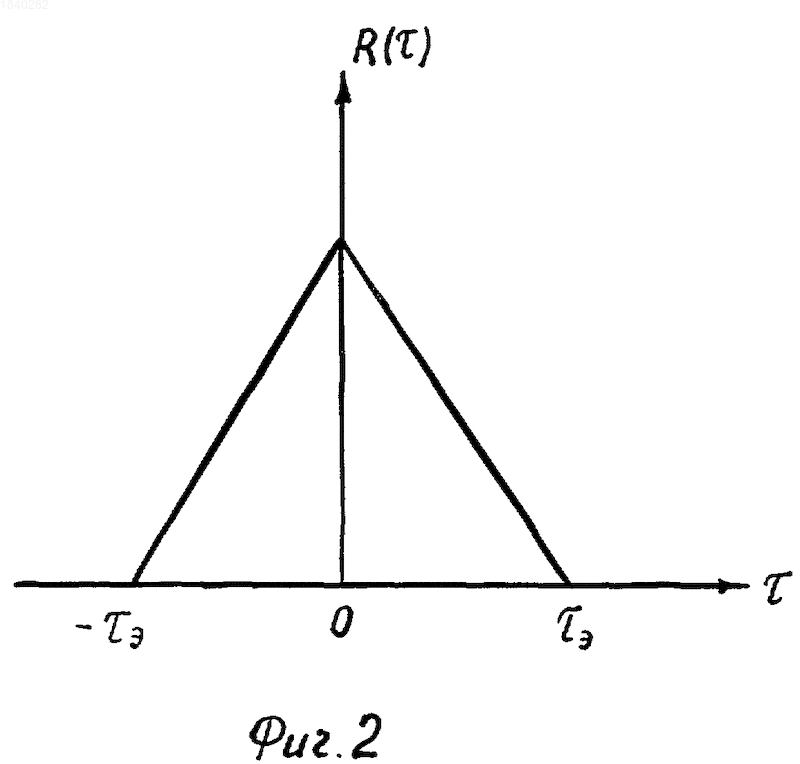

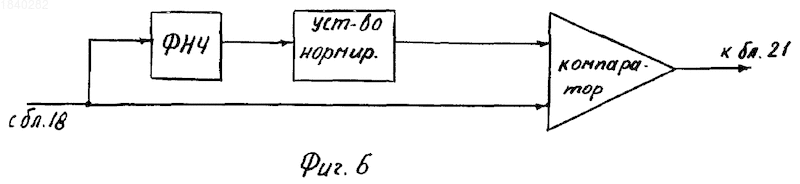

Рисунки
Заявка
3114857/09, 20.05.1985
Воронежский научно-исследовательский институт связи
Жеребятьев Анатолий Максимович, Заплетин Юрий Владимирович, Щукин Николай Иванович, Козленко Николай Иванович, Алгазинова Людмила Ивановна
МПК / Метки
Метки: поиска, сигнала, шумоподобного
Опубликовано: 10.09.2006
Код ссылки
<a href="https://patents.su/16-1840282-ustrojjstvo-poiska-shumopodobnogo-signala.html" target="_blank" rel="follow" title="База патентов СССР">Устройство поиска шумоподобного сигнала</a>
