Устройство для записи и коррекции программ

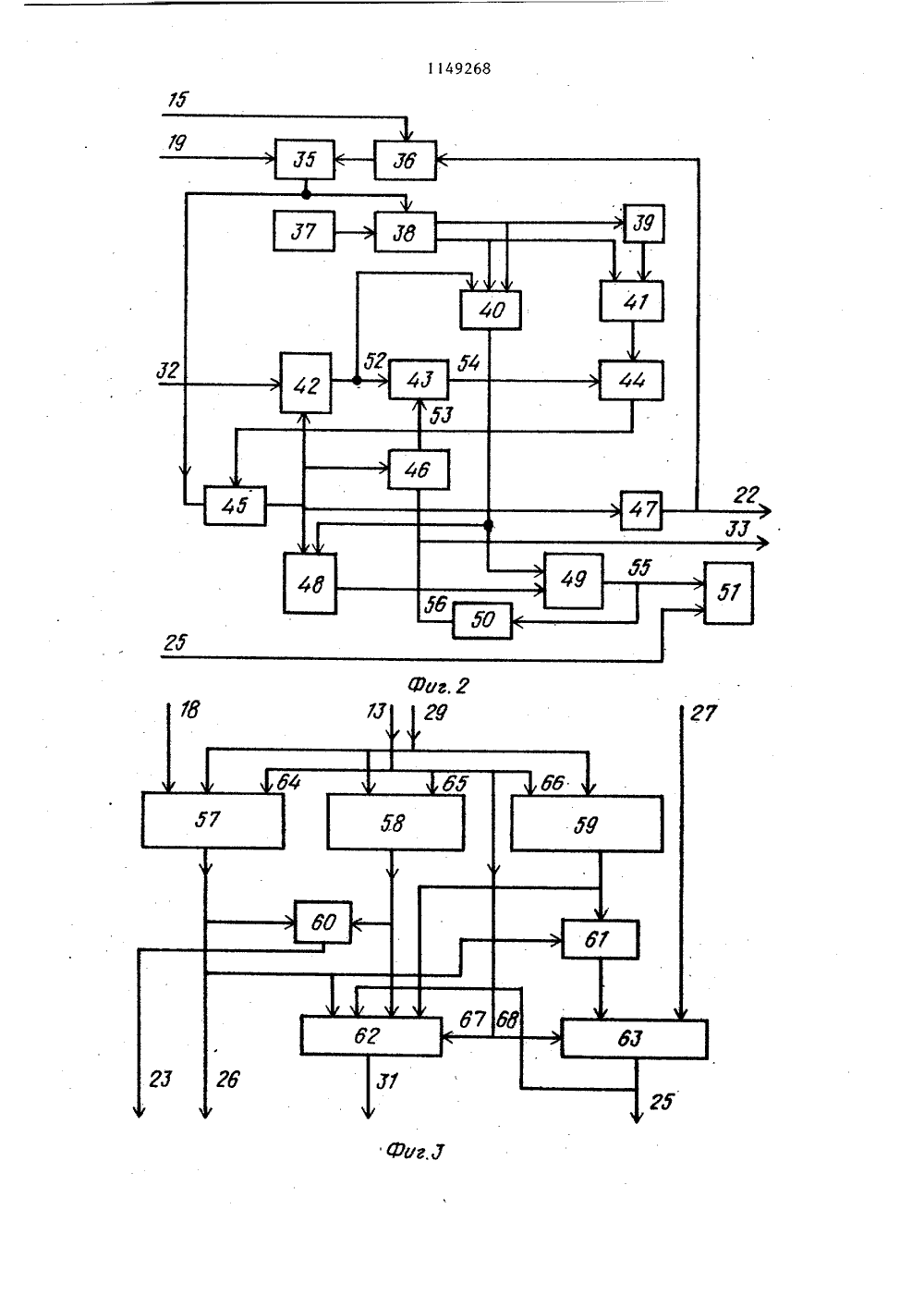

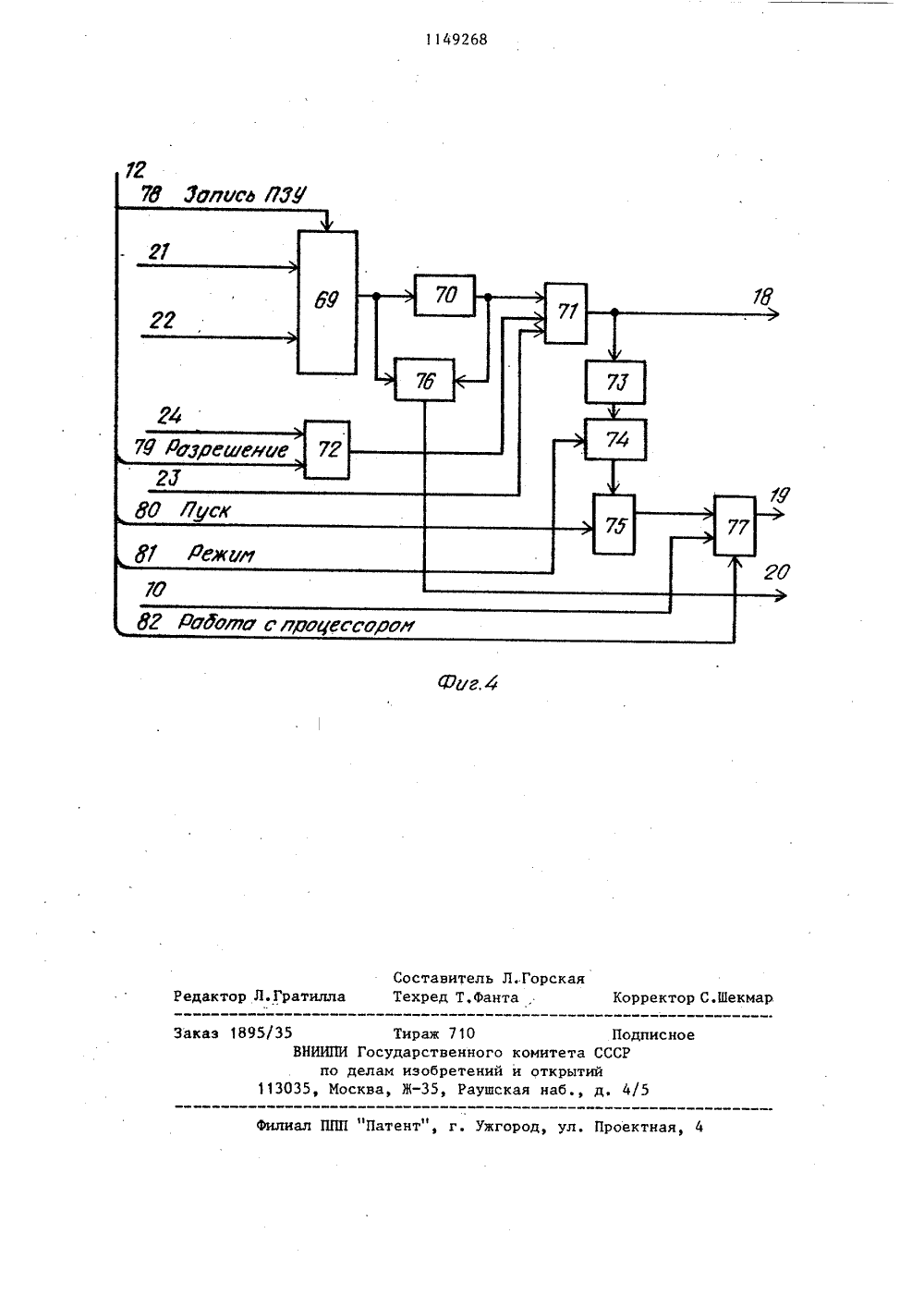

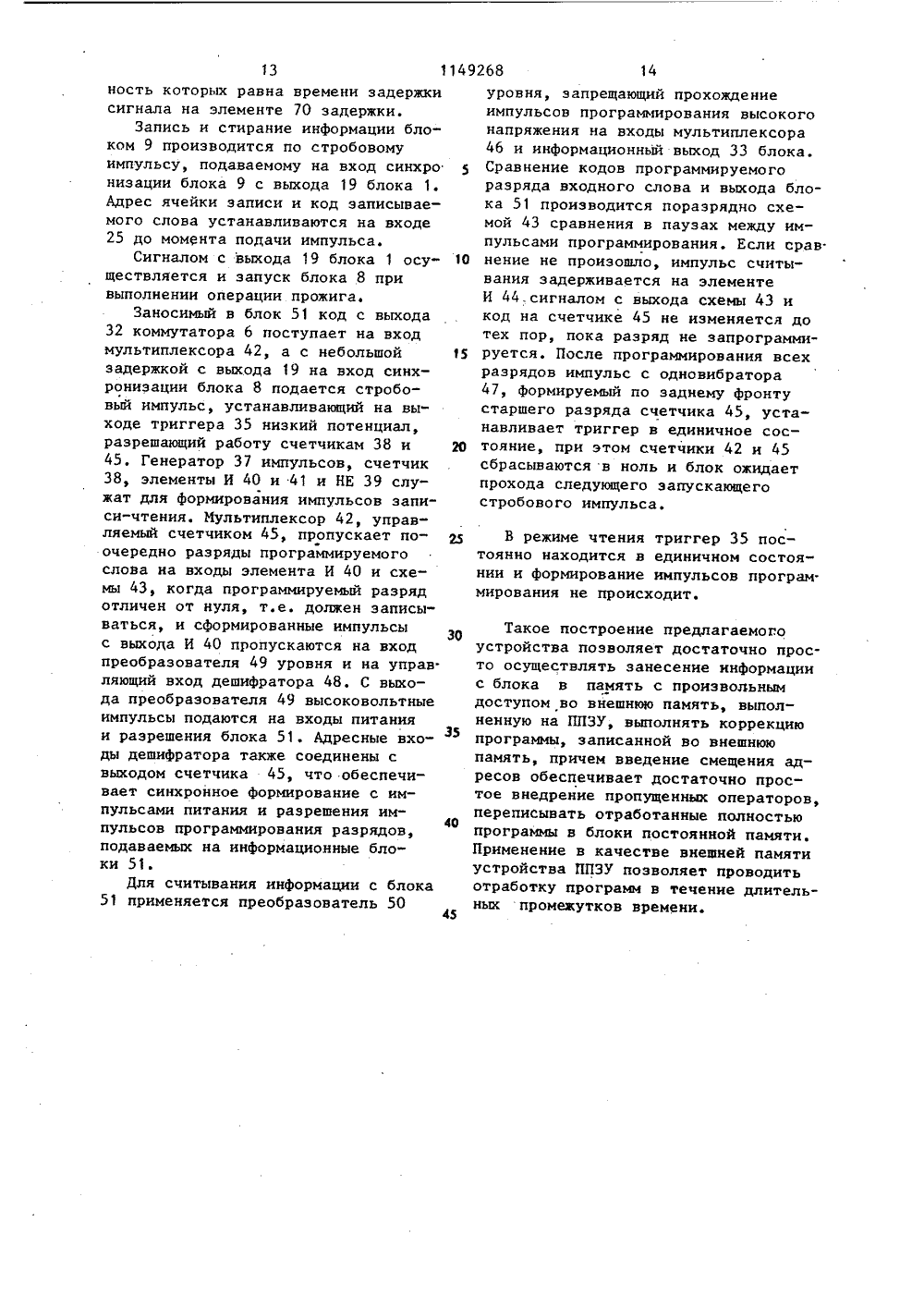

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИ ОПИСАНИЕ ИЗО МУ СВИДЕТЕЛЬСТВ(54)(57) УстРОИство для ЗАписи и КОРРЕКЦИИ ПРОГРАММ, содержащее блок клавиатуры, блок формирования и ком мутации адресов, блок оперативной памяти, блок индикации и блок внешней памяти, причем блок формирования и коммутации адресов содержит первый и второй регистры, первый выход блока клавиатуры соединен с входами записи первого и второго регистров блока формирования и коммутации адресов, второй выход блока клавиатуры соединен с информационными входами первого и второго регистров блока формирования и коммутации адресов, о т л и ч а ю щ е е с я тем, что, с целью повьппения быстродействия устройства, в него введены блок задания режима, блок сравнения блок записи в постоянную память и коммутатор, а в блок формирования и коммутации адресов введены сумматор, схема сравнения, первый и второй коммутаторы и счетчик, причем блок записи в постоянную память со" держит генератор импульсов, первый и второй счетчики, первый и второй мультиплексоры, одновнбратор, дешиф ратор, первый и второй преобразова-,тели уровней сигналов, блок постоянной памяти, схему сравнения, триггер четыре элемента И и элемент НЕ, блок задания режима содержит коммутатор, триггер, переключатель, два элемента задержки, элемент И, элемент ИЛИ и два элемента И-НЕ, причем третий, четвертый, пятый, шестой и седьмой выходы блока клавиатуры соединены соответственно с управляю щим входом коммутатора, первым входом первого элемента И-НЕ, первым входом элемента ИЛИ, первым входом элемента И и управляющим входом переключателя блока задания режимар выход готовности блока внешней памя- Е ти соединен с первым информационным входом коммутатора блока задания режима, выход коммутатора блока задания режима соединен с первым вхо. дом триггера и через первый элемент Я задержки с вторым входом триггера и первым входом второго элемента И-НЕЭ выход которого через второй элемент задержки соединен с вторым входом элемента И и счетным входом счетчика блока формирования и коммутации адре. сов, выход элемента И блока задания режима соединен с вторьм входом элемента ИЛИ, выход которого соединен с первым информационным входом переключателя блока задания режима, вход обращения устройства соединен с вторым информационньпю входом пере- ,)в ключателя блока задания режима, выход которого соединен с входом чтения блока внешней памяти и первым входом триггера блока записи в постояннув память, выход триггера блока задания режима соединен с входом обращения блока оперативной памяти, информа 1492 б 81149268 4 Ъг 4 Составител Техред Т,Ф орск орректор С.Шекм актор Л.Гратилла а,95/35В Тираж 710осударственного комитета СС лам изобретений и открытий ва, Ж, Раушская наб, д,Зак исно 5 13035, И Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4ционный выход которого соединен с первым входом коммутатора и первым входом блока сравнения, выход блока сравнения соединен с вторым входом первого элемента И-НЕ блока задания режима, выход первого элемента И-НЕ блока задания режима соединен с вторым входом второго элемента И-НЕ бло. ка задания режима, информационный выход первого регистра блока формирования и коммутации адресов соединен с входом первого операнда сумматора и с первым информационным входом первого коммутатора, выход которого соединен с входом блока индикации, информационный выход второго регистра блока формирования и коммутации адресов соединен с вторым информационным входом первого коммутатора и первым входом схемы сравнения, выход которой соединен с третьим входом второго элемента И"НЕ блока задания режима, вход записи счетчика блока формирования и коммутации адресов соединен с первым выходом блока клавиатуры, информационный выход счетчика соединен с вторым входом схемы сравнения, третьим информационным входом первого коммутатора, входом второго сумматора и адресным входом блока оперативной памяти, адресный вход устройства соединен с первым информационным входом второго коммутатора блока формирования и коммутации адресов, выход которого соеди" нен с четвертым информационным вхо" дом первого коммутатора блока формирования и коммутации адресов, адресными входами блока внешней 1 памяти, адресными входами блока постоянной памяти, блока записи в постоянную память, первый выход блока клавиату 1 ры соединен с управляющими входами первого и второго коммутаторов блока Формирования и коммутации адресов, второй выход блока клавиатуры соеди-. нен. с вторым информационным входом коммутатора, вьмод которого соединен с вторым входом блока индикации, входом блока сравнения, с информационными входами блока оперативной памяти, блока внешней памяти, с инФормационным входом первого мультиплексора, блока записи в постоянную память, восьмой, девятый и десятый выходы блока клавиатуры соединены соответственно с управляющим входом коммутатора, с входом записи блока внешней памяти, с первым входомпервого элемента И блока записи впостоянную память, выход первогоэлемента И блока записи в постоянную память соединен с вторым входомтриггера, единичный выход которогосоединен с входом разрешения счетапервого счетчика и счетным входомвторого счетчика блока записи впостоянную память, выход генератораимпульсов соединен со счетным входом первого счетчика, информационный выход которого соединен с первы".ми входами второго и третьего элемен.тов И блока записи в постояннуюпамять, выход переполнения первогосчетчика блока записи в постояннуюпамять через элемент НЕ соединен свторым входом третьего элемента И,выход которого соединен с первымвходом четвертого элем нта И блоказаписи в постоянную память, выходсхемы сравнения блока записи в постоянную память соединен с вторымвходом четвертого элемента И, выходкоторого соединен с информационнымвходом второго счетчика, информацион.ный выход которого соединен с информационными входами первого и второго мультиплексоров и первым входомдешифратора блока записи в постоянную п.мять, выходы первого и второго мультиплексоров блока записи впостоянную память соединены соответственно с первым и вторым входамисхемы сравнения, выход первого мультиплексора блока записи в постоянную память соединен с вторым входомвторого элемента И, выход которогосоединен с вторым входом дешифратора и первым входом первого преобразователя уровней сигналов, выходкоторого соединен с информационнымвходом блока постоянной памяти ичерез второй преобразователь уровнейс вторым входом мультиплексора ис третьим информационным входомкоммутатора выход второго счетчикаблока записи в постоянную память через одновибратор соединен с вторымвходом первого элемента И блока записи в постоянную память и с вторыминформационным входом коммутатораблока задания режима, выход дешифратора блока записи в постояннуюпамять соединен с вторым входом первого преобразователя уровней сигналов, информационный выход блока внешней памяти соединен с четвертым информационным входом коммутатора иявляется информационным выходом уст 1149268ройства, одиннадцатый выход блока клавиатуры соединен с входом чтения блока оперативной памяти,Изобретение относится к вычислительной технике и может быть использовано для отладки программ микро- ЭВМ и микропроцессорных устройств.Известно устройство отладки программ для постоянного запоминающего устройства, содержащее блок регистров, распределитель, блоки формирования адреса и адреса участка, блок управления, запоминающее устройство без разрушения информации, блок приема и выдачи команд, блок подключения постоянного запоминающего устройства, числовые, адресные и командную шины 1 .Недостатками данного устройства являются отсутствие воэможности занесения откорректированной программы в ПЗУ, а также необходимость ручного набора адреса исправляемой команды, что затрудняет корректировку, связанную со значительными изменениями программ.Наиболее близким к изобретению по технической сущности является устройство для отладки программ, содержащее блок клавиатуры, регистры, оперативную память, перфоратор наиопитель на магнитной ленте Г 2Недостатками известного устройства являются необходимость применения дополнительной аппаратуры для занесения программ в постоянное запоминающее устройство, а также сложность введения пропущенных команд и, как следствие, низкая производительность при отладке программ.Целью изобретения является повышение быстродействия устройства.Поставленная цель достигается тем, что в устройство для записи и коррекции программ, содержащее блок клавиатуры, блок формирования и коммутации адресов, блок. оперативной памяти, блок индикации и блок внешней памяти, причем блок формирования и коммутации адресов содержит первый и второй регистры, первьй выход блока клавиатуры соединен свходами записи первого и второгорегистров блока формирования и коммутации адресов, второй выход блока 5 клавиатуры соединен с информационными входами первого и второго регистров блока формирования и коммутацииадресов, введены блок задания режима, блок сравнения, блок записи 10 в постоянную память и коммутатор,а в блок формирования и коммутацииадресов введены сумматор, схемасравнения. первый и второй коммутаторы и счетчик, причем блок записи 15 в постоянную память содержит генератор импульсовр первый и второйсчетчики, первый и второй мультиплексоры, одновибратор, дешифратор,первый и второй преобразователи 20 уровней сигналов, блок постояннойпамяти, схему сравнения, триггер,четыре элемента И и элемент НЕ, блокзадания режима содержит коммутатор,триггер, переключатель,два элемен- И та задержки, элемент И, элемент ИЛИи два элемента И-НЕ, причем третий,четвертый, пятый, шестой и седьмойвыходы блока клавиатуры соединенысоответственно с управляющим входом 30 коммутатора, первым входом первогоэлемента И-НЕ, первым входом элемента ИЛИ, первым входом элемента И иуправляющим входом переключателяблока задания режима, выход готовности блока внешней памяти соединенс первым информационным входом коммутатора блока задания режима, выход коммутатора блока задания режима соединен с первж входом триггера и через первый элемент задержкис вторым входом триггера и первьивходом второго элемента И-НЕ, выходкоторого через второй элемент задержки соединен с вторым входом элемента И и счетным входом счетчикаблока формирования и коммутации адресов, выход элемента И блока задания режима соединен с вторьае входом3 1149 элемента ИЛИ, выход которого соединен с первым информационным входом переключателя блока задания режима, вход обращения устройства соединен с вторым информационным входом пере ключателя блока задания режима, выход которого соединен с входом чтения блока внешней памяти и первым входом триггера блока записи в постоянную память, выход триггера блока задания режима соединен с входом обращения блока оперативной памяти;информационньп выход которого соединен с первым входом коммутатора и первым входом блока сравнения, вы ход блока сравнения соединен с вторым входом первого элемента И-НЕ блока задания режима, выход первого элемента И-НЕ блока задания режима соединен с вторым входом второго20 элемента И-НЕ блока задания режима, информационньп выход первого регистра блока формирования и коммутации адресов соединен с входом первого операнда сумматора и с первым информационным входом первого коммутатора, выход которого соединен с входом блока индикации, информационный вы- хоД второго регистра блока формирования и коммутации адресов соединен З 0 с вторым информационным входом первого коммутатора и первым входом схемы сравнения, выход которой соединен с третьим входом второго элемента И-НЕ блока задания режима З 5 вход записи счетчика блока формирования и коммутации адресов соединен с первым выходом блока клавиатуры, информационный выход счетчика соединен с вторым входом схемы сравнения, 40 третьим информационным входом первого коммутатора, входом второго операнда сумматора и адресным входом блока оперативной памяти, адресный вход устройства соединен с первым 45 информационным входом второго коммутатора блока формирования и коммутации адресов, выход которого соединен с четвертым информационным входом первого коммутатора блока формирова иия и коммутации адресов, адресными входами блока внешней памяти, адресными входами блока постоянной памяти, блока записи в постоянную память, первый выход блока клавиатуры соеди, .55 нен с управляющими входами первого и второго коммутаторов блока формирования и коммутации адресов, второй 268выход блока клавиатуры соединен с вторым информационным входом коммута 1 тора, выход которого соединен с вторым входом блока индикации, входом блока сравнения, с информационными входами блока оперативной памяти, блока внешней памяти, с информационным-входом первого мультиплексора, блока записи в постоянную память, восьмой, девятый и десятый выходы блока клавиатуры соединены соответст венно с управляющим входом коммутатора, с входом записи блока внешней памяти, с первым входом первого элемента И блока записи в постоянную память, выход первого элемента И блока записи в постоянную память сое. динен с вторым входом триггера, единичный вьмод которого соединен с входом разрешения счета первого счетчика и счетным входом второго счетчика блока записи в постоянную память, выход генератора импульсов соединен со счетным входом первого счетчика, информационный вьмод которогосоединен с первыми входами второго и третьего элементов И блока записи в постоянную память, выход переполне ния первого счетчика блока записи в постоянную память через элемент НЕ соединен с вторым входом третьего эл:;мента И, выход которого соединен с первым входом четвертого элемента И блока записи в постоянную память, выход схемы сравнения блока записи в постоянную память соединен с вторым входом четвертого элемента И, вьмод которого соединен с информационным входом второго счетчика, информационный выход которого соединен с информационными входами первого и второго мультиплексоров и первым входом дешифратора блока запи си в постоянную память, выходы первого и второго мультиплексоров блока записи в постоянную память соединены соответственно с первым и вторым входами схемы сравнения, выход первого мультиплексора блока записи в постоянную память соединен с вторым входом второго элемента И, выход которого соединен с вторым входом дешифратора и первым входом первого преобразователя уровней сигналов, выход которого соединен с информационным входом блока постоянной памяти и через второй преобразователь уровней с вторым входом мультиплеквходом первого преобразователя уровней сигналов, информационный выходблока внешней памяти соединен счетвертым инФормационным входомкоммутатора и является информационным выходом устройства, одиннадцатый выход блока клавиатуры соединенс входом чтения блока оперативнойпамяти.На фиг. 1 приведена структурная схема устройства для записи и коррек. цин программ, на Фиг. 2 - структурные схемы блока записи в постоянную память, на фиг, 3 - блок формирования и коммутации адресов, на фиг.4 " блок задания режима,Устройство содержит блок 1 задания режима, блок 2 сравнения, блок 3 формирования и коммутации адресов,блок 4 индикации, блок 5 оперативной памяти, коммутатор 6, блок 7 клавиатуры, блок 8 записи в постоян;ную память, блок 9 внешней памяти вход 10 блока 1, выход 11 блока 7, входы 12-17 блока 1, блока 3 формирования и коммутации адресов, блоков 5 и 8, блока 9 внешней памяти и коммутатора 6, выходы 18-20 блока 1, выходы 21 и 22 блоков 9 и 8, выход 23 блока 3 Формирования и коммутации адресов, выход 24 сигнала "Совпадение" блока 2 сравнения, адресные входы 25 блоков 8 и 9, адресный вход 26 блока 5, адресный вход27 устройства, выход 28 блока 7,информационные входы 29 и 30 блока 3 Формирования и коммутации адресов н коммутатора 6, выход 31 индикацииблока 3 формирования н коммутацииадресов, выход 32 коммутатора, выходы 33 и 34 блоков 8 и 9 и триггер35, элемент И 36, генератор 37 импульсов, счетчик 38, элемент НЕ 39,элементы И 40 и 41, мультиплексор 50 42, схему 43 сравнения, элемент И 44,55 счетчик 45, мультиплексор 46, одновибратор 47, дешифратор 48, преобразователи 49 и 50 уровней сигналов,сора и с третьим информационным входом коммутатора, выход второго счетчика блока записи в постоянную память через одновибратор соединен с вторым входом первого элемента И блока записи в постоянную память и с вторым информационным входом коммутатора блока задания режима, выход дешифратора блока записи в постоянную память соединен с вторым10 блок 5 1 постоянной памяти, выход 52 мультиплексора 42, выход 53 мультиплексора 46, выход 54 схемы сравнения, вход/выход 55 блока 51, выход 56 преобразователя 50 уровня, счетчик 57, регистры 58 и 59, схему 60 сравнения, сумматор 61, коммутаторы 62 и 63, входы 64-66 занесения информации счетчика и регистров, входы 67 и 68 коммутаторов, коммутатор 69, элемент 70 задержки, элементы И-НЕ 71 и 72, элемент 73 задержки, элемент И 74, элемент ИЛИ 75, триггер 76, переключатель 77, входы 78- 82.Блок 9 обеспечивает стирание, запись, хранение и выдачу по выходу 34 на вход коммутатора 6 и выход устройства кодов программ, а также Формирование на выходе 21 стробового импульса, сопровождающего при чтении установление на выходе блока кода, считываемого с блока постоянной памяти слова, или конец операции при стирании и записи кода в блок постоянной памяти. Задание вида операции производится по входу 16 с блока 7, стробовый сигнал начала операции подается с выхода 19 блока 1, коды записываемьк в блок постоянной памяти слов пересыпаются с выхода 32 коммутатора 6. Блок 8 служит для записи кодов в блок постоянной памяти, считывания информации на вход коикутатора 6 и формирования на выходе 22 стробового импуль. са окончания записи слова в блок постоянной памяти. Сигнал "Запись" подается по управляющему входу 15 с выхода 11 блока 7, стробовый сигнал начала записи - с выхода 19 блока 1, код прожигаемого слова поступает с выхода 32 коммутатора 6. Блок 8 обес печивает также формирование и индикацию сигнала неисправимой ошибки, возникающей при программировании лишнего разряда или при несоответствии адресации блока постоянной памяти паспортным даиньм.Коммутатор 6 служит для подключения на вход блока памяти, в который записывается информация, выхода блока-источника информации. В качест ве последнего могут выступать блоки 5-9, соединенные своими выходами с информационными входами коммутатора. Приемниками могут быть блоки 5, 8 и 9, соединенные своиими инфор 1149268мационными входами 4 с выходом 32 коммутатора 6, а также блок 4 индикации, постоянно воспроизводящий код вьиода коммутатора на световом табло. Адрес коммутируемого канала задается по управляющему входу 17 блока 7.Блок 7, соединенный информационным выходом 28 через вход блока 3, Формирования и коммутации адресов с информационными входами счетчика 57 адресов, регистров 58 и 59, а также через коммутатор 6 - с информационными входами блоков 5, 8 и 9 и блока 4 индикации, осуществляет подачу начального и конечного адресов выбираемого сегмента памяти с произвольным доступом блока 5 и кода смещения адреса внешней памяти относительно адреса в блок 3, подачу кодов слов в запоминающие устройства с их одновременной индикацией блоком 4.Выход 11 блока 7 соединяется груп. повыми линиями связи с входами 12, 13, 16 и 1 блока 1, блока 3 фсрмиро вания и коммутации адресов, блока 9 внешней памяти, коммутатора 6 и одиночными линиями связи с входами 14 и 15 блока 5 памяти с произвольным доступом и блока 8.С выхода 11 блока 7 задаются ре.- жим работы устройства (работы с вычислительным устройством, автоматического чтения, контроля или записи участка программы, однократного чте. иия или записи по адресу), вид выполняемой операции - запись в блок 5 (вход 14), запись в блок 9 внешней памяти (вход 16), прожиг блока 51 (входы 15 и 78), стирание информации в блоке 51 (вход 16).управляющий вьиод служит также для подачи стробов занесения информации в счетчик 57 (вход 64) и регистры 58 и 59 (входы 65 и 66) дляразрешения или запрещения подачи сиг нала сравнения иа элемент И-НЕ 71, (вход 79) для подачи стробового сигнала "Пуск" (вход 80) в блок 1.Блок 1 формирует на выходах 18 и 19 сигналы стробирования счетчика 57 адресов, блоков 9 и 8, а также на выходе 20 сигнал "Выбор микросхемы" блока 5, используемый последним при записи информации. Необходимая длительность цикла считывания информации с блока внешней памяти обеспечивается элементами 70 и 73 задержки,длительность импульса "Выбор микросхемы" в режиме записи и момент егоподачи - элементом 70, которая также задерживает прохождение стробового импульса с коммутатора 69 на элемент И-НЕ 71 до момента установлениясигнала сравнения на втором ее входе,10Элемент И-НЕ 71 служит для запрещения или разрешения прохождениястробового сигнала на счетчик 57 иэлемент И 74 по уровням сигналовсо схем 2 и 60 сравнения сигнала повходу 79,5Блок 3 формирования и коммутацииадресов осуществляет адресацию блоков 5, 8 и 9, с помощью коммутатора62 по выходу 31 производит выдачукодов текущего адреса блоков 5 и 920и блока 5 конечного адреса и кодасмещения в блок 4 индикации, выполняет коммутацию коммутатором 63 адреса блока 9 внешней памяти с внешнего источника адреса, поступающего25на вход 27, или осуществляет с выхода сумматора 61 формирование схемой60 сравнения сигнала "Окончаниеоперации" при совпадении текущегоадреса блока 5 и конечного адреса,Зб записанного в регистре 58.Блок 8 обеспечивает подачу импуль.сов высокого напряжения в режимепров:ига на информационные входы-выходы 5,", блока 51, а также на входы35 "Питание" и "Выбор микросхемы" путеминверсии и умощнения импульсов с выходов дешифратора 48 и элементаИ 40 преобразователем 49 уровнейсигналов, Дешифратор 48, соединенный40 адресным входом с выходом счетчика45 прожигаемого разряда:и управляющим входом с вьиодом элемента И 40,Формирующего импульс записи при единичном значении программируемого раз.ряда, служит для подачи импульса про.жига через преобразователь 49 уровня на тот вход блока 51, который подлежит программированию, Генератор 37тактовых импульсов, счетчик 38,50 элемент НЕ 39, элементы И 40 и 41предназначены для Формирования пос,ледовательности импульсов записи (вы"ход элемента 40) и чтения (вьжод эле.мента 41) с заданной длительностью55 и скважностью. Триггер 35, соединенный выходом со схемами установки в ноль счетчиков 38 и 45, управляет работой, последних, устанавли"1149268 10 вая их в исходное (нулевое) состояние и разрешая или запрещая изменение значений на выходе. Счетчик 45 номера программируемого разряда (кроме дешифратора) задает номер коммутируемого канала мультиплексо" ру 42, пропускающему поразрядно код программируемого слова, и мультиплексору 46, входом которого является информационный выход блока 51, пропускаемый через преобразователь 50 уровня, Разряд программируе-. мого слова с выхода мультиплексора 42 проходит на третий вход элемента И 40 и в зависимости от значения пропускает или запрещает прохождения импульса записи на его выход.Одноразрядная схема 43 сравнения выполняет сравнение значений разрядов программируемого слова и выхода . блока 51, разрешая проход импульса чтения через элемент И 44 на счетчик 45 разрядов при совпадении и запрещая при несовпадении, а также вырабатывает и индицирует сигнал 11 11Неисправимая ошибка , если значения разряда блока 51 равно 1, а программируемого слова - О.Устройство работает следующимР бразом.Отладки программ осуществляют выполнением операций первоначального занесения кодов команд программы с блока 7 в блок 5, визуальной про" верки по индикации блока 4 правильности занесения кодов программы, перезаписи программы в блок 9, контроля перезаписи сравнением содержимого блоков 5 и 9 схемой 2 сравнения выявления ошибок в программе путем анализа ее выполнения на вычислительном устройстве, подключаемом к блоку 9 внешней памяти (если конкретное выполнение ВУ не допускает размещение программы во внешней па" мяти, последняя также может быть переписана с блока внешней памяти в память ВУ через стандартные блоки параллельного обмена) корректиров.ки программы в блоках 5 и 9 и записи ее отлаженного варианта (в случае необходимости) в интегральныесхемы блока 51.Корректировка программы можетзаключаться в исправлении кодов команд, вставке или удалении отдельных команд, или целых блоков программы. Исправление ошибок в кодах команд в зависимости от вида ошибки1и с интегральных схем перепрограммируемых постоянных запоминающихустройств (ИС ПИЗУ), применяемых вблоке 9, может быть выполнено непосредственной записью правильного кодав блок внешней памяти с блока 7 либо с предварительным исправлениеминформации в блоке 5, стиранием содержимого блока 9, записью в блок9 исправленной программы, сравнениемсодержимого блоков 5 и 9 с цельюконтроля правильности записи информации. При вставке или удалении команд программа переписывается из блока внешней памяти в блок памяти спроизвольным доступом, причем та 20часть программы, в которой измениласьнумерация команд, переписывается ссоответствующим смещением адресацииблока 9 относительно блока 5, задаваемым с блока 7,После записи добавляемых команд исправленная программа вновьзаносится в блок внешней памяти,Помимо отладки программ устройство позволяет также дублировать содержимое блока 51 с программами илитаблицами, записанными ранее, исп равлять восстановившиеся или запрограммировавшиеся в процессе эксплуатации разряды, осуществлять контрольправильности занесенной в блок 51информации. При дублировании содержи.мого блока 51 эталонная схема устанавливается в блоке 8, после переписи информации со схемы в блок 5 памяти она заменяется на схему, подлежащую программированию (прожигу)Управление работой устройства осуществляется с блока 7, при этом устчроиство может записывать коды команс б лока 7 в один иэ блоков 5 и 9дили программировать блок 51, перепи сывать информацию из одного блокапамяти в другой, переписывать информацию в выбранный блок памяти, сравнивать содержимое блока 5 памяти ссодержимым внешней памяти блока 51 Бо или с кодом, набираемым на блоке 7,индицировать содержимое блоков памяти, выхода блока 7 или блока 51вывыводить информацию из внешней памяУти по запросу и адресации другого55 устройстваВ оид перации, выполняемой устройством, задается с помощью переключа-.телей блока 7.Адреса блоков 5 и 9 могут совйадать или различаться на величину, задаваемую с блока 7, адрес внешней памяти может вводиться также извне устройства по входу 27. Формируемые адреса и смещение индицируются на блоке 4 индикации.Перед началом выполнения операций с помощью переключателей блока 7задается вид выполняемой операции, режим подачи стробовых сигналов в блок 7 формирования и коммутации адресов (одиночный или автоматический), разряд "Разрешение" операции сравнения, устанавливаются коды управления коммутаторами 6, 62 н 63, в блок 3 пересылаются коды начального и конечного адресов, пересылается код смещения адресов блока 8 от" носительно адресов блока 5. Подачей стробового импульса "Пуск" осуществляется запуск устройства, Если производится пересылка информации с внешней памяти на выход устройства .по запросу и адресации с другого устройства, задание адресов и смещение не производятся и стробовый импульс с блока 7 не подается. При пересылке начального и конечного адресов и кода смещения в счетчик 57 и регистры 58 и 59 блока 3 переключателями блока 7, соединенными с управляющими входами коммутатора 6, набирается код канала блока 7, что позволяет контролировать набираемые коды на световом табло блока 4, На информационном выходе блока 7 набира ется код пересылаемого слова и с упРавляющего Выхода через вход блока 3 подается строб занесения в выбранный регистр или счетчик, фиксирующий установленную на соединенных параллельно информационных входах блоков 57-59 информацию.Изменение кода счетчика 57 производится импульсами, подаваемыми на стробовый вход 18 счетчика с первого выхода блока 1. По достижении кодом на выходе значения конечного адреса, зафиксированного регистром 58, на выходе 23 блока устанавливается сигнал совпадения, формируемый схемой 60 сравнения, запрещающий прохождение импульсов через элемент И-НЕ 71 блока 1 на стробовый вход 18 счетчика 57.Адрес блока 5 памяти подается непосредственно с выхода 26 счетчи 5 10 15 20 30 З 5 40 45 ка 57, адрес внешней памяти и блока 51 либо пропускается коммутатором 63 от внешнего источника, либо получается суммированием кодов счетчи. ка 57 и регистра 59 смещения на сумматоре 61.формирование импульсов стробирования счетчика адреса осуществляется блоком 1 по стробовым импульсам, пропускаемым по входу 22 переключа" телем 69 с блока 8 при выполнении операции программирования блока 51 или же по входу 21 с блока 9 во всех остальных случаях, Инвертированный импульс с выхода переключателя 69 через элемент 70 задержки подается на вход элемента И-НЕ 71. Если на двух других его входах держится высокий потенциал, стробовый импульс проходит на выходе 18 блока 1, если при высоком потенциале на шине 79 "Разрешение" на втором входе элемента 72 установится высокий потенциал, соответствующий несовпадению кодов на входах блока 2, элемент 7 1 также, как и при совпадении кодов на входе схемы 60, запретит проход стробовых импульсов на выход 18 блока 1 и на вход элемента 73 задержки, При низком потенциале на шине 79 "Разрешение" влияние результата сравнения кодов блоком 2 на прохождепие импульсов через элемент И-НЕ 71 исключается.Стробовые импульсы, проходящие с выхода элемента И-НЕ 71 через элемент задержки, поступают на элемент И 74, второй .вход которого соединен с выходом 81 переключателя режимов блока 7. Если выбран режим автоматический, высокий потенциал на этом входе не препятствует проходу импульса через элементы И 74 и ИЛИ 75; переключатель 77 на выход 19 устройства. В режиме подачи одиночных импульсов (нулевое значение на управляемом входе элемента И 74 постояв но держит нулевое значейие и на его выходе) через элемент ИЛИ 75 могут проходить только стробовые импульсы по входу 80 с блока 7.Переключатель 77 в зависимости от уровня сигнала на управляющем вхо. де 82 пропускает на выход импульсы либо с выхода элемента 75, либо по входу 10 с внешнего источника,Триггер 76 формирует импульсы записи информации блоку 5, длительность которых равна времени задержки сигнала на элементе 70 задержки.Запись и стирание информации блоком 9 производится по стробовому импульсу, подаваемому на вход синхро низации блока 9 с выхода 19 блока 1. Адрес ячейки записи и код записываемого слова устанавливаются на входе 25 до момента подачи импульса.Сигналом с выхода 19 блока 1 осу ществляется и запуск блока 8 при выполнении операции прожига.Заносимый в блок 51 код с выхода 32 коммутатора 6 поступает на вход мультиплексора 42, а с небольшой 15 задержкой с выхода 19 на вход синхронизации блока 8 подается стробовый импульс, устанавливающий на выходе триггера 35 низкий потенциал, разрешающий работу счетчикам 38 и 20 45. Генератор 37 импульсов, счетчик 38, элементы И 40 и 41 и НЕ 39 служат для формирования импульсов записи-чтения. Мультиплексор 42, управляемый счетчиком 45, пропускает по- д очередно разряды программируемого слова на входы элемента И 40 и схемы 43, когда программируемый разряд отличен от нуля, т.е. должен записы" ваться, и сформированные импульсы с выхода И 40 пропускаются на вход преобразователя 49 уровня и на управ. ляющий вход дешифратора 48. С выхода преобразователя 49 высоковольтные импульсы подаются на входы питания и разрешения блока 51. Адресные входы дешифратора также соединены с выходом счетчика 45, что обеспечивает синхронное формирование с импульсами питания и разрешения импульсов программирования разрядов,40 подаваемых на информационные блоки 51.Для считывания информации с блока 51 применяется преобразователь 5045 уровня, запрещающий прохождение импульсов программирования высокого напряжения на входы мультиплексора 46 и информационный выход 33 блока. Сравнение кодов программируемого разряда входного слова и выхода блока 51 производится поразрядно схемой 43 сравнения в паузах между импульсами программирования. Если срав нение не произошло, импульс считывания задерживается на элементе И 44,сигналом с выхода схемы 43 и код на счетчике 45 не изменяется до тех пор, пока разряд не запрограммируется, После программирования всех разрядов импульс с одновибратора 47, формируемый по заднему фронту старшего разряда счетчика 45, устанавливает триггер в единичное состояние, при этом счетчики 42 и 45 сбрасываются в ноль и блок ожидает прохода следующего запускающего стробового импульса.В режиме чтения триггер 35 постоянно находится в единичном состоянии и формирование импульсов програм. мирования не происходит.Такое построение предлагаемого устройства позволяет достаточно просто осуществлять занесение информации с блока в память с произвольным доступом во внешнюю память, выполненную на ППЗУ, выполнять коррекцию программы, записанной во внешнюю память, причем введение смещения адресов обеспечивает достаточно простое внедрение пропущенных операторов, переписывать отработанные полностью программы в блоки постоянной памяти, Применение в качестве внешней памяти устройства ППЗУ позволяет проводить отработку программ в течение длительных промежутков времени.
