Опора конвертера
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Формула
Опора конвертера, содержащая разъемный корпус и установленный на цапфе подшипник с роликовыми телами качения, разъемными наружной и внутренней обоймами и средствами крепления подшипника на цапфе с дистанционными кольцами, отличающаяся тем, что, с целью повышения надежности и долговечности, наружная обойма снабжена кольцевым выступом, вставленным в кольцевую выемку, выполненную в корпусе, и соединена с корпусом при помощи радиально расположенных крепежных элементов, проходящих через цилиндрические бурты, выполненные по краям внутренней поверхности наружной обоймы, а внутренняя обойма снабжена кольцевыми выступами, вставленными в кольцевые выемки на торцовых поверхностях дистанционных колец.
Описание
Целью изобретения является повышение надежности и долговечности.

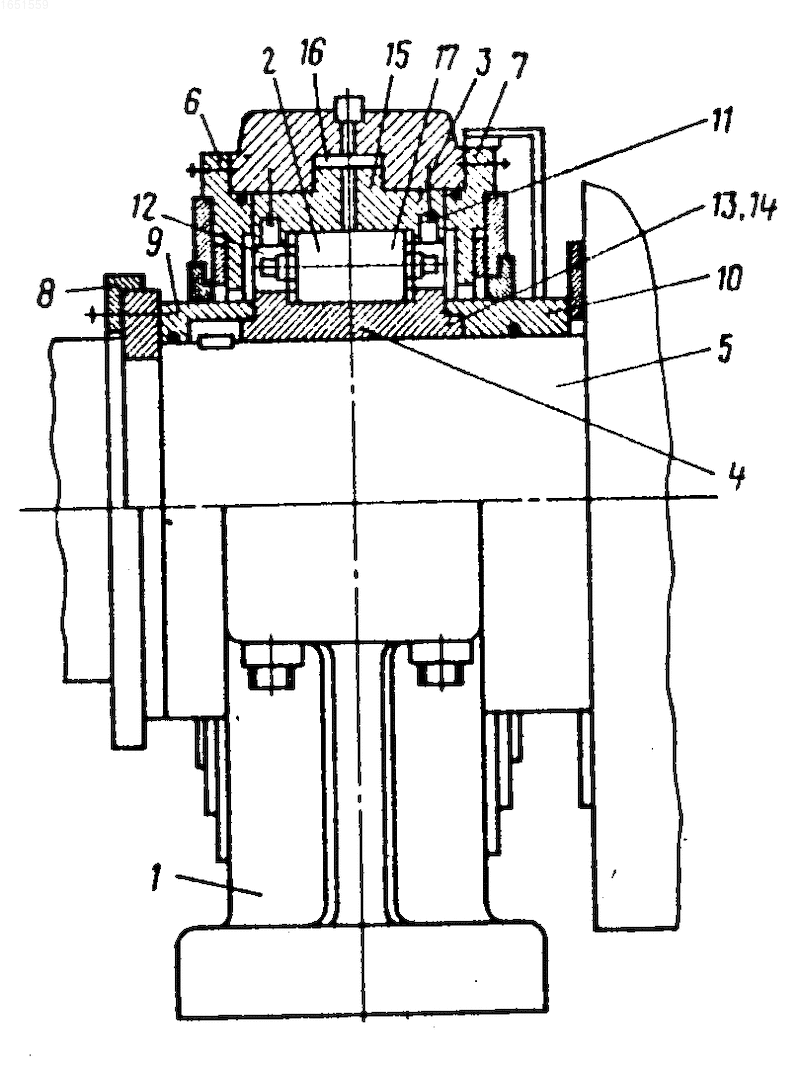

На чертеже изображена опора, общий вид.
Опора конвертера включает разъемный корпус 1, подшипник 2 с наружной 3 и внутренней 4 обоймами, установленный на цапфе 5 опорного кольца конвертера, крышки 6, 7, средства крепления 8 подшипника 2 на цапфе 5 с дистанционными кольцами 9, 10. Наружная обойма 3 жестко соединена с корпусом 1. Соединение обоймы 3 с корпусом 1 выполнено, например, с помощью радиально расположенных болтов 11, проходящих через цилиндрические бурты 12, расположенные по краям внутренней поверхности наружной обоймы 3. Дистанционные кольца 9, 10 соединены с внутренней обоймой 4 замковыми соединениями, выполненными в виде выступов 13 на торцовой поверхности внутренней обоймы 4 и соответствующих кольцевых выемок 14 на торцовой поверхности дистанционных колец 9, 10. Соединение наружной обоймы 3 с корпусом 1 выполнено при помощи выступа 15 и выемки 16.
Во время работы конвертера роликовые тела качения 17 подшипника 2 перекатываются по беговым дорожкам наружной обоймы 3, расположенной в корпусе 1 и внутренней обоймы 4, находящейся на цапфе 5. Под воздействием контактных напряжений беговые дорожки обойм 3, 4 наклепываются, что приводит к возникновению остаточных напряжений в теле обойм, которые стараются видоизменить их форму (конфигурацию) и образовать зазоры между посадочными поверхностями на корпусе 1 и цапфе 5.
Кольцевые выемки 14 на торцовых поверхностях дистанционных колец 9, 10 воспринимают усилия, возникающие от остаточных напряжений в теле обоймы 4, и не дают ей деформироваться. Радиально расположенные болты 11, проходящие через цилиндрические бурты 12, расположенные по краям внутренней поверхности наружной обоймы 3, воспринимают усилия от остаточных напряжений в теле обоймы 3 и не дают ей деформироваться.
Максимальная величина усилий, возникающих от контакта тел качения 16 с наружной обоймой 3, приходится на центральную утолщенную часть обоймы, что уменьшает напряжения в теле обоймы.
Жесткое соединение наружной обоймы с корпусом повышает надежность и долговечность без увеличения габаритных размеров и массы наружной обоймы для избежания влияния на нее нагрева и наклепа, возникающих при работе (обойма и корпус соединены между собой и составляют единую деталь).
Соединение наружной обоймы с корпусом в виде радиально расположенных болтов не требуют увеличения габаритов для их расположения и сохраняет равномерную жесткость по длине окружности, а тем самым повышает надежность и долговечность опоры.
Изобретение относится к черной металлургии, конкретно к конструкциям сталеплавильных конвейеров. Целью изобретения является повышение надежности и долговечности. Наружная обойма 3 снабжена кольцевым выступом 15, вставленным в кольцевую выемку 16, выполненную в корпусе 1, и соединена с корпусом 1 при помощи радиально расположенных крепежных элементов 11, проходящих через цилиндрические бурты 12. Внутренняя обойма 4 снабжена кольцевыми выступами 13, вставленными в кольцевые выемки 14 на торцовых поверхностях дистанционных колец 9, 10. Соединение наружной обоймы с корпусом повышает жесткость опоры, а соединение внутренней обоймы с дистанционными кольцами посредством замковых соединений улучшает фиксацию подшипника. Указанные факторы обуславливают повышение надежности и долговечности конструкции. 1 ил.
Рисунки
Заявка
4468951/02, 01.08.1988
Череповецкий металлургический комбинат им. 50-летия СССР
Данилов Л. И, Сорокин А. М, Липухин Ю. В
МПК / Метки
Метки: конвертера, опора
Опубликовано: 20.05.1996
