Взрывомагнитный генератор
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Формула
ВЗРЫВОМАГНИТНЫЙ ГЕНЕРАТОР, содержащий наружный цилиндрический спиральный проводник и расположенный соосно внутри наружного проводника и заполненный зарядом взрывчатого вещества внутренний проводник, выполненный из сопряженных цилиндрического и конического участков, причем большее основание конуса обращено в сторону нагрузки, отличающийся тем, что, с целью увеличения выходной энергии путем повышения эффективности сжатия магнитного потока, наружный спиральный проводник над коническим участком внутреннего проводника выполнен с увеличивающимся в 1,5 2,0 раза в сторону нагрузки шагом намотки, основание спирального проводника со стороны нагрузки расположено на одной плоскости с большим основанием конического участка внутреннего проводника, причем разность
Rн и Rв между внутренним радиусом наружного спирального цилиндрического проводника Rсп и наружными крайними радиусами конического участка внутреннего проводника соответственно удовлетворяет соотношениям:
0,15Rсп
Rн 0,25Rсп и
0,4Rсп Rв 0,45Rсп.
Описание
Цель изобретения увеличение выходной энергии путем повышения эффективности сжатия магнитного потока.

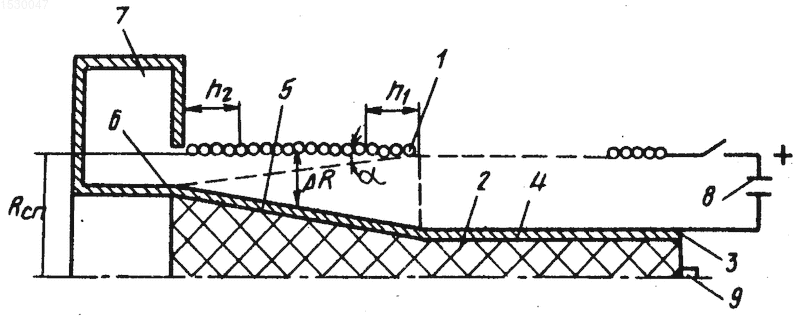

На чертеже представлен взрывомагнитный генератор в разрезе.
Генератор состоит из наружного цилиндрического спирального проводника 1 и расположенного соосно внутри наружного проводника 1 и заполненного зарядом 2 взрывчатого вещества (ВВ) внутреннего проводника 3, выполненного из цилиндрического 4 и конического 5 участков.
Большое основание 6 конического участка 5 обращено в сторону нагpузки 7. Наружный спиральный цилиндрический проводник 1 над коническим участком 5 внутреннего проводника 3 выполнен с увеличивающимся в 1,5-2 раза в сторону нагрузки 7 шагом намотки h1 и h2. Разности
Rни Rв между внутренним радиусом наружного спирального цилиндрического проводника lRсп и наружными крайними радиусами конического участка 5 внутреннего проводника 3 удовлетворяют соотношениям0,15Rсп
Rн 0,25Rспи0,4Rсп
Rв 0,45RспОснование спирального проводника 1 со стороны нагрузки расположено на одной плоскости с большим основанием 6 конического участка внутреннего проводника 3. Кроме того, генератор содержит источник первоначальной энергии, например, в виде заряженного конденсатора 8 и систему 9 инициирования заряда 2, расположенную со стороны источника энергии.
Генератор работает следующим образом.
После окончания разряда конденсатора 8 и завершения запитки ВМГ подрывается системой 9 инициирования. Под действием детонационной волны в заряде 2 внутренний проводник 3, разлетаясь, генерирует ток и энергию в спиральном ВМГ с передачей в нагрузку 7. По мере движения детонационной волны по заряду ВВ и сжатия магнитного потока разлетающимся внутренним проводником ток в генераторе увеличивается. По мере роста тока увеличивается сила, действующая на витки и направленная вдоль оси спирали. Когда ток в генераторе достигает большой величины, сжатие потока осуществляется коническим участком внутреннего проводника, благодаря чему смещение витков уменьшается и устраняется перемыкание витков. Основная часть энергии генерируется над конической частью внутреннего проводника.
Изобретение относится к взрывным источникам электрической энергии, а более конкретно к спиральным взрывомагнитным генераторам (ВМГ). Цель изобретения увеличение выходной энергии. ВМГ состоит из наружного цилиндрического спирального проводника 1, расположенного внутри проводника 1 и заполненного зарядом 2 взрывчатого вещества внутреннего проводника 3, выполненного из цилиндрического 4 и конического 5 участков. Большое основание 6 конического участка обращено в сторону нагрузки 7. После завершения запитки ВМГ подрывается с помощью системы 9 инициирования. Внутренний проводник 3, разлетаясь, генерирует ток в спиральном проводнике 1 с передачей энергии в нагрузку 7. Сжатие потока при достаточно большой величине тока осуществляется коническим участком 5 внутреннего проводника 3. За счет этого уменьшается смещение витков и устраняется их перемыкание. 1 ил.
