Способ геоэлектроразведки
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1436675
Авторы: Кашик, Мандельбаум, Рыхлинский
Формула
СПОСОБ ГЕОЭЛЕКТРОРАЗВЕДКИ, при котором пропускают через исследуемую среду ток, тем самым возбуждая электромагнитное поле, измеряют на заданном расстоянии от источника с помощью измерительных электродов первую и вторую осевые разности потенциалов на заданной частоте, по которым рассчитывают картируемый параметр, отличающийся тем, что, с целью повышения чувствительности, разрешающей способности и помехозащищенности, возбуждают электромагнитное поле, пропуская через исследуемую среду периодическую последовательность знакопеременных прямоугольных импульсов тока, производят измерение первой и второй разностей потенциалов, осуществляя выделение первых гармоник из выборки указанных разностей в двух не перекрывающихся интервалах времени - первом и втором в паузах между импульсами тока, а картируемый параметр
t рассчитывают по формулеt =
-
,
где t1 - первый интервал времени, начало которого сдвинуто относительно заднего фронта токового импульса; t2 - второй интервал времени, начало которого совпадает с концом первого интервала времени, а конец совпадает с концом паузы импульса тока;Ux
1 , 2Ux 1 - первые гармоники временных выборок первой и второй разностей электрических потенциалов соответственно.
Описание
Цель изобретения - повышение чувствительности, разрешающей способности и помехозащищенности.

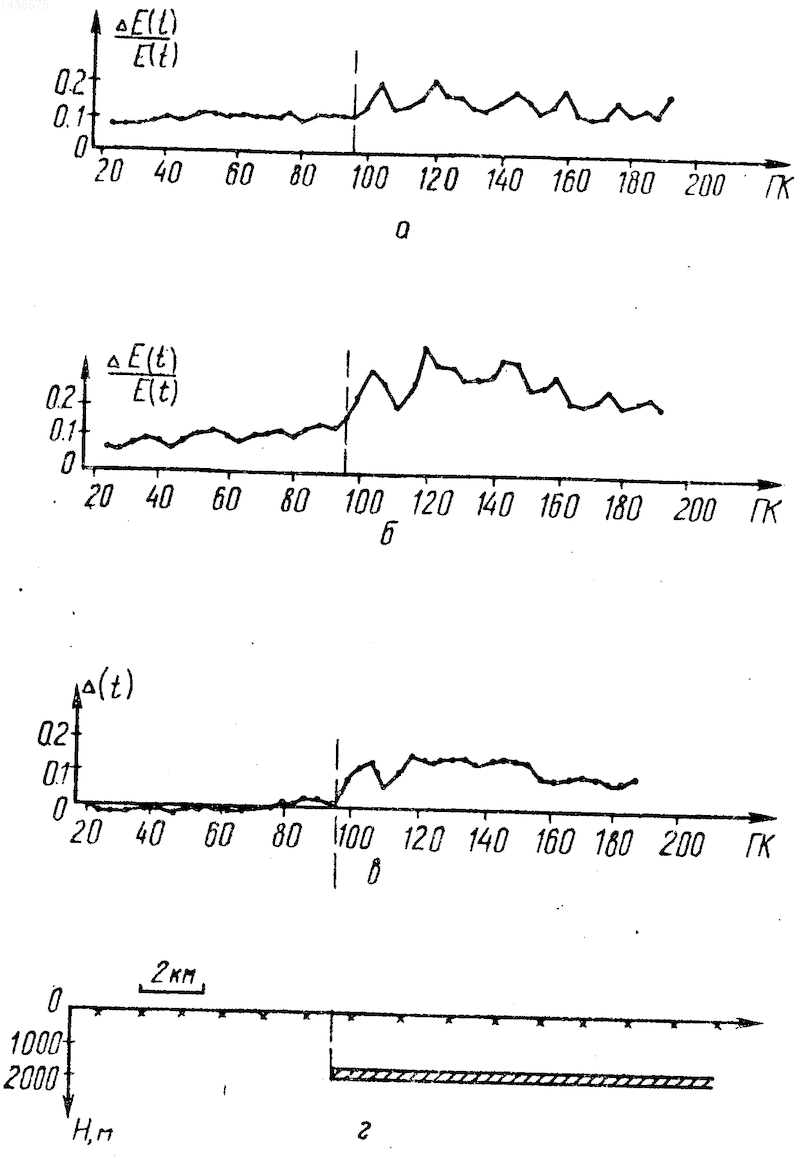

Способ поясняется чертежом.
Способ реализуют следующим путем.
В токовый диполь АВ подают периодические прямоугольные знакопеременные импульсы тока, возбуждают электромагнитное поле в среде. С измерительного дипольного датчика M1 M2 , измеряющего первую разность электрических потенциалов
U
, и измерительного датчика второй разности 2 U
N
, состоящего из трех заземлений М1NM2, подают сигналы переходных процессов в заданные интервалы времени t1 и t2каждой из пауз. Из этих сигналов на каждой частоте зондирования 1выделяют первую гармонику, тем самым осуществляют измерение разностей потенциалов вблизи токового диполя АВ.Картируемый параметр
t рассчитывают по формулеt =
-
, где t1 - первый интервал времени, начало которого сдвинуто относительно заднего фронта токового импульса; t2 - второй интервал времени, начало которого совпадает с концом первого интервала времени, а конец совпадает с концом паузы импульса тока;U
, 2U
, - первые гармоники временных выборок первой и второй разностей электрических потенциалов соответственно.Для получения максимальной глубинности и чувствительности второй интервал времени
t2 измерения переходных процессов задают в промежутке всей второй половины каждой паузы, а первый интервал t1задают в промежутке второй четверти паузы.Способ опробован при оконтуривании нефтегазовых месторождений и позволяет уверенно выделить контуры нефтегазовых залежей. Залежь выделяется устойчивой аномалией. В нормальном поле за пределами залежи кривая профилирования
t имеет фоновые значения, близкие к нулевой линии.Изобретение относится к геофизике, а более конкретно к способам геоэлектроразведки, и предназначено для поиска и оконтуривания нефтегазовых залежей с использованием искусственного источника электромагнитного поля. Цель - повышение чувствительности, разрешающей способности и помехозащищенности. Возбуждают электромагнитное поле, пропуская через исследуемую среду периодическую последовательность знакопеременных прямоугольных импульсов тока. Производят измерение первой и второй разностей потенциалов с помощью измерительных электродов. Осуществляют выделение первых гармоник из выборки указанных разностей в двух не перекрывающихся интервалах времени - первом и втором в паузах между импульсами тока. Рассчитывают картируемый параметр
t по формуле
, где t1 - первый интервал времени, начало которого сдвинуто относительно заднего фронта токового импульса; t2 - второй интервал времени, начало которого совпадает с концом паузы тока,
,
- первые гармоники временных выборок первой и второй разностей электрических потенциалов соответственно. 1 ил. Рисунки
Заявка
4216994/25, 31.03.1987
Всесоюзный научно-исследовательский геологоразведочный нефтяной институт
Рыхлинский Н. И, Кашик А. С, Мандельбаум М. М
МПК / Метки
МПК: G01V 3/06
Метки: геоэлектроразведки
Опубликовано: 30.06.1994
Код ссылки
<a href="https://patents.su/1-1436675-sposob-geoehlektrorazvedki.html" target="_blank" rel="follow" title="База патентов СССР">Способ геоэлектроразведки</a>
