Наборный экран
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Формула
НАБОРНЫЙ ЭКРАН, содержащий индикаторные панели, каждая из которых включает верхнюю и нижнюю светопроницаемые диэлектрические пластины, системы электродов между ними, образующие при пересечении ячейки индикации, отличающийся тем, что, с целью повышения разрешающей способности, верхние пластины панелей смещены относительно нижних таким образом, что в местах стыковки панелей разноименные пластины наложены внахлест друг на друга, а индикаторные ячейки, расположенные в местах стыковки, смещены к наружной стороне выступающей пластины и зазор между панелями заполнен прозрачным веществом с коэффициентом преломления, соответствующим материалу пластин.
Описание
Известна конструкция газоразрядных индикаторных панелей, содержащих обкладочные диэлектрические пластины, на внутренних поверхностях которых находятся катоды и аноды, разделенные газовым промежутком. Недостатком таких панелей является ограниченность размеров индикаторного поля, не позволяющая использовать их в качестве экранов коллективного пользования. Небольшие размеры газоразрядных индикаторных панелей, достигнутые в настоящее время, не превышают 1 м по диагонали.
Известен также наборный экран, содержащий индикаторные панели, каждая из которых включает верхнюю и нижнюю диэлектрические пластины, системы электродов между ними, образующие при пересечении ячейки индикации. Недостатком данного экрана является значительная толщина шва герметизации панелей, что не позволяет изготавливать на них экраны с высокой разрешающей способностью.
Целью предлагаемого изобретения является повышение разрешающей способности наборного экрана.
Указанная цель достигается тем, что в известном наборном экране, содержащем индикаторные панели, каждая из которых включает верхнюю и нижнюю диэлектрические пластины, системы электродов между ними, образующие при пересечении ячейки индикации, верхние пластины панелей смещены относительно нижних таким образом, что в местах стыковки панелей разноименные пластины наложены внахлест друг на друга, а индикаторные ячейки, расположенные в местах стыковки, смещены к наружной стороне выступающей пластины и зазор между панелями заполняется прозрачным веществом с коэффициентом преломления, соответствующим материалу пластин.
При такой конструкции панелей крайние ячейки стыкуемых панелей могут размещаться вплотную друг к другу и даже заходить друг за друга, что позволяет располагать ячейки в панели без промежутков между ними и тем самым достигается увеличение разрешающей способности.
Обязательным условием для нормальной индикации, а именно для беспрепятственного прохождения излучения разряда, шов герметизации панели в наборном экране должен быть прозрачным.
Конструкция наборного экрана поясняется фигурами.

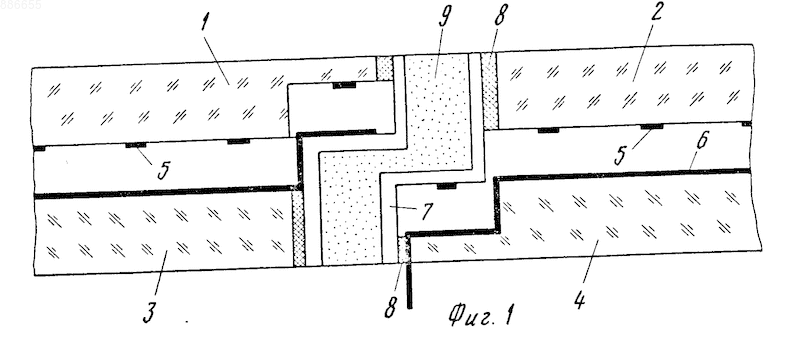

На фиг. 1 стыкуемые панели имеют верхние диэлектрические пластины 1 и 2 и нижние диэлектрические пластины 3 и 4, на которых расположены аноды 5 и катоды 6, образующие при пересечении ячейки индикации. Герметизируются панели с помощью диэлектрических полос 7 и прозрачных швов 8 герметизации. С целью улучшения качества индикации, в месте стыковки зазор между панелями заполняется прозрачным веществом 9 с коэффициентом преломления света, близким к стеклу.

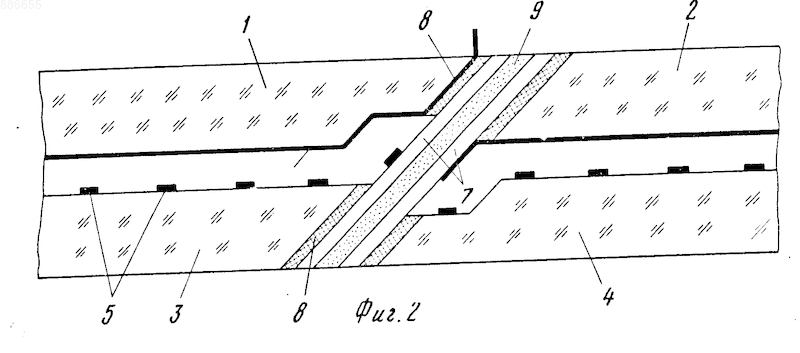

На фиг. 2 показан другой вариант наборного экрана. Стыкуемые панели экрана также имеют верхние диэлектрические пластины 1, 2 и нижние диэлектрические пластины 3, 4, на которых расположены аноды 5 и катоды 6, образующие при пересечении ячейки индикации. Герметизируются панели с помощью диэлектрических полос 7 прозрачных швов 8 герметизации. Зазор между панелями заполняется прозрачным веществом 9.
Работает прибор следующим образом.
Все катоды 6 и аноды 5 подсоединены к схеме управления. В цепи каждого анода 5 имеется ограничительное сопротивление. Схема управления осуществляет последовательную развертку по катодам. Для высвечивания определенной ячейки индикаторного поля в момент прихода импульса напряжения на катод, соответствующий этой ячейке, на анод подают импульсное напряжение, величина которого в сумме с напряжением на катоде достаточна для зажигания разряда. Зажигание ячеек, отображающих информацию, производится последовательно по всему экрану с частотой больше частоты мерцания, воспринимаемых человеческим глазом, в результате чего оператор воспринимает изображение как непрерывную индикацию.
Применение данного наборного экрана позволит создать устройство отображения информации коллективного пользования большой информационной емкости с высокой разрешающей способностью; доступно для транспортировки и ремонта (замены отдельных индикаторных панелей экрана).
Рисунки
Заявка
2967467/21, 31.07.1980
Азаров А. А, Спиряков С. Б
МПК / Метки
МПК: H01J 17/49
Опубликовано: 27.01.1995
