Магнитострикционный ферритовый материал
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Формула
МАГНИТОСТРИКЦИОННЫЙ ФЕРРИТОВЫЙ МАТЕРИАЛ для магнитострикционных и электромеханических фильтров, содержащий окись железа, закись никеля и закись кобальта, отличающийся тем, что, с целью повышения величины затухания нелинейности фильтров, он дополнительно содержит пятиокись ниобия при следующем соотношении компонентов, мас.%:
Закись никеля 26,75 - 30,05
Закись кобальта 0,3 - 0,9
Пятиокись ниобия 0,1 - 1,0
Окись железа Остальное
Описание
Известны ферриты, используемые для изготовления сердечников. Недостатком их является нелинейность амплитудной зависимости магнитоупругих параметров (коэффициента магнитомеханической связи, механической добротности, температурного коэффициента резонансной частоты и др.), что приводит к нелинейным искажениям сигналов в процессе передачи.
Наиболее близким к предлагаемому по технической сущности и достигаемому эффекту является магнитострикционный ферритовый материал, имеющий следующий состав, мас. % : Закись никеля 25,0-35,0 Закись кобальта 0,1-10,0 Закись меди 0,1-10,0 Окись свинца 0,5-3,0 Двуокись кремния 0,2-1,0 Борный ангидрит 0,1-0,5 Окись железа Остальное
Недостатком известного материала является недостаточно высокое значение величины затухания нелинейности фильтров, изготовленных из них.
Целью изобретения является повышение величины затухания нелинейности фильтров.
С этой целью предложен магнитострикционный ферритовый материал, который отличается от известного тем, что он дополнительно содержит пятиокись ниобия при следующем соотношении компонентов, мас.%: Закись никеля 26,75-30,5 Закись кобальта 0,3-0,9 Пятиокись ниобия 0,1-1,0 Окись железа Остальное

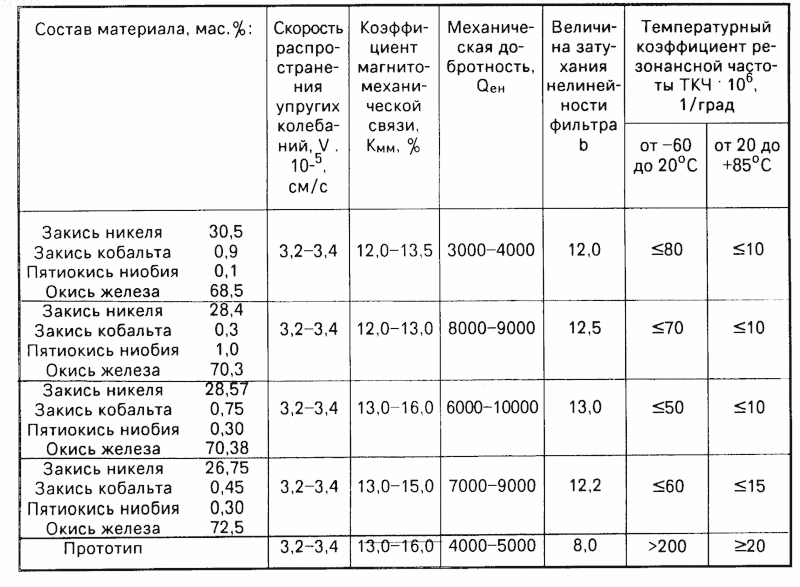

В таблице приведен сравнительный анализ свойств предложенного и известного материалов.
Как следует из приведенных данных, добавка пятиокиси ниобия в состав магнитострикционного ферритового материала позволила повысить коэффициент затухания нелинейности фильтра и улучшить термостабильность параметров материала по сравнению с материалом, не содержащим пятиокись тантала.
Сердечники из материала предложенного состава получают по окисной технологии. Температура ферритизации составляет 800-850оС, температура спекания 1180-1200оС. Смешение окислов и помол ферритового порошка производят в вибромельнице в течение 2 ч при соотношении ферритовая масса:шары = 1:10.
Рисунки
Заявка
2706716/02, 04.01.1979
Преснова Л. А, Ерастова В. И, Обухов А. А, Клюева Л. А
МПК / Метки
Метки: магнитострикционный, материал, ферритовый
Опубликовано: 15.08.1994
Код ссылки
<a href="https://patents.su/0-747349-magnitostrikcionnyjj-ferritovyjj-material.html" target="_blank" rel="follow" title="База патентов СССР">Магнитострикционный ферритовый материал</a>
Устройство для измерения затухания нелинейности четырехполюсников
Номер патента: 122542
Опубликовано: 01.01.1959
Автор: Турин
МПК: G01R 27/28
Метки: затухания, нелинейности, четырехполюсников
...изобретения поясняется блок-схемой устройства. Здесь: 1 - генератор основной частоты, используемый при измерении по гармоник 2 м и по комбинациям; 2 - генератор Для измерений Затух 2 нп 11 нслннейности по комбинациям; о - фильтр для подавления гармоник генератора 1; 4 - магазин затуханий; 5 - измеряемьш объект: 6 - блок выделения продукта нелинейности, состоящий из усилительно-огр)ниИтегьной схемы и резонансного усилителя, выделяющего напряжение той частоты, для которой производится измерение затухания нелинейности;7 - . табилизируюшая ячейка с термистором; 8 - образцовьш магазин затухания; 9 - фильтр для подавления основной частоты и 10 - -индикатор.М 122542 Описываемое уст 1 ОЙство уменьшает возз 1 ожностъ внесения...
Устройство для измерения затухания нелинейности четырехполюсников
Номер патента: 138274
Опубликовано: 01.01.1961
Автор: Турин
МПК: G01R 27/28
Метки: затухания, нелинейности, четырехполюсников
...Затем производилось сравнение затуханий в измеряемом и эталонном каналах, При этом необходимо отметить, что частоты колебаний на выходе обоих каналов точно равны между собой, Недостаток известного устройства состоит в том, что появляются трудности при изменении болелиих (порядка 16 и более непер) величин затухания нелинейности.В описываемом устройстве указанный недостаток устранен путем использования взаимно корреляционного приемника с синхронным детектором.Влок-схема устройства для измерения затухания нелинейности четырехполюсника приведена на чертеже.Электрические колебания от измерительного генератора 1 через регулировочный магазин 2 затуханий и фильтр 3 нижних частот поступают в измеряемый объект 4, Кроме того, колебания...
Способ переработки железистых гидратных кеков, содержащих никель и кобальт
Номер патента: 996495
Опубликовано: 15.02.1983
Авторы: Болгова, Бурухин, Волков, Глумилин, Гулевич, Гуревич, Гутин, Евстратова, Ершов, Казанский, Лавренов, Ларионова, Лифшиц, Лобойко, Помолов, Пономарев, Савкин, Сачко, Чалкин
МПК: C22B 23/04
Метки: гидратных, железистых, кеков, кобальт, никель, переработки, содержащих
...с содержанием желе за 0,5-1,5 г/л нейтрализуют раствором соды рН 5,0-5,5, осадок отделяют одним из известных способов, например сгущением или фильтрацией на свечевых фильтрах, и пульпу осадка направляют на стадиальную нейтрализацию, Осадок со свечевых фильтров является "мягким" нейтрализатором, использование которого исключает создание очагов с повышенным значением рН. На первой стадии нейтрализации осуществляют доокисление закисного железа исходной пульпой железистых кеков, которую дозируют по величине окислительновосстановительного потенциала. Окисление железа осуществляется гидроокисями никеля и кобальта, содержащимися в кеке, при этом никель и кобальт восстанавливаются и переходят в раствор, а гидроокиси железа в процессе...
Керамический материал
Номер патента: 384800
Опубликовано: 01.01.1973
МПК: C04B 35/01, C04B 35/495
Метки: керамический, материал
...Вместо эртовиобата индия ,можно иапользо 1 вать ортотанталат индия, В казачестве исходных соединений берут пяти- окись ниобия (или пятиокись тантала) и окись иидия или любые соединения, образующие перечисленные окислы при термическом разложении.Материал, получают следующим образом. Сначала тщательно измельченные и перемещенные компоненты птихты обжигают в свободнолежащем состоянии при температуре 1200 С в атмосфере воздуха в течение 48 час. Затем полученный материал медленно охлаждают, перетирают, брикетируют (с 5 добавлением в качестве пластификатора10%-ного водного раствора поливинилового спирта в количеспве 5% ют веса шихты) и опекают в воздушной апмосфере, в вакууме или в инертной атмосфере при температуре 10 1500 в 16 С в...
Способ разделения смесей карбонилов никеля, кобальта и железа
Номер патента: 385595
Опубликовано: 01.01.1973
Автор: Авторы
МПК: B01D 37/00, C01G 49/16, C01G 51/02, C01G 53/00
Метки: железа, карбонилов, кобальта, никеля, разделения, смесей
...корбонича железатфильтровывают ьта. В результа 1 ла кобальта. бонильную сую из 68 ве вес. % окт % пентакаи с 20 С и онила кобал октакарбон Пример. Кар ве 350 г, состоящ нила никеля, 27 бальта и 5 вес, охлаждают до ми кристаллы карбо те получают 93 г 0 тет изобрете Изобретение оления смесей каржелеза,Известен способ разделения смесей карбонилов кобальта, никеля и железа путем дистилляции в виде летучих карбонильных соединений в токе окиси углерода или инертного газа с последующей раздельной конденсацией карбонилов. Процесс осуществляют в несколь. ко ступеней.С целью упрощения процесса и наиболее полного выделенная из смеси карбонила кобальта, являющегося наиболее ценным компонентом, карбонильную смесь охлаждают до минус 20 С,...
Предыдущий патент: Способ получения порошка феррита бария для эластичных магнитов
Следующий патент: Способ получения реактива для определения активированного парциального тромбопластинового времени
Случайный патент: 417671
