Газоразрядный элемент озонатора
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Формула
1. ГАЗОРАЗРЯДНЫЙ ЭЛЕМЕНТ ОЗОНАТОРА, содержащий электроды, установленные с зазором один к другому, и устройства для подвода и вывода кислородсодержащей и озоносодержащей газовых сред, отличающийся тем, что, с целью повышения производительности озонатора, за счет более равномерного распределения плотности разряда, расстояние между электродами уменьшается по ходу газа.
2. Газоразрядный элемент по п.1, отличающийся тем, что электроды установлены под углом один к другому.
3. Газоразрядный элемент по п.1, отличающийся тем, что один из электродов выполнен ступенчатым.
4. Газоразрядный элемент по п.1, отличающийся тем, что один из электродов выполнен переменной толщины, увеличивающейся по ходу газа.
Описание
Известен газоразрядный элемент озонатора, содержащий электроды, установленные с зазором один к другому, через который пропускают озонируемый воздух, устройства для ввода и вывода газа. Зазор между электродами является разрядным промежутком, в котором образуется озон, и постоянен по всему разрядному промежутку.
Процесс образования озона происходит непрерывно во всем разрядном промежутке каждого газоразрядного элемента озонатора, в результате чего концентрация озона по длине разрядного промежутка возрастает. Известно, что напряжение горения разряда в озонаторе линейно зависит от концентрации озона в газовой смеси. Увеличение напряжения горения на разрядном промежутке при неизменном напряжении, подаваемом на озонатор, приводит к уменьшению тока разряда и, следовательно, плотности или интенсивности горения разряда. Поэтому возрастание концентрации озона по длине газоразрядного пpомежутка приводит к тому, что интенсивность горения разряда по длине разрядного промежутка также уменьшается по направлению движения газового потока. Все это говорит о том, что объем разрядной зоны используется неодинаково эффективно по ее длине. При получении высоких концентраций озона может даже оказаться, что часть разрядного промежутка со стороны выхода озоновоздушной смеси или озонокислородной смеси не будет заполнена разрядом.
Целью изобретения является повышение производительности озонатора за счет более равномерного распределения плотности разряда.
Достигается это тем, что расстояние между электродами уменьшается по ходу газа. Этого можно достичь также за счет установки электродов под углом один к другому, либо за счет выполнения одного из электродов ступенчатой формы, либо за счет выполнения одного из электродов переменной толщины, увеличивающейся по ходу газа.

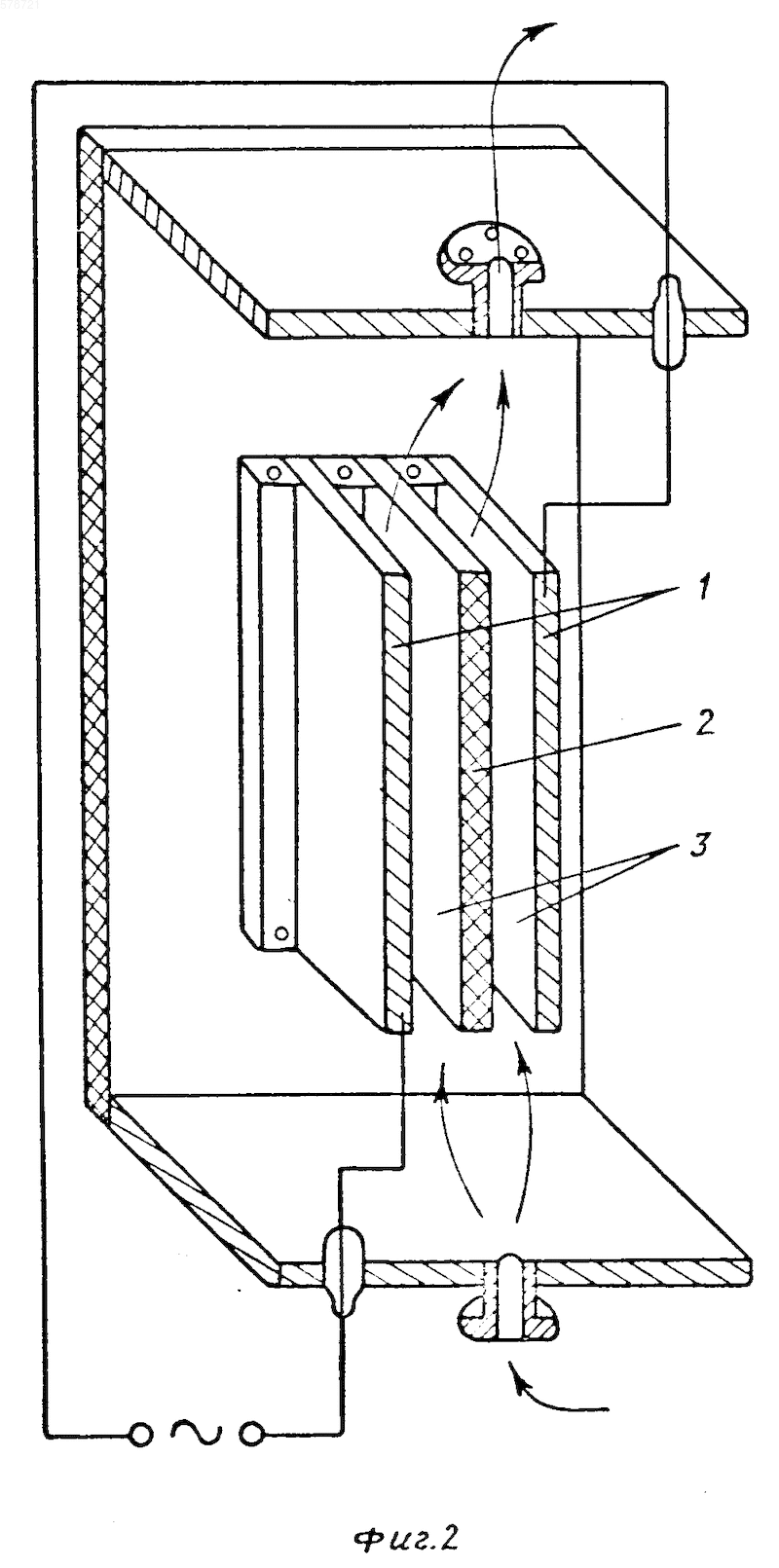

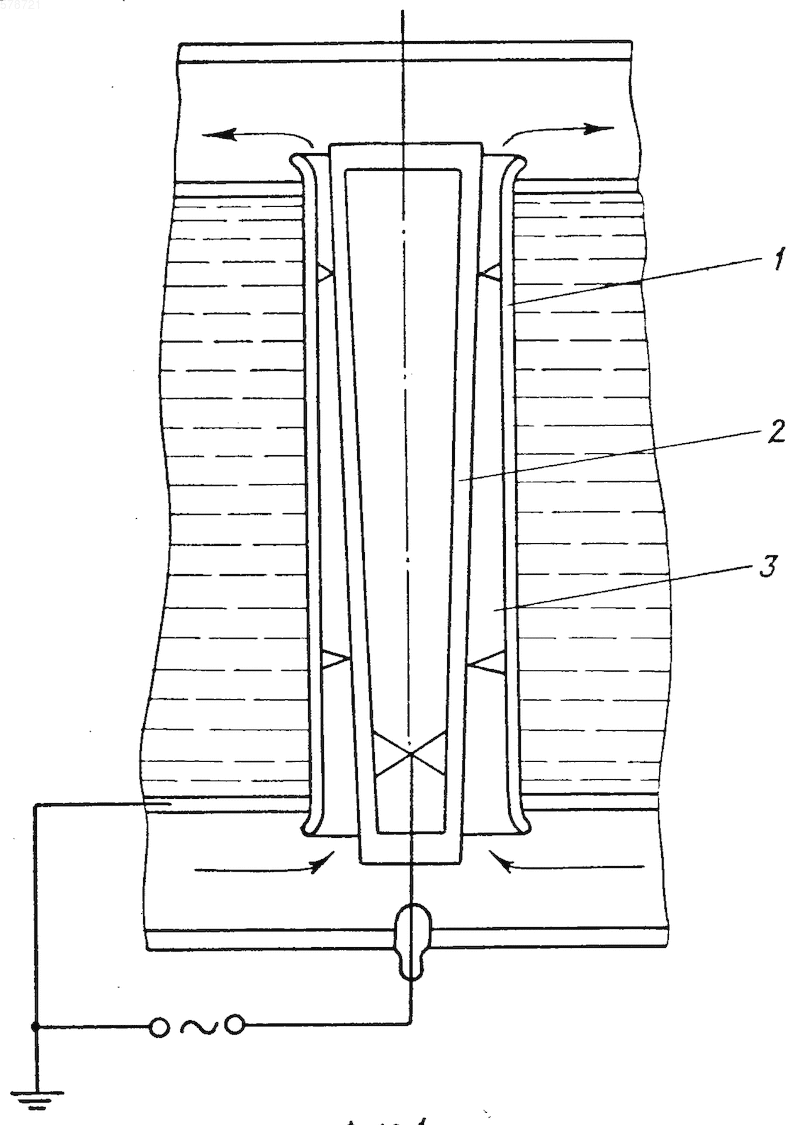

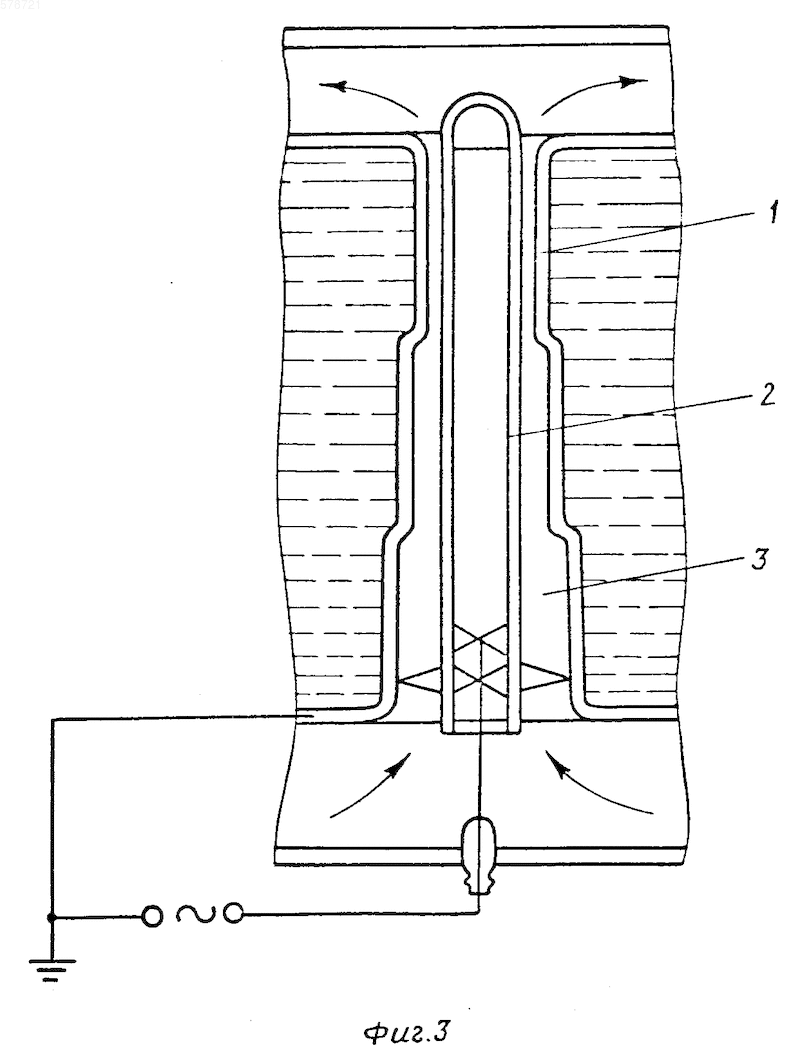

На фиг. 1 представлен предлагаемый газоразрядный элемент озонатора с электродами, установленными под углом один к другому, общий вид; на фиг.2 - то же, с одним из электродов переменной толщины; на фиг.3 - то же, с одним из электродов ступенчатой формы. Все три приведенных варианта исполнения позволяют получить в газоразрядном элементе разрядный промежуток, сужающийся по ходу газа.
Газоразрядный элемент озонатора состоит из электродов 1 и 2, установленных с зазором по отношению один к другому, образующим разрядный промежуток 3.
Газоразрядный элемент озонатора работает следующим образом.
При подключении озонатора к источнику питания в разрядном промежутке 3 между электродами 1 и 2 возникает тихий, или барьерный разряд, в котором из подаваемой в разрядный промежуток кислородсодержащей смеси образуется озон. Концентрация озона в кислородсодержащей смеси повышается по мере ее прохождения через разрядный промежуток, что снижает интенсивность горения разряда. Уменьшение же величины разрядного промежутка увеличивает интенсивность горения разряда, т. е. компенсирует падение интенсивности горения разряда из-за повышения концентрации озона в кислородсодержащей смеси, тем самым повышая выход озона.
Рисунки
Заявка
2189597/26, 17.11.1975
Дзержинский филиал Научно-исследовательского и конструкторского института химического машиностроения
Пензин А. Н, Шестаков В. М
МПК / Метки
МПК: C01B 13/11
Метки: газоразрядный, озонатора, элемент
Опубликовано: 10.03.1995
