Газоразрядный трубчатый элемент озонатора
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Формула
1. ГАЗОРАЗРЯДНЫЙ ТРУБЧАТЫЙ ЭЛЕМЕНТ ОЗОНАТОРА, включающий коаксиальные электроды, диэлектрик, элемент токоподвода и центрирующие амортизаторы, отличающийся тем, что, с целью упрощения конструкции и монтажа, а также обеспечения автоматического самоцентрирования электродов, центрирующие амортизаторы выполнены в виде двух радиально-распорных лепестковых пружин, установленных на концах внутреннего электрода, а элемент токоподвода выполнен в виде штанги, соединяющей радиально-распорные пружины и расположенной по оси электрода.
2. Элемент по п.1, отличающийся тем, что наружный конец штанги выполнен с резьбой, снабженной гайкой и пружиной сжатия, расположенной между гайкой и радиально-распорной пружиной.
Описание
Известен трубчатый озонатор, состоящий из коаксиальных электродов и диэлектрика, смонтированного на амортизаторах, фиксирующих его положение относительно электродов.
Недостатком известного озонатора является отсутствие автоматического самоцентрирования электродов при сборке и в процессе эксплуатации, а также сложность конструкции и монтажа. При сборке этого озонатора отдельно собирается левое и правое амортизирующее центрирующее устройство, при этом необходима их ручная настройка, для чего необходимо вскрыть левую и правую крышки озонатора.
Цель газоразрядного элемента озонатора состоит в упрощении конструкции и монтажа, а также в обеспечении автоматического самоцентрирования электродов.
Указанная цель достигается тем, что в газоразрядном трубчатом элементе, включающем коаксиальные электроды, диэлектрик, элемент токоподвода и центрирующие амортизаторы, последние выполнены в виде радиально-распорных лепестковых пружин, установленных на концах внутреннего электрода, а элемент токоподвода выполнен в виде штанги, соединяющей радиально-распорные пружины и расположенной по оси электрода, при этом наружный конец штанги выполнен с резьбой, снабжен гайкой и пружиной сжатия, расположенной между гайкой сжатия, расположенной между гайкой и радиально-распорной пружиной.

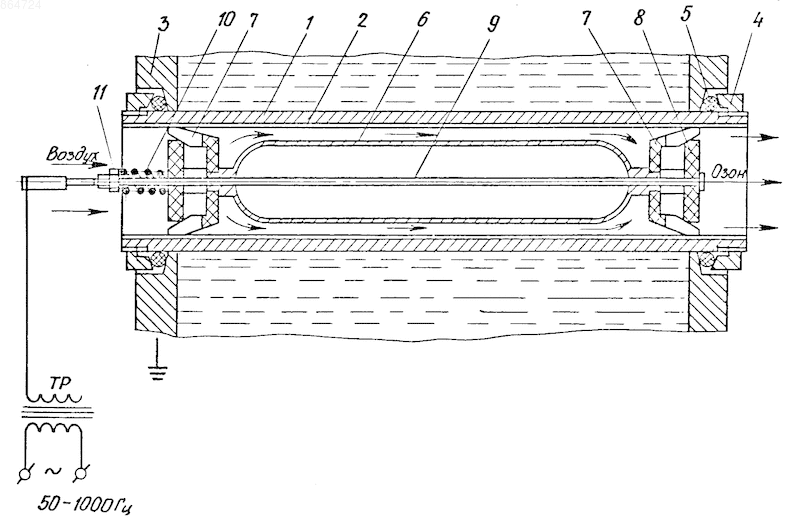

На чертеже изображен продольный разрез газоразрядного трубчатого элемента озонатора. Он состоит из наружного низковольтного металлического электрода 1 с нанесенным на его внутреннюю поверхность диэлектрическим покрытием 2, уплотненного в трубных решетках 3 с помощью гаек 4, колец 5 и расположенного внутри него металлического высоковольтного электрода 6. Центрирующие амортизаторы состоят из двух радиально-распорных пружин 7, нажимных шайб 8, которые стянуты между собой соединительной штангой 9, одновременно являющейся токоподводом, на наружном конце которой расположены цилиндрическая пружина сжатия 10 и поджимная гайка 11.
Монтаж электрода проводится следующим образом. Заранее собранный внутренний электрод 6 вместе с центрирующими устройствами, поджатыми пружиной 10, усилие сжатия которой заранее отрегулировано гайкой 11, подводится к наружному электроду 1. С помощью элементарного приспособления пружина 10 поджимается, при этом упругие лепестки радиально-распорных пружин 7 сжимаются и весь внутренний электрод легко вставляется внутрь наружного.
Затем достаточно освободить пружину 10 и устройство автоматически сцентрирует электрод.
В процессе эксплуатации, за счет пружины 10 электрод автоматически самоцентрируется при любых последствиях вибрации, причем эта осевая пружина воспринимает на себя часть радиальных вибронагрузок на электрод и создает дополнительное амортизирующее воздействие.
