Водородный генератор
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 348145
Автор: Крюков
Формула
Водородный генератор, содержащий источник пучка атомов водорода, селектор состояний, устройство для возбуждения переходов атомов, резонатор с накопительным объемом и соленоид с экраном, отличающийся тем, что, с целью сокращения времени подстройки резонатора, повышения воспроизводимости и стабильности частоты, накопительный объем резонатора выполнен, по крайней мере, из двух отсеков, причем в одном отсеке магнитное сверхвысокочастотное поле ориентировано перпендикулярно, а в другом отсеке параллельно направлению магнитного поля соленоида.
Описание
В известном водородном генераторе, излучающем одну спектральную линию, состоящем из источника пучка атомов водорода, селектора состояний, устройства для возбуждения переходов атомов, резонатора с накопительным объемом и соленоида с экраном, требуется большое количество прецизионной аппаратуры, используемой для определения величины и знака расстройки резонатора. Кроме того, в таком генераторе процессы настройки резонатора и калибровки магнитного поля вносят ухудшение кратковременной стабильности частоты.
В предлагаемом генераторе, с целью уменьшения объема вспомогательной аппаратуры, увеличения воспроизводимости частоты, а также ее кратковременной и долговременной стабильности, накопительный объем разделен, по крайней мере, на два самостоятельных отсека, определенным образом ориентированных относительно поля резонатора и поля соленоида.

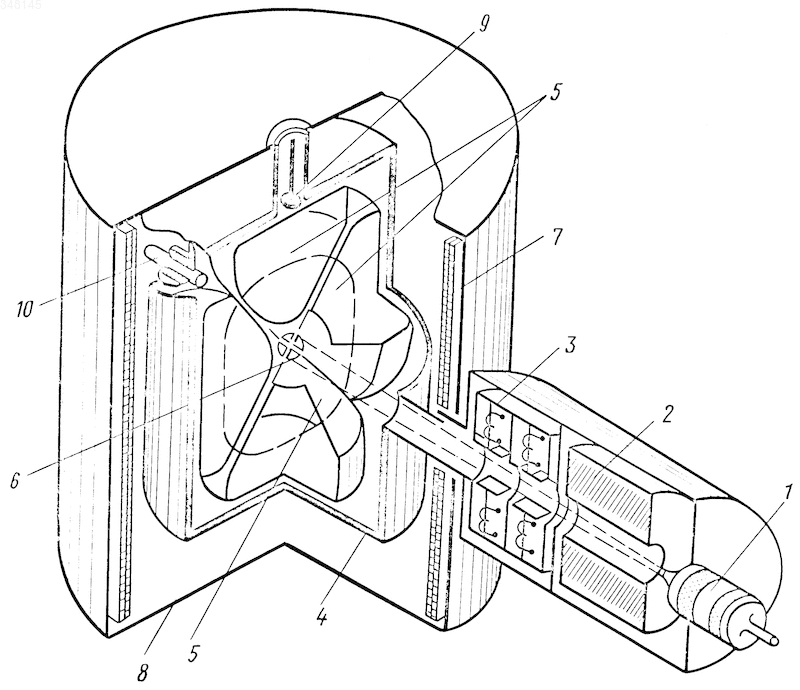

На чертеже представлен общий вид предлагаемого водородного генератора.
Генератор содержит источник 1 атомарного водорода; селектор 2 состояний; устройство 3 для возбуждения атомов водорода; резонатор 4, накопительный объем 5, разделенный на четыре отсека, входы 6 отсеков накопительного объема, соленоид 7, магнитный экран 8, петлю 9 связи, элемент 10 настройки.
Устройство работает следующим образом. Источник 1 атомов направляет пучок в направлении селектора 2 состояний. В исходном пучке имеются атомы на четырех равнонаселенных уровнях сверхтонкой структуры основного состояния атома водорода. Селектор 2 состояний фокусирует на устройство 3 атомы на двух самых верхних уровнях, а также рассеивает атомы на двух нижних уровнях. Устройство 3 возбуждает переходы между верхним и третьим сверху уровнями атомов, в результате чего населенности этих уровней выравниваются. Попадающий в накопительный объем 5 пучок содержит возбужденные атомы в трех верхних состояниях.
Накопительный объем 5 разделен на самостоятельные отсеки таким образом, что в одной паре отсеков магнитное СВЧ поле резонансного типа колебаний перпендикулярно полю соленоида, а в другой паре параллельно. В отсеках первого типа атомы, находящиеся на первом и третьем сверху уровнях, имеют максимальную электромагнитную связь с полем резонатора и излучают энергию при индуцированных этим полем переходах на самый нижний уровень.
В отсеках второго типа излучают атомы, находящиеся на втором сверху уровне энергии. Сигналы на трех частотах, соответствующих переходам с верхних уровней на один и тот же нижний, выводятся из резонатора в нагрузку через петлю 9 связи.
В результате частотного сравнения излучаемых описываемым генератором трех спектральных линий решается задача определения величины и знака расстройки резонатора и величины рабочего магнитного поля. Таким образом, отпадает необходимость в дополнительном опорном высокостабильном генераторе, благодаря чему существенно уменьшается объем необходимой аппаратуры. При этом сокращается время подстройки резонатора, повышается воспроизводимость и стабильность частоты.
Водородный генератор, содержащий источник пучка атомов водорода, селектор состояний, устройство для возбуждения переходов атомов, резонатор с накопительным объемом и соленоид с экраном, отличающийся тем, что, с целью сокращения времени подстройки резонатора, повышения воспроизводимости и стабильности частоты, накопительный объем резонатора выполнен, по крайней мере, из двух отсеков, причем в одном отсеке магнитное сверхвысокочастотное поле ориентировано перпендикулярно, а в другом отсеке - параллельно направлению магнитного поля соленоида.
Рисунки
Заявка
1639974/25, 29.03.1971
Крюков Г. М
МПК / Метки
МПК: H01S 1/06
Метки: водородный, генератор
Опубликовано: 20.05.1996
Код ссылки
<a href="https://patents.su/0-348145-vodorodnyjj-generator.html" target="_blank" rel="follow" title="База патентов СССР">Водородный генератор</a>
