Аэродинамическая установка
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1813295
Автор: Белов
Формула
АЭРОДИНАМИЧЕСКАЯ УСТАНОВКА, содержащая установленную на основании опору с шарнирно закрепленными в ней валом привода вращения, цилиндрический стаканообразный корпус с закрепленной на дне внутри него коаксиально расположенной цилиндрической оболочкой и диск, расположенный с открытой стороны цилиндрической оболочки с зазором от ее торца, отличающаяся тем, что, с целью расширения экспериментальных возможностей за счет повышения окружной скорости вращения воздушного потока, цилиндрический стаканообразный корпус установлен на основании, вал привода вращения связан с диском, диск выполнен с радиально расположенными лопатками, установленными со стороны торца цилиндрической оболочки, а зазор между ними выбран меньшим высоты лопаток.
Описание
Целью изобретения является расширение экспериментальных возможностей аэродинамической установки за счет повышения окружной скорости вращения воздушного потока.

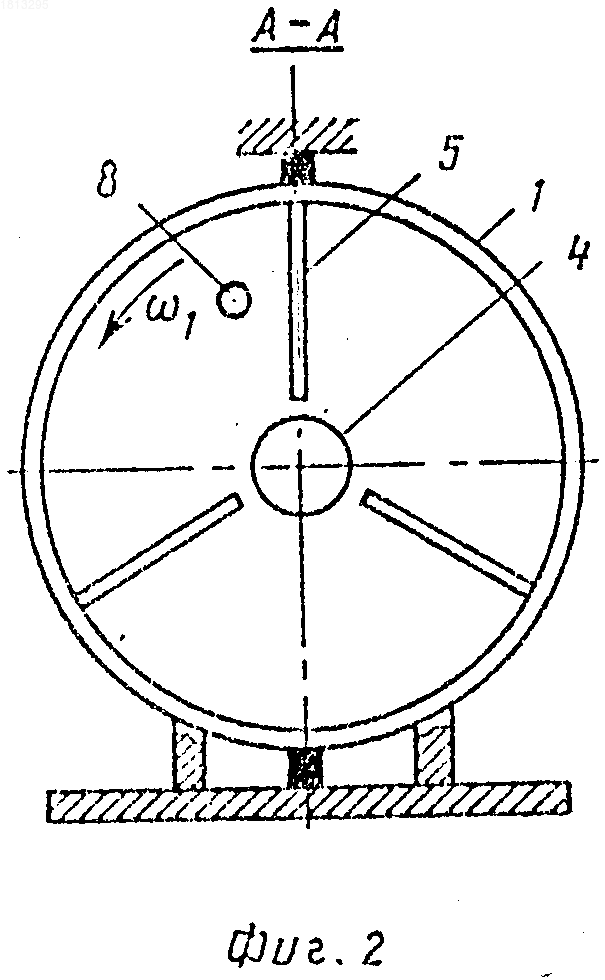

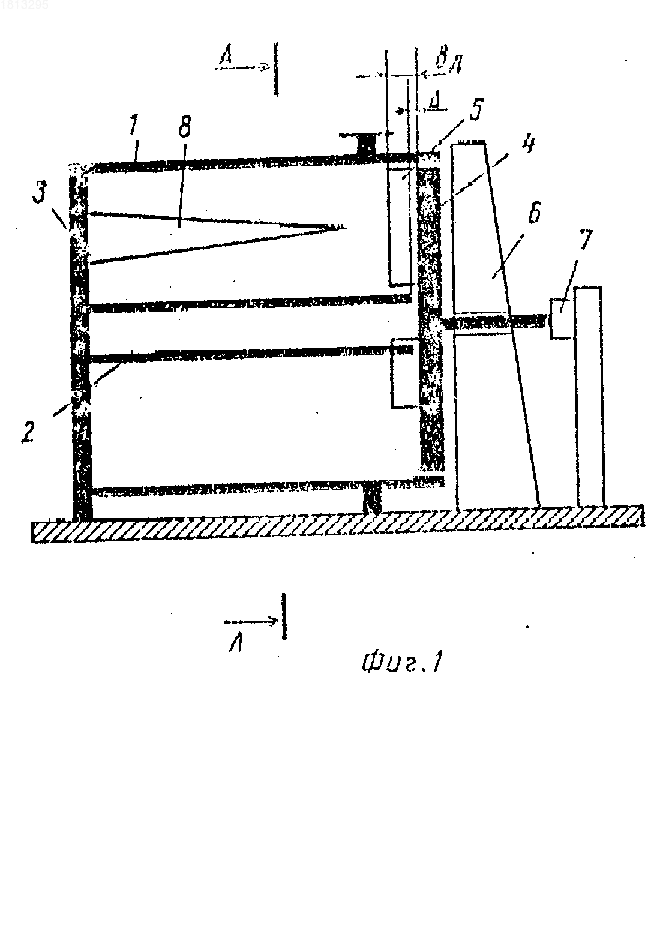

На фиг. 1 приведена схема аэродинамической установки; на фиг. 2 - сечение А-А на фиг. 1.
Аэродинамическая установка содержит гладкий цилиндрический стаканообразный корпус 1 без лопаток, гладкую цилиндрическую оболочку 2 без лопаток, неподвижное дно 3, вращающийся диск 4 с лопатками 5, установленными вдоль радиусов диска 4 с равным шагом по азимутам, опору 6, двигатель 7 и модель 8, размещенную между корпусом 1 и оболочкой 2.
Аэродинамическая установка работает следующим образом.
Цилиндрический круговой слой воздуха, заключенный между корпусом 1 и оболочкой 2, приводится в движение путем вращения диска 4 с лопатками 5. Окружные скорости потока по длине аэродинамической установки затухают из-за наличия сил трения потока на внутренних к потоку поверхностях корпуса 1 и оболочки 2, что отвечает профилю изменения скорости потока ветра вблизи поверхности земли для натурных высоких строительных сооружений.
В предлагаемой аэродинамической установке окружные скорости потока ограничены только условиями прочности вращающегося диска 4 с лопатками 5. Для дисков турбин, изготовленных из легированных сталей, окружные скорости вращения могут быть выбраны равными скоростям звука, т. к. например, нормальные напряжения в ободе диска , равные


Ориентировочные размеры (мм) предлагаемой аэродинамической установки следующие: диаметр цилиндрического стаканообразного корпуса





По сравнению с традиционными аэродинамическими трубами предлагаемая аэродинамическая установка отличается своими малыми габаритными размерами, малой потребляемой мощностью двигателей привода и соответственно низкой стоимостью.
(56) Авторское свидетельство СССР N 866430, кл. G 01 M 9/00, 1981.
Авторское свидетельство СССР N 1706543, кл. G 01 M 9/00, 1990.
Изобретение относится к области экспериментальной аэродинамики и может быть использовано при прочностных и аэродинамических испытаниях моделей, совершающих колебания в газовом потоке. Цель - расширение экспериментальных возможностей за счет повышения окружной скорости вращения воздушного потока. Аэродинамическая установка содержит гладкий цилиндрический стаканообразный корпус 1, гладкую цилиндрическую оболочку 2, неподвижное дно 3, вращающийся диск 4 с лопатками 5, опору 6, двигатель 7 и модель 8. 2 ил.
