Пневматический излучатель

Пневматический излучатель по авт. св. N 1457611, отличающийся тем, что, с целью повышения эффективности излучения и воздействия на рыб, он снабжен резонатором в виде оболочки из упругого материала цилиндрической формы, охватывающей корпус с наружной стороны в районе расположения выхлопных отверстий для сообщения посредством них полости резонатора с рабочей камерой, при этом в корпусе образовано дополнительное выхлопное отверстие для сообщения полости резонатора с окружающей средой, а в последнем размещен подпружиненный клапан, выполненный с возможностью регулирования перекрывающего усилия.

Изобретение относится к промышленному рыболовству, преимущественно к способам и устройствам для направленного перемещения рыб.
Известный пневматический излучатель содержит корпус с входным и выхлопными отверстиями, рабочую и подпорную камеры и клапан, периодически перекрывающий выхлопные отверстия. При этом на внутренней поверхности корпуса выполнен кольцевой выступ, клапан выполнен в виде полого цилиндра с наружным кольцевым выступом, взаимодействующим с выступом корпуса таким образом, что между выступом корпуса и цилиндрической поверхностью клапана образован кольцевой канал с площадью, большей поперечного сечения полого цилиндра на 5 - 10%. Кроме того, на входе в рабочую камеру установлен регулируемый дроссель.
Недостатком известного пневматического источника является низкая эффективность акустического излучения сигналов и воздействия на рыб.
Целью изобретения является повышение эффективности излучения и воздействия пневматического излучателя на рыб.
Цель достигается тем, что пневматический излучатель, содержащий корпус с входным и выхлопными отверстиями, магистраль подвода сжатого воздуха, рабочую камеру, на входе в которую установлен регулируемый дроссель, а также подпорную камеру и клапан, периодически перекрывающий выхлопные отверстия, выполненный в виде полого цилиндра с наружным кольцевым выступом, взаимодействующим с выступом на внутренней поверхности корпуса, согласно изобретению снабжен резонатором в виде оболочки из упругого материала цилиндрической формы, охватывающей корпус с наружной стороны в районе расположения выхлопных отверстий для сообщения посредством их полости резонатора с рабочей камерой, при этом в корпусе образовано дополнительное выхлопное отверстие для сообщения полости резонатора с окружающей средой, а в последнем размещен подпружиненный клапан, выполненный с возможностью регулирования перекрывающего усилителя.
Предлагаемое устройство отличается от основного изобретения наличием новых элементов - резонатора в виде оболочки из упругого материала, выполненной в форме цилиндра и образующей воздушную полость, дополнительного выхлопного отверстия в корпусе и подпружиненного клапана с возможностью регулировки перекрывающего усилия выхлопного отверстия.

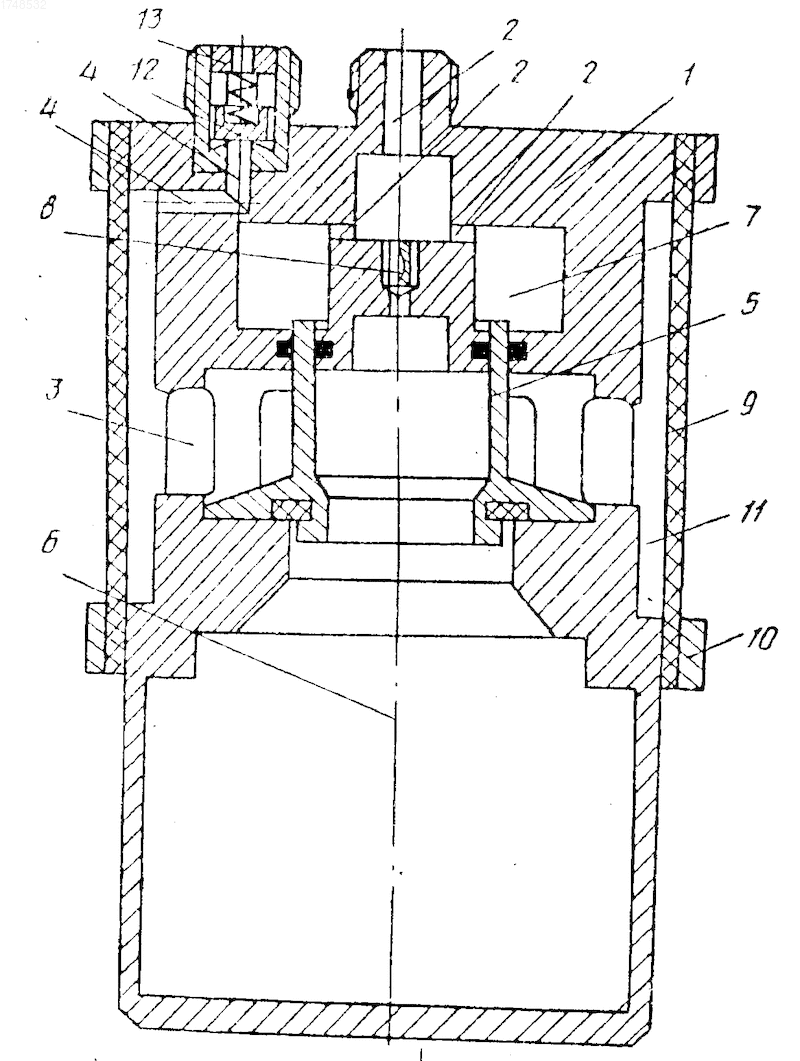

На чертеже представлен пневматический излучатель, общий вид.
Пневматический излучатель состоит из корпуса 1 с выходным 2 и выхлопными отверстиями 3 и 4, клапана 5, рабочей 6 и подпорной 7 камер, регулируемого дросселя 8, упругой оболочки 9, закрепленной на корпусе 1 с помощью хомутов 10 и образующей своей внутренней поверхностью и частью внешней поверхности корпуса 1 резонаторную полость 11. Резонаторная полость 11 сообщена с рабочей камерой 6 выхлопными отверстиями 3, а с внешней средой - выхлопным отверстием 4, периодически перекрываемым подпружиненным клапаном 12 с возможностью регулировки запирающего усилия регулировочным винтом 13.
Пневматический излучатель работает следующим образом. По каналам 2 сжатый воздух попадает в подпорную камеру 7. При этом клапан 5 плотно закрывает выхлопные отверстия 3 и сжатый воздух через регулируемый дроссель 8 наполняет рабочую камеру 6. При достижении в рабочей камере 6 давления, действующего на клапан 5, большего, чем в подпорной камере 7, клапан 5 начинает открывать выхлопные отверстия 3. Происходит выхлоп сжатого воздуха из рабочей камеры 6 под упругую оболочку 9 и ударное возбуждение резонаторной полости 11. В результате в воду излучается акустический импульс с частотой, определяемой размерами резонаторной полости 11 и давлением воздуха, вдуваемого под упругую оболочку 9.
Отработанный воздух под действием избыточного давления, превышающего внешнее гидростатическое давление и запирающее усилие подпружиненного клапана 12, выводится из резонаторной полости 11 через выхлопное отверстие 4. Наличие подпружиненного клапана 12 обеспечивает постоянное избыточное по отношению к гидростатическому давление воздуха в резонаторной полости 11, исключающее схлопывание воздушного пузыря и образование вторичных волн давления.
Предлагаемое техническое решение позволяет создавать в воде низкочастотные колебания, механизм излучения которых построен по бионическому принципу и адекватен резонансной модели излучения импульсных сигналов китообразных, в частности кашалота. При этом аналогом мышечного клапана в устройстве является клапан предельного давления, периодически перекрывающий выхлопные отверстия, а аналогом воздушного мешка животного является упругая оболочка, выполненная в виде цилиндра и образующая воздушную полость, в качестве источника сжатого воздуха используется рабочая камера устройства. Наличие резонансного объема согласно биологической модели звукообразования, возбуждаемого кратковременным вдуванием сжатого воздуха, позволяет значительно увеличить мощность излучаемых сигналов в области низких частот, определяемых размерами воздушной полости, и повысить эффективность воздействия излучателя на рыб. Кроме того, отсутствие схлопываний воздушного пузыря обеспечивает более эффективное использование сжатого воздуха, выбрасываемого из рабочей камеры устройства, предъявляя при этом невысокие требования к перепаду давления снаружи и внутри рабочей камеры, а также к времени выхлопа сжатого воздуха из камеры.
Использование: воздействие на рыбу для ее направленного перемещения при промышленном лове, в рыбозащитных сооружениях и при сейсморазведке. Сущность изобретения: корпус 1 имеет выхлопные отверстия 3 и входные отверстия 2 для пропуска воздуха в рабочую камеру 6. В корпусе установлен клапан, который при перемещении открывает и закрывает отверстие 3. Корпус 1 снаружи охватывает резонатор 9 в виде оболочки из упругого материала. При подаче воздуха из рабочей камеры 6 в полость резонатора в воду излучается акустический импульс. Отработанный воздух уходит через дополнительное выхлопное отверстие 4, перекрытое подпружиненным клапаном 12. 1 ил.
