Способ извлечения золота из сульфидных руд и продуктов их переработки

1. СПОСОБ ИЗВЛЕЧЕНИЯ ЗОЛОТА ИЗ СУЛЬФИДНЫХ РУД И ПРОДУКТОВ ИХ ПЕРЕРАБОТКИ, включающий укладку в кучи, бактериальное выщелачивание в присутствии железа (II), цианирование кека бактериального выщелачивания с получением золотосодержащего раствора и кека, отличающийся тем, что, с целью повышения производительности процесса при высокой степени извлечения золота в раствор, перед укладкой в кучи исходный материал подвергают гранулированию в присутствии цемента и сульфата железа.
2. Способ по п. 1, отличающийся тем, что гранулирование ведут в присутствии 5-10 мас. цемента и 1-10 мас. сульфата железа.

Изобретение относится к гидрометаллургии, в частности к гидрометаллургическому вскрытию упорных золотосодержащих концентратов с использованием микроорганизмов.
Известен способ биовыщелачивания сульфидных концентратов, согласно которому сульфидный материал подвергают биоокислению в емкости с непрерывным перемешиванием и аэрацией. Однако данный способ требует больших капитальных затрат ввиду необходимости кислотостойкого оформления аппаратурно-технологической схемы.
Наиболее близким по технической сущности к предлагаемому является выбранный в качестве прототипа способ кучного биовыщелачивания упорных золотосодержащих руд бактериями Thiobacillus ferrooxidans c последующим цианированием. Недостатком технологии кучного биовыщелачивания упорных руд является то, что при его использовании для тонкодисперсных продуктов переработки упорных золотосодержащих руд, имеющих 95% частиц класса минус 0,074 мм, при орошении кучи шламистые вещества поверхностного слоя разбухают и образуют липкий слой, который практически не пропускает биораствор во внутрь кучи, что ведет к замедлению процесса или к его полному прекращению.
Цель изобретения повышение производительности процесса биовыщелачивания при высокой степени извлечения золота в раствор.
Поставленная цель достигается тем, что осуществляют кучное биовыщелачивание (БВ) продуктов переработки упорных золотосодержащих руд, а перед укладкой в кучи исходный материал подвергают гранулированию в присутствии цемента и сульфата железа в количестве, соответственно, 5-15 и 1-10 мас. от исходного материала.
П р и м е р. Золотомышьяковый концентрат навеской в 200 г, 95% класса минус 0,074 мм, следующего состава: S 26% Fe 28,1% As 8,56% Au 53,3 г/т, Ag 43,5 г/т, смешивают с 20 г портландцемента марки 500 и 10 г сульфата железа (FeSO₄ 7H₂O), вводят воду до соотношения Ж:Т 1:1 и окомковывают на грануляторе в течение 3 мин. Полученные гранулы оставляют в обычных условиях на 5 сут для подсушки и до затвердевания, а затем загружают в пластиковую колонну, моделирующую кучу, внутренним диаметром 100 мм и высотой 2500 мм. В нижнюю часть колонны подают воздух (5-10 л/мин), в верхнюю часть противотоком к воздуху подают бактериальный раствор, содержащий железо (II) 5 г/л, биомассу (культура бактерий Thlobacillus ferrooxidans 0,5 г/л при рН 2,0. Расход раствора составляет 300-600 мл/мин. Просачивающийся через слой гранул раствор вводят из нижней части колонны в емкость вместимостью 10 л. В емкости измеряют рН0 корректируют внесением 10%-ной известковой пульпы. Образующийся при этом осадок отделяют фильтрацией. Раствор эрлифтом направляют на орошение в верхнюю часть колонны. Выщелачивание ведут в течение 80 сут (до полного развала гранул). Затем окисленный продукт выгружают, промывают водой, определяют содержание сульфидной серы и цианируют в течение 24 ч в агигаторе с интенсивным перемешиванием и аэрацией при концентрации NaCN 2 г/л. Пульпу цианирования подвергают фильтрованию, кек промывают водой, высушивают, анализируют на содержание золота. Результаты опытов с различными вариантами сочетания связующих представлены в табл. 1 и 2.
Положительный эффект предлагаемого технического решения заключается в том, что при его использовании возможно без значительных материальных затрат на изготовление кислотостойкого оборудования осуществить кучное биовыщелачивание золотосодержащих концентратов, а при значительном сокращении сроков выщелачивания (практически на годы) получить высокое извлечение золота.
Таким образом, предлагаемый способ извлечения золота из сульфидных руд и продуктов их переработки позволяет повысить производительность процесса при высокой степени извлечения золота в раствор.

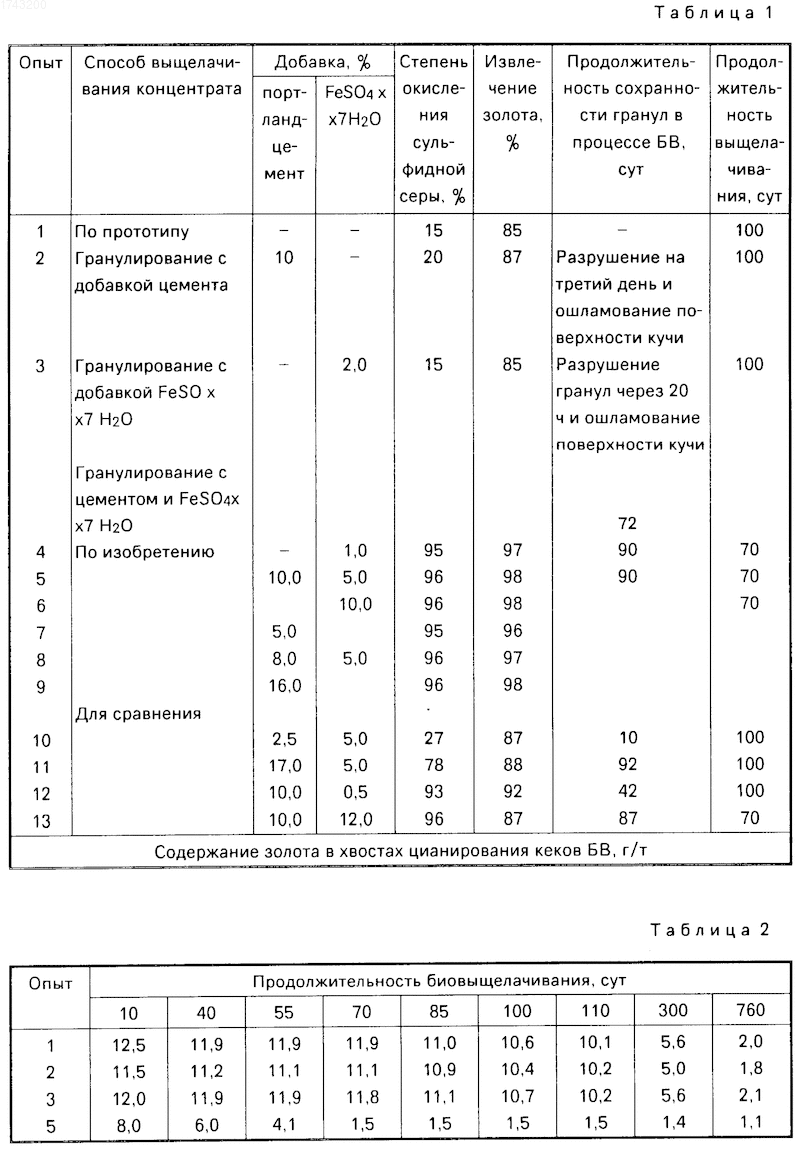

Изобретение касается извлечения золота из упорных тонкодисперсных сульфидных руд путем биовыщелачивания и цианирования. Сущность изобретения проводят гранулирование (окомкование) исходного материала в присутствии цемента или портландцемента и сульфата железа. Предпочтительно добавлять 5-10 мас.% цемента и 1-10 мас.% сульфата железа. После укладки в кучи ведут бактериальное выщелачивание с получением золотосодержащего пека. Кек подвергают цианированию с получением золотосодержащего раствора. Степень извлечения золота в раствор 97-98%. 1 з.п. ф-лы. 2 табл.
