Способ изготовления деталей с внутренними полостями
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1743075
Автор: Оголихин
Формула
1. СПОСОБ ИЗГОТОВЛЕНИЯ ДЕТАЛЕЙ С ВНУТРЕННИМИ ПОЛОСТЯМИ, при котором в полости устанавливают трубу с наполнителем и осуществляют сварку взрывом заготовок, отличающийся тем, что, с целью снижения деформации детали путем удаления воздуха из полости, предварительно в последней устанавливают вкладыш из более пластичного материала, а трубу запрессовывают в этом вкладыше.
2. Способ по п.1, отличающийся тем, что более пластичный материал берут в виде порошка.
Описание
Цель изобретения - снижение деформации детали путем удаления воздуха из полости.

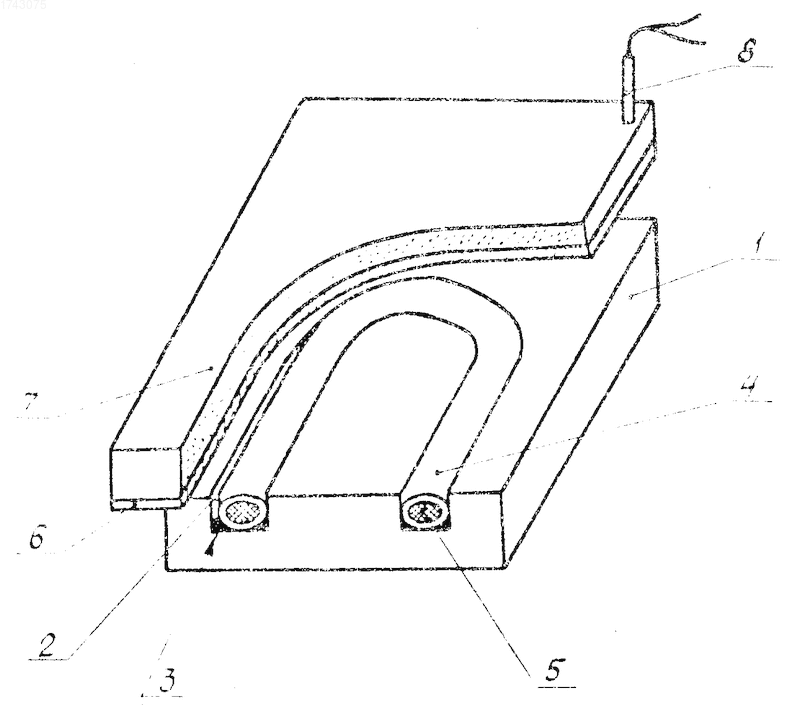

На чертеже изображена сборка заготовок с зарядом взрывчатого вещества перед сваркой.
Способ реализуют следующим образом.
Берут, например медную заготовку 1 с полостью 2, на дно которой устанавливают вкладыш 3 из пластичного материала. Трубы 4 с наполнителем 5 запрессовывается во вкладыш 3. Стальную плакирующую заготовку 6 устанавливают с зазором относительно медной заготовки 1, на которой располагают заряд взрывчатого вещества 7, последний инициируют электродетонатором 8.
После сварки взрывом из трубы 4 удаляют наполнитель 5, в результате этого получают биметаллическую заготовку с полостью для циркуляции охлаждающей жидкости.
Конкретный пример реализации предлагаемого способа.
В медной заготовке размером 700х300х60 мм фрезеруют для получения полости открытый П-образный канал сечение 30х30 мм, на дно полости устанавливают вкладыш из бабита толщиной 10 мм по всему дну. Берут стальную трубку
30 мм с толщиной стенки 2 мм, которую заполняют расплавом сплава Вуда. На прессе трубку впрессовывают во вкладыш из бабита, при этом полностью вытесняется воздух из-под трубки.В качестве плакирующей заготовки используют стальной лист размером 750х350х5 мм, который устанавливают относительно медной заготовки с зазором 10 мм. Применяют заряд ВВ, смесь аммонита 6ЖВ с аммиачной селитрой 1:1, толщиной 30 мм, инициирование проводят электродетонатором.
В результате сварки получается биметаллическая заготовка, которую затем нагревают до 100оС, сплав Вуда расплавляется, и его выливают из трубки.
При сложной конфигурации полости проще использовать вкладыши в виде порошка из пластичного материала (бабит, олово, медь).
Использование: изготовление теплообменных агрегатов. Сущность изобретения: с целью снижения деформации заготовки в ее полость устанавливают вкладыш из пластичного материала, в который затем запрессовывают трубу. В результате этого полностью вытесняется воздух из полости. 1 з.п. ф-лы, 1 ил.
