Способ получения фосфорсодержащего изоцианатного предполимера

Способ получения фосфорсодержащего изоцианатного предполимера путем взаимодействия при 35 45^oС избытка смеси позиизоцианата и толуилендиизоцианата с гидроксилсодержащим простым полиэфиром и с продуктом оксиалкилирования фосфорилированного диола мол. м. 300 800 до момента исчезновения гидроксильных групп, отличающийся тем, что, с целью увеличения стабильности предполимера при хранении, в качестве гидроксилсодержащего простого полиэфира используют полиоксипропиленгликоль мол.м. 150 250, причем вначале осуществляют взаимодействие полиизоцианата с полиоксипропиленгликолем при массовом соотношении (2,0 3,5) (0,15 0,25) с последующим введением толуилендиизоцианата, продукта оксиалкилирования фосфорилированного диола и дополнительно мочевины при массовом соотношении (4,5 6,0) 1 (0,01 - 0,03) соответственно.

Изобретение относится к химии полиуретанов и касается способа получения фосфорсодержащего изоцианатного предполимера, используемого для изготовления эластичного формованного пенополиуретата.
При этом изоцианатный предполимер смешивают с полиольным компонентом, в состав которого входят необходимые для получения ППУ добавки. Смесь выливают в ферму, в которой она вспенивается и отверждается с образованием мягкого формованного изделия, используемого в качестве набивок сидений транспортных средств.
Известен способ получения стабильного при хранении в течение 6 мес изоцианатного предполимера путем взаимодействия избыточного количества смеси толуилендиизоцианата и полиизоцианата с простым олигоэфиром. Недостатком данного предполимера является то, что получаемый на его основе ППУ обладает низкой степенью огнестойкости.
Известен способ получения фосфорсодержащего изоцианатного предполимера путем взаимодействия избыточного количества смеси толуилендиизоцианата и полиизоцианата с гидроксифосфорсодержащим соединением и соединением формулы , где А -О-, S, -NН; B: -NH₂, -NHCN, алкил, NH-алкил, N-диалкил.
Данный изоцианатный предполимер позволяет получать пенополиуретан с высокой степенью огнестойкости, однако стабильность компонента невелика (3 мес).
Наиболее близким по технической сущности и достигаемому результату к изобретению является способ, в соответствии с которым фосфорсодержащий изоцианатный предполимер получают следующим образом.
К нагретому до 35 40^oC толуилендиизоцианату (ТДИ) добавляют полиизоцианат, смешивают, нагревают до 40 45^oC и медленно добавляют гидроксилфосфорсодержащее соединение и простой полиэфир, в качестве которого используют продукт оксиалкилирования глицерина мол.м. 5000 (Лапрол 5003 2Б - 10).
Получаемый изоцианатный предполимер может быть использован для изготовления эластичного формованного ППУ повышенной степени огнестойкости, однако предполимер недостаточно стабилен при хранении. Средний срок хранения составляет 1,5 2 мес.
Целью изобретения является увеличение стабильности предполимера при хранении. Для получения предполимера вначале к полиизоцианату, нагретому гликоль, после окончания реакции добавляют толуилендиизоцианат, затем продукт оксиалкилирования фосфолированного диола и мочевину. Осуществляют перемешивание в течение 60 мин при 40 5^oC до исчезновения гидроксильных групп.
В соответствии с изобретением используют следующие реагенты: полиоксипропиленгликоль мол.м. 150 250, который представляет собой продукт полимеризации окиси пропилена с использованием в качестве стартового соединения воды, этиленгликоля, диэтиленгликоля. Примером полиоксипропиленгликоля является олигоэфир марки Лапрол 202 3 100 (ТУ 6 - 05 221 826 86) с гидроксильным числом 26 33 мг КОН/г, толуилендиизоцианат (ТДИ) представляет собой продукт фосгенирования толуилендиамина. Примерами ТДИ является Суризон Т-80 (ТУ 113 03 12 17 80), продукт Т 65/35 (ТУ 113 03 340 84), содержание изоцианатных групп в ТДИ 48 48,3 мас.
полиизоцианат (ПИЦ) представляет собой продукт фосгенирования анилиноформальдегидного конденсата. Содержит в своем составе 45 55 мас. 4,4'-дифенилметандиизоцианата и 55 45 мас. трех- и полиядерных соединений. ПИЦ содержит 29 32 мас. изоцианатных групп. Примером ПИЦ является продукт марки ПИЦ-Б (ТУ-113 03 375 75);
гидроксилфосфорсодержащее соединение представляет собой продукт оксиалкилирования фосфорилированного диола, например, этиленгликоля. Примером является соединение марки фосдиол (ТУ 6 02 1329 86);
мочевина, массовая доля основного вещества не менее 99% (ГОСТ 6691 77).

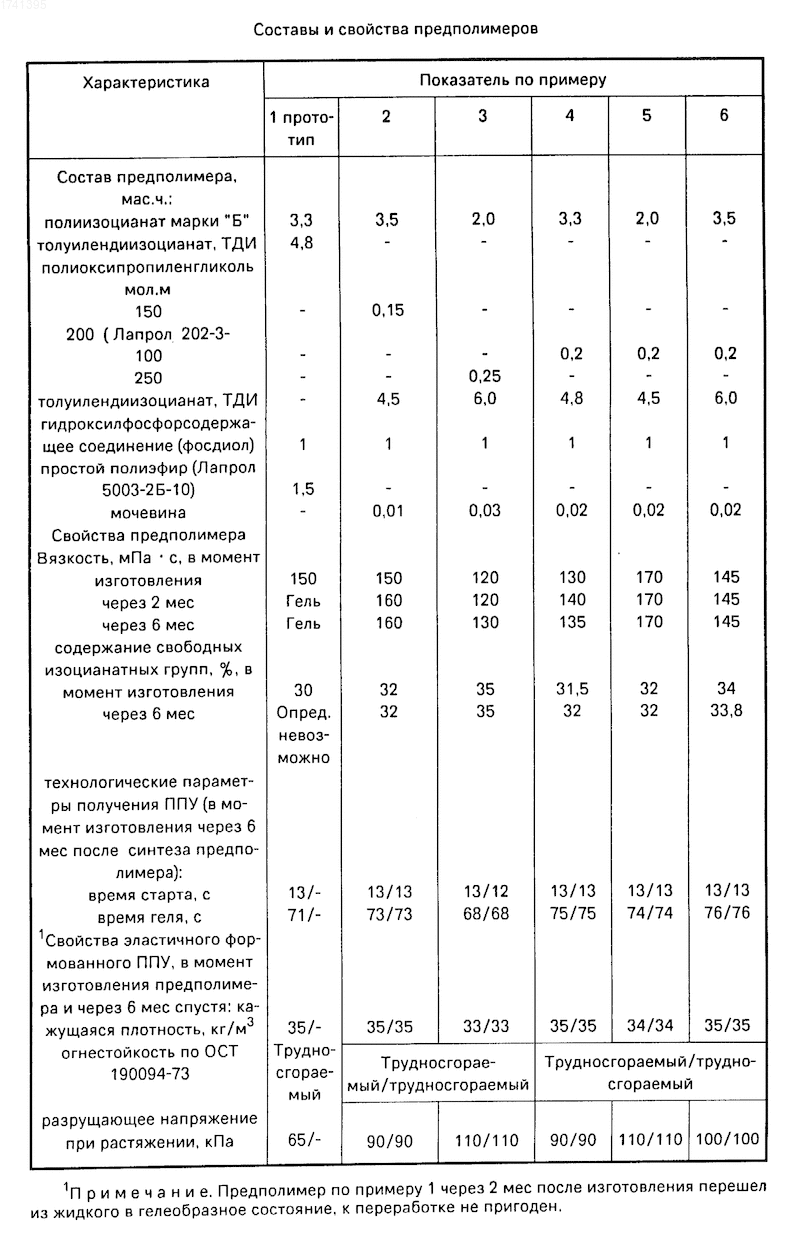

В таблице приведены составы из свойства предполимеров. Из данных таблицы видно, что стабильность при хранении предполимеров по изобретению составляет 6 мес, это в три раза больше, чем аналогичный показатель для предполимера по прототипу.
Использование: для изготовления эластичного формованного пенополиуретана, применяемого в качестве набивок сидений транспортных средств. Сущность изобретения: получают предполимер при 35 - 45^oC путем взаимодействия в начале полиизоцианата с полиоксипропиленгликолем при массовом соотношении 2,0 - 3,5:0,15 - 0,25 соответственно с последующим введением толуилендиизоцианата, продукта оксиалкилирования фосфорилированного диола и мочевины при массовом соотношении (4,5 - 6,0):1:(0,1 - 0,03) соответственно. Перемешивание осуществляют при 45 5^oC до исчезновения гидроксильных групп. 1 табл.
