Маслонапорная установка системы управления гидроагрегатом
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Формула
Маслонапорная установка системы управления гидроагрегатом, содержащая насос с линией нагнетания, снабженной разгрузочным клапаном, и линией всасывания, сообщенной с баком, гидроаккумулятор, сообщенный с входом разгрузочного клапана через первый обратный клапан, баллон, связанный пневмолинией с газовой полостью гидроаккумулятора и линией низкого давления с баком, и два обратных клапана, отличающаяся тем, что, с целью повышения надежности, баллон сообщен с выходом разгрузочного клапана, при этом второй обратный клапан установлен в пневмолинии и своим входом подключен к баллону, а третий в линии низкого давления и своим входом подключен к баку.
Описание
Цель изобретения повышение надежности.

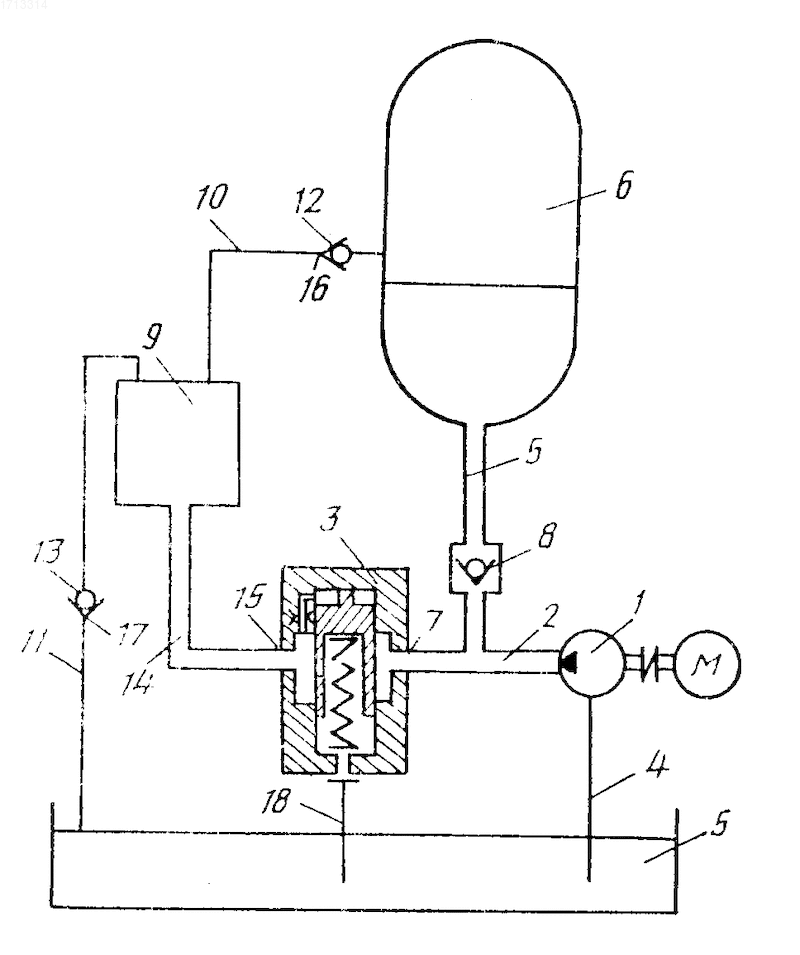

На чертеже представлена конструктивная схема маслонапорной установки системы управления гидроагрегатом.
Маслонапорная установка содержит насос 1 с линией 2 нагнетания, снабженной разгрузочным клапаном 3, и линией 4 всасывания, сообщенной с баком 5, гидроаккумулятор 6, сообщенный со входом 7 разгрузочного клапана 3 через первый обратный клапан 8, баллон 9, связанный пневмолинией 10 с газовой полостью гидроаккумулятора 6 и линий низкого давления 11 с баком 5, и два обратных клапана 12, 13, причем баллон 9 сообщен гидролинией 14 с выходом 15 разгрузочного клапана 3, при этом второй обратный клапан 12 установлен в пневмолинии 10 и своим входом 16 подключен к баллону 9, а третий обратный клапан 13 установлен в линии низкого давления 11 и своим входом 17 подключен к баку 5. Кроме этого, разгрузочный клапан 3 снабжен сливной гидролинией 18.
Маслонапорная установка работает следующим образом. При нормальной работает установки, когда уровень масла в гидроаккумуляторе 6 и баке 5 соответствует нормальным, баллон 9 заполнен маслом и подкачки воздуха в гидроаккумулятор 6 не производит, насос 1 отключен. При отключенном насосе 1 разгрузочный клапан 3 под действием пружины открыт, баллон 9 соединен с баком 5. В результате утечек воздуха уровень масла в гидроаккумуляторе 6 при номинальном давлении повышается. Вследствие этого уровень масла в баке 5 понижается и конец трубопровода низкого давления 11, на котором установлен обратный клапан 13, оказывается в воздухе.При этом масло выливается из баллона 9 через разгрузочный клапан 3 и одновременно засыпается в баллон 9 воздух из атмосферы через обратный клапан 13. При понижении давления в гидроаккумуляторе 6 в сравнении с номинальным насос 1 включается в работу и масло от насоса 1, дросселируясь в разгрузочном клапане 3, поступает в бак 5 и одновременно в баллон 9, снижая находящийся там воздух до давления, соответствующего началу закрытия разгрузочного клапана 3. После этого разгрузочный клапан 3 полностью закрывается. Давление в баллоне 9 возрастает до противодавления в гидроаккумуляторе 6, после чего открываются обратный клапан 8 и обратный клапан 12, воздух из баллона вытесняется в гидроаккумулятор 6 через обратный клапан 12 и одновременно масло нагнетается в гидроаккумулятор 6 через обратный клапан 8 до достижения номинального давления. После чего насос 1 выключается, разгрузочный клапан 3 открывается, масло из баллона 9 по гидролинии 14 через разгрузочный клапан 3 и по сливной гидролинии 18 сливается в бак 5, а в баллон 9 поступает новая порция воздуха.
При нескольких включениях насоса происходит воспаление утечек воздуха, уровень масла в гидроаккумуляторе 6, а соответственно и в баке 5 достигает нормального. Конец трубопровода низкого давления 11, на котором установлен обратный клапан 13, погружается в масло. При остановке насоса 1 поступления новой порции воздуха не происходит, устройство автоматической подкачки перестает работать.
Изобретение позволяет повысить надежность маслонапорной установки системы управления гидроагрегатом для малых ГЭС. Линия 2 нагнетания насоса 1 снабжена разгрузочным клапаном (К) 3. Линия 4 всасывания сообщена с баком 5, гидроаккумулятор 6 - с входом 7 К 3 через первый обратный К 8. Баллон 9 связан пневмолинией 10 с газовой полостью гидроаккумулятора 6 и линией 11 низкого давления - с баком 5. Баллон 9 сообщен с выходом К 3. Второй обратный К 12 установлен в пневмолинии 10 и входом 16 подключен к баллону 9, третий обратный К 13 - в линии 11 и входом 17 подключен к баку 5. 1 ил.
Рисунки
Заявка
4284190/29, 14.07.1987
Производственное объединение турбостроения "Ленинградский металлургический завод"
Галкин В. А, Зайцев Ю. И
МПК / Метки
МПК: F15B 1/02
Метки: гидроагрегатом, маслонапорная, системы
Опубликовано: 10.12.1996
