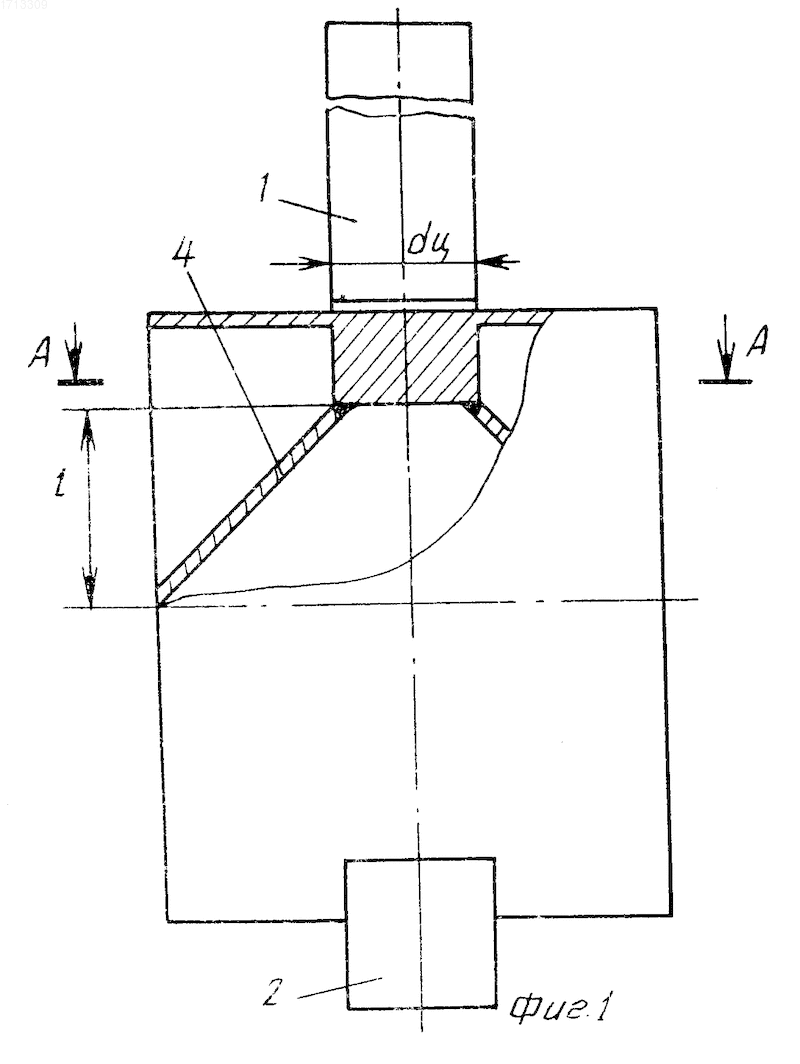

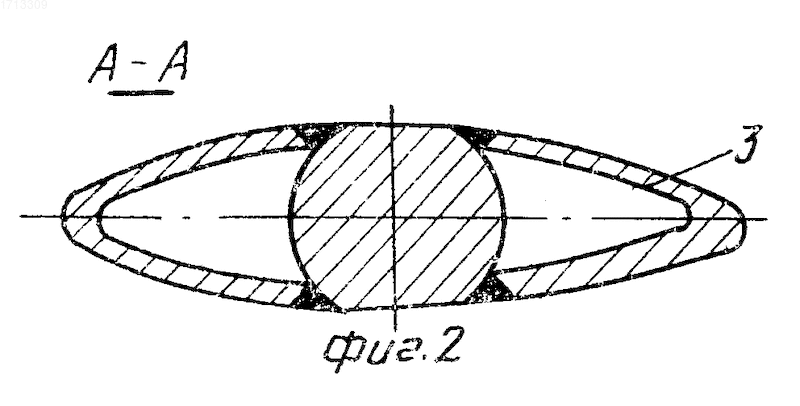

Сварная лопатка направляющего аппарата гидромашины

Номер патента: 343073

Опубликовано: 01.01.1972

Авторы: Дубков, Левицкий, Мишев, Робук, Трампольский, Фридман

МПК: F03B 3/18

Метки: аппарат, гидромашины, направляющий

...расположения цапф ло,паток до внутреннего диаметра облицовки 15 выбрано в соответствии с соотношением., где опаток д я ца пор, при котором - диаметр рабочеток напр авл яющего)т макг работ го кол аппарНа гае:мы олец образ го и 1 ркггого где Я м, ; с ки 12=0,;иахгетра оол ен предлучасточиста в-то же,и изображна фиг. 2цовочногога фиг. 3 -м акспм ал ьньп гидр оту.р б,и на,- с. напор, прп кР 1 - диаметр ток направля тором раоота.т рабочего коле.а ощсго аппарат;г. ого диаметра оолицов- магосигмальный наает гидротурби)на, Реса, Л - число лопата,фиг. 1 схематичеокй аппарат, разрез;с креплением облгином )пазу, разрез; креплением оолицовочноголасточкин овост, разрез,Днаметр д. облицовочного листа 1 у торцов лопаток 2 меньше, а внупренний г/....

Номер патента: 705139

Опубликовано: 25.12.1979

Авторы: Декстер, Рейнгольд

МПК: F03B 3/18

Метки: аппарата, гидромашины, замера, лопатке, модели, направляющего, прибор, усилий

...жесткосоединенного с цапфой попатки,На чертеже изображен прибор длязамера усилий на лопатке направляющего аппарата модели гидромаш)ины,продольный разрез,Прибор содержит кор с подшипниками 2, жестко за нный в крышке 3 направляющего аппарата,Цапфа 4 направляющей лопатки 5 соединена с измерительным элементом 6прибора с помощью рычага 7. Корпус1 снабжен поводком 8, связанным срегулирующим кольцом 9На поводке8 закреплен измерительный элемент 6а на цапфе 4 установлен активный 10 элемент вибратора, выполненный вниде активного сердечника 10, взаимодействующего с электромагнитнойкатушкой 11.При замере прибором силовых ха рактеристик направляющей лопатки 5вибратор дейстнует следующим образом.При подаче в катушку 11 перемго тока н нем...

Номер патента: 101196

Опубликовано: 01.01.1955

Авторы: Барбанель, Блинов, Вигдорчик, Калугин, Михеев, Руднев

МПК: B21B 1/38

Метки: жесткости, листов, металлических, ребрами

...листов с ребрами жесткости больших размеров,На чертеже показан металлический лист с ребрямп жесткости. Прп получении ребристого листа прокаткоЙ из плос(Ого:Иста некоторое (О- личество металла заготовки должно перетечь в ребро в направлении, перпендикулярном направлению прокатки (го направлению показанных на чертеже стрелок). Вследствие того, что трепс в направлении, перпендикулярном направлению прокатки, во много ряз больше, чем в няпряВлении Вдоль прокатки, практически кетял; ПОР Гендик лярно направлению прокатки не перетекает, а течет вдоль направлсия прокатки, увеличивая длину листа и не заполняя ручьев ребер Ребра же оформляются только за счет металла, непосредственно попадающего в ручей, и из плоской заготовки прокаткой удается...

Номер патента: 1156887

Опубликовано: 23.05.1985

Авторы: Авраменко, Бельфор, Богдановский, Гольданский, Ивкин, Патон, Чивирев, Чопенко, Якименко

МПК: B23K 37/04

Метки: жесткости, панелей, ребрами, сборки, сварки, сварку

...ряд вертикальных прижимов 18, например пневматических, ребра 19.Направляющие 6 закреплены в стойках 20 основания 1 посредством шарниров 21, Криволинейная поверхность 22 направляющих эквидистантно опорам домкратов 16 образуется с помощью дополнительных домкратов 23, установленных на основании 1 в шарнирах 24 и связанных с направляющими шарнирами 25. Для предотвращения изгибающих нагрузок на стойки 21 один из шарниров 21 выполнен с продольным пазом 26 в направляющей 6. Устройство подачи ребер не показано.Устройство для сборки и сварки панелей с ребрами жесткости работает следуюпим образом.Лист 14 подается на стол 2, ориен;ируется и закрепляется по продольным кромкам захватами 10, установленными в Т-образных пазах 9, при этом все траверсы...

Номер патента: 872088

Опубликовано: 15.10.1981

Авторы: Адамсон, Богданов, Иванов, Кириллов

МПК: B23K 7/04

Метки: газопламенной, жесткости, преимущественно, ребрами

...3 получает вращение вокруг горизонтальной оси. При переключении муфт 20 и 21 вращение от электродвигателя 14 через червячные пары 15 и 17 передается валу 18, а с ним на поворотную головку 8, корпус которой жестко связан с валом 18. Вал 23 при этом жестко стопорится через муфту 20 и полумуфту 25 на корпус 26 поворотной головки 8. Следовательно, поворотная го.ловка 8, а вместе с ней и горелка 3, получают вращение вокруг вертикальной оси,К поворотной головке 8 прикреплен задатчик скоростей, который включает в себя корпус 27, два подвижных с зубчатой нарезкой и подпружиненных на корпус 27 щупа 28. Зубчатая нарезка щупов 28 через блок-шестерню 29 и зубчатое колесо 30 связано с валом 31 задатчика скоростей 32. Задатчик скоростей 32...
