Способ рудоподготовки при разработке пластовых месторождений
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Формула
1. СПОСОБ РУДОПОДГОТОВКИ ПРИ РАЗРАБОТКЕ ПЛАСТОВЫХ МЕСТОРОЖДЕНИЙ, включающий проходку двух расположенных одна под другой выработок, соединение из рудоспускной и вспомогательной скважинами, отбойку руды, разделение ее на фракции с концентрацией полезных и вредных компонентов, транспортирование фракции с полезными компонентами на поверхность, а фракции с вредными компонентами в отработанные выработки, отличающийся тем, что, с целью сокращения капитальных и эксплуатационных затрат, после проходки верхней выработки ее ограничивают перемычкой, при этом устье вспомогательной скважины располагают внутри, а устье рудоспускной скважины - снаружи ограниченного перемычкой пространства верхней выработки, рудоспускную скважину дополнительно оборудуют верхней и нижней насадками с боковым и центральным патрубками, боковой патрубок нижней насадки соединяют с нижним концом вспомогательной скважины, центральный патрубок верхней насадки соединяют с ограниченным перемычками пространством верхней выработки, а разделение на фракции ведут путем подачи восходящего потока воздуха в рудоспускной канал.
2. Способ по п. 1, отличающийся тем, что вспомогательную скважину выполняют диаметром, меньшим диаметра рудоспускной скважины.
Описание
Цель изобретения - сокращение капитальных эксплуатационных затрат.

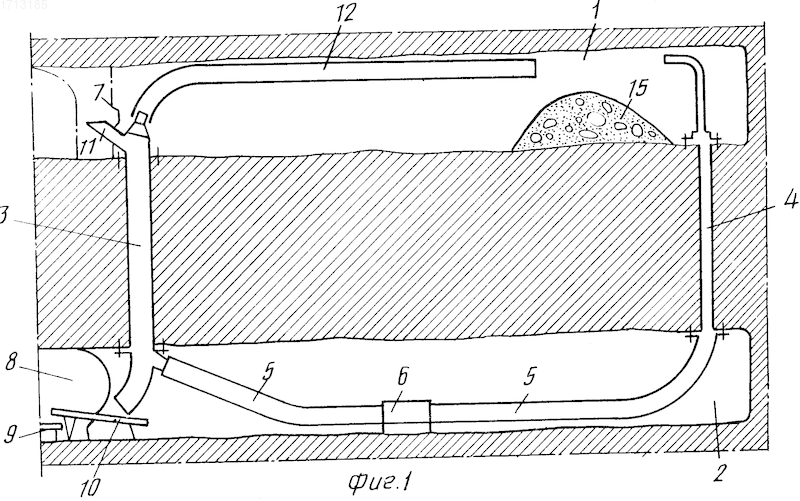

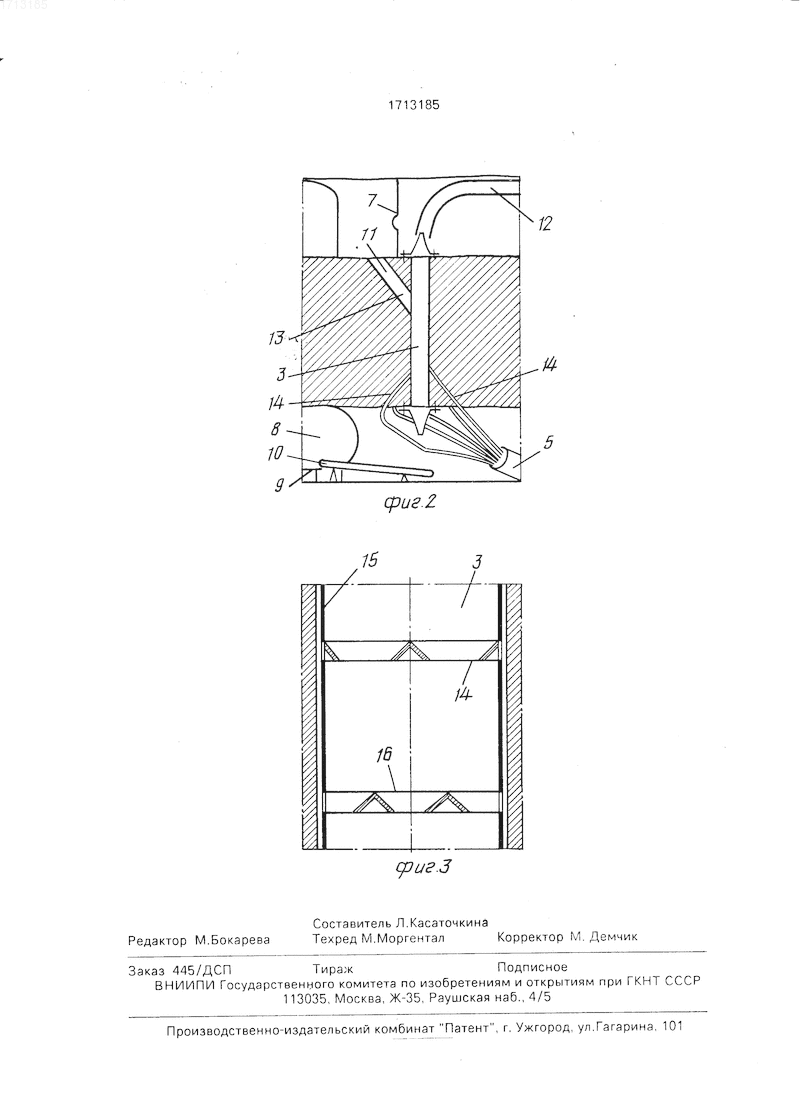

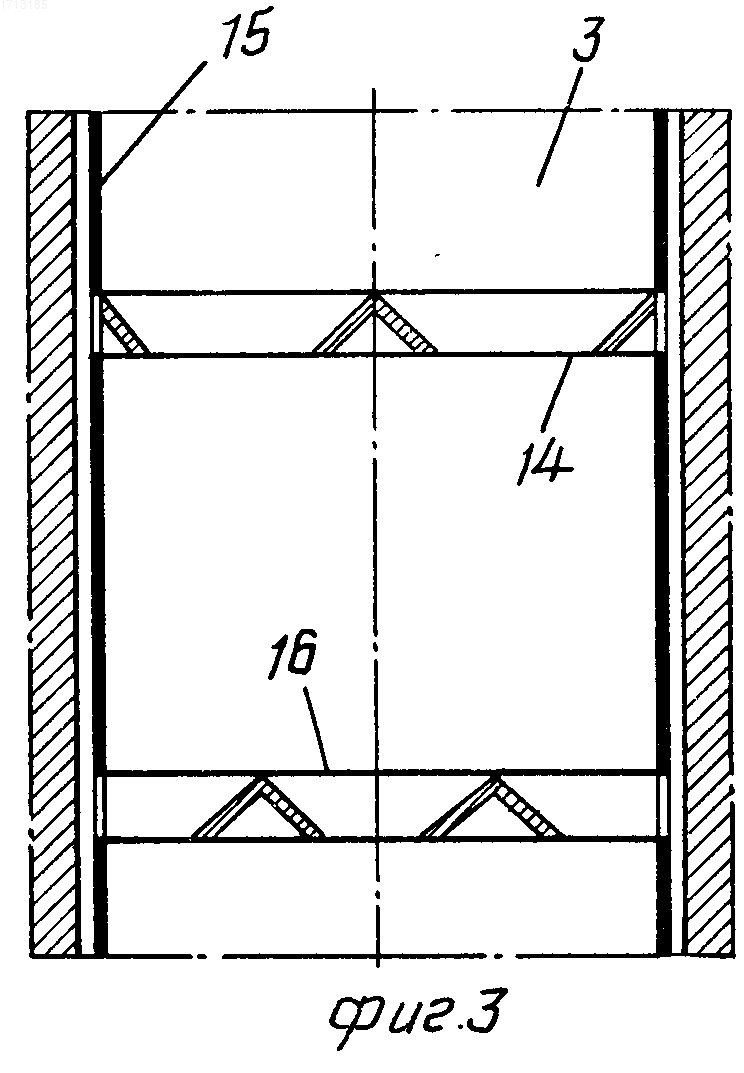

На фиг. 1 изображен шахтный пневматический классификатор, поперечное сечение; на фиг. 2 - варианты конструктивного исполнения верхней и нижней частей рудопускного канала; на фиг. 3 - расположение конструктивных элементов для распределения рудного и воздушного потоков в канале восходящего пневмопотока.
Способ включает проходку двух расположенных одна под другой выработок, соединение их рудоспускной и вспомогательной скважинами, отбойку руды, разделение ее на фракции с концентрацией полезных и вредных компонентов, транспортирование фракции с полезными компонентами на поверхность, а фракции с вредными компонентами в отработанные выработки, при этом верхнюю выработку ограничивают перемычкой, перемычку устанавливают таким образом, чтобы устье вспомогательной скважины располагалось внутри, а устье распускной скважины - снаружи ограниченного перемычкой пространства, рудоспускную скважину оборудуют верхней и нижней насадками с боковым и центральным патрубками. Боковой патрубок нижней насадки соединяют с нижним концом вспомогательной скважины, центральный патрубок верхней насадки соединяют с ограниченным перемычками объемом верхней выработки, а разделение на фракции ведут путем подачи восходящего потока воздуха в рудоспускной канал. При этом вспомогательную скважину выполняют диаметром, меньшим диаметра рудоспускной скважины.
Шахтный пневматический классификатор включает в себя верхнюю и нижнюю горные выработки 1,2, рудоспускную скважину 3, вспомогательную скважину 4, воздухоотвод 5 с вентилятором 6, перемычку 7. Классификатор связан с выемочным штреком 8 и участковым конвейером 9 с помощью питателя 10.
Отбитая горная масса подается через боковой патрубок 11 верхней насадки в рудоспускную скважину 3. Здесь горная масса обдувается восходящим потоком воздуха, который подается вентилятором 6 по воздуховоду 5. Мелкая фракция горной массы выдувается через центральный патрубок 12 верхней насадки в верхнюю выработку. Крупная фракция горной массы питателем 10 подается на участковый конвейер 9 и выдается на поверхность. Для уменьшения металлоемкости классификатора загрузка горной массы в скважину 3 может осуществляться, например, через скважину 13, а подача воздуха - через шпуры 14, пробуренные веерообразно вокруг нижнего конца скважины 3. Для повышения эффективности классификации в рудоспускной скважине 3 на гибкой связи 15 устанавливают обечайки 16, перемешивающие падающую руду и распределяющие воздушный поток по всему сечению скважины 3.
Воздушная система классификатора является замкнутой. Воздух, циркулирующий в классификаторе, всасывается вентилятором через воздуховод и скважину 4 из верхней выработки 1. Скважина 4 расположена в противоположной по отношению к скважине 3 части выработки 1. Поэтому в выработке 1 воздушный поток движется от скважины 3 под патрубку 12 к скважине 4. Этот поток подхватывает мелкие фракции горной массы, вынесенные из скважины 3, и относит их в глубь выработки 1. При выходе из трубы 12 скорость воздуха резко падает и твердые частицы выпадают на почву. По мере образования кучи 15 патрубок 12 укорачивают, заполняя таким образом весь объем выработки 1, после чего установку классификации переносят к фронту горных работ.
Простота конструкции и минимальные расходы на обустройство классификатора позволяют периодически переоборудовать и переносить его вслед за движущимся фронтом горных работ и этим уменьшить затраты на доставку руды к классификатору. (56) Авторское свидетельство СССР N 1122376, кл. B 07 B 4/00, 1984.
Авторское свидетельство СССР N 878937, кл. , E 21 C 41/06, 1979.
Изобретение относится к пневматической классификации сыпучих материалов в восходящем потоке воздуха. Цель - сокращение капитальных и эксплуатационных затрат. Для этого проходят расположенные одну под другой выработки и соединяют их рудоспускной скважиной (РС) и вспомогательной скважинной (ВС). Диаметр ВС выполняют меньшим диаметра РС. После проходки верхней выработки ее ограничивают перемычкой (П). При этом устье ВС располагают внутри, а устье РС снаружи ограниченного П пространства верхней выработки. Дополнительно РС оборудуют верхней и нижней насадками с боковым и центральным патрубками. Боковой патрубок нижней насадки соединяют с нижним концом ВС. Центральный патрубок верхней насадки соединяют с ограниченным П пространством верхней выработки. После отбойки руды путем подачи восходящего потока воздуха в РС осуществляют ее разделение на фракции с концентрацией полезных и вредных компонентов. Фракции с полезными компонентами транспортируют на поверхность, а фракции с вредными компонентами - в отработанные выработки. 1 з. п. ф-лы, 3 ил.
