Дифференциал повышенного трения
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Формула
ДИФФЕРЕНЦИАЛ ПОВЫШЕННОГО ТРЕНИЯ, содержащий корпус, крестовину с коническими сателлитами, выходные валы, соединенные с ними и опертые на крестовину соответствующие промежуточные втулки, установленные на последних с возможностью осевых перемещений и связанные с ними торцовыми кулачками полуосевые шестерни, предназначенные для взаимодействия с коническими сателлитами, и расположенные между корпусом и полуосевыми шестернями фрикционные дисковые муфты, ведущие диски которых связаны с корпусом, а ведомые с полуосевыми шестернями, отличающийся тем, что, с целью расширения эксплуатационных возможностей путем получения в дифференциале блокирующих моментов с различными характеристиками, на торце каждого из выходных валов, обращенном к полуосевой шестерне, выполнена кольцевая проточка, дифференциал снабжен установленной на каждой промежуточной втулке с возможностью осевого перемещения для взаимодействия соответствующими сторонами с выходным валом и полуосевой шестерней распорной втулкой, имеющей на одной из сторон выступ под кольцевую проточку, и охватывающими каждую распорную втулку упругим элементом и подвижным диском с наружными шлицами, в каждой из дисковых муфт крайние диски торцами оперты на корпус, один из них расположен с зазором относительно остальных дисков, образующих пакет, и шлицами связан с корпусом и одним из подвижных дисков, а последний поджат одним из упругих элементов к пакету дисков.
Описание
Цель изобретения расширение эксплуатационных возможностей дифференциала путем получения в нем блокирующих моментов с разными характеристиками.

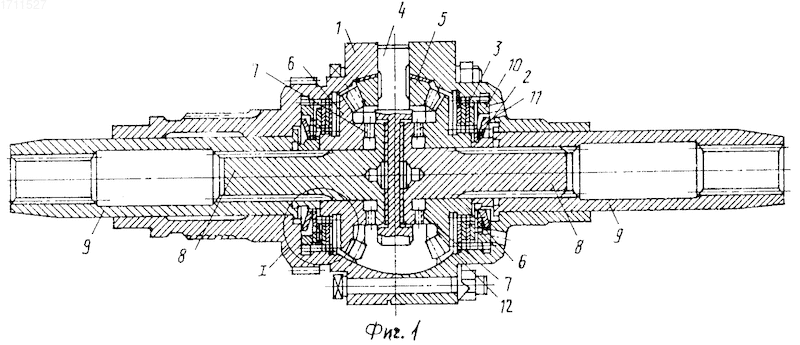

На фиг. 1 изображен дифференциал повышенного трения, продольный разрез; на фиг. 2 показан узел дисковой муфты с расположением распорной втулки, позволяющим ее выступу взаимодействовать c проточкой выходного вала; на фиг. 3 узел дисковой муфты с перевернутым на 180о положением распорной втулки по сравнению с положением, показанным на фиг. 2.
Дифференциал содержит корпус 1 и опирающиеся на него упругие элементы 2, пакеты 3 фрикционных дисковых муфт, крестовину 4 с коническими сателлитами 5, находящимися в зацеплении с полуосевыми шестернями 6, на торцовых сторонах которых со стороны зубчатого зацепления выполнены кулачки 7, зацепленные с кулачками опирающихся на крестовину 4 промежуточных втулок 8, соединенных с выходными валами 9 дифференциала.
Крайние диски 10 дисковых муфт соединены с корпусом 1 и шлицами на их внутренней части связаны с подвижными дисками 11, на которые опираются упругие элементы 2. Между крайними дисками и остальными дисками и между подвижными дисками и полуосевыми шестернями имеются зазоры.
Ближние к полуосевым шестерням 6 диски муфт 3 опираются на упоры 12 корпуса (например, стопорные кольца).
В выходных валах 9 выполнены проточки 13, а между валами 9 и шестернями 6 установлены распорные втулки 14 с выступами 15 для взаимодействия с проточками 13.
Дифференциал работает следующим образом.
При установке распорных втулок 14 так, как показано на фиг. 2, с подведением и увеличением вращающего момента на корпусе возрастающие осевые силы конического зацепления и кулачков через полуосевые шестерни 6 воздействуют на подвижные диски 11 и сжимают упругие элементы 2. При этом втулки 14 препятствуют сжатию упругих элементов и уменьшению момента трения в муфтах. Так обеспечивается уменьшение момента трения в дифференциале с ростом вращающегося момента на его корпусе.
При установке распорных втулок 14 так, как показано на фиг. 3, осевые силы конического зацепления и кулачков через полуосевые шестерни 6 и распорные втулки 14 воспринимаются валами 9 и корпусом 1 дифференциала. При этом увеличении вращающего момента, момент трения в муфтах не изменяется.
Изобретение относится к машиностроению. С целью унификации дифференциалов путем получения в нем блокирующих моментов с разными характеристиками при установке распорных втулок 14 с возможностью взаимодействия их выступов 15 с проточками 13 на выходных валах и увеличении подводимого вращающего момента осевые силы в зацеплениях полуосевых шестерен 6 с сателлитами и кулачков воздействуют на подвижные диски 11 и сжимают упругие элементы 2. При этом распорные втулки 14 препятствуют сжатию упругих элементов 2 и уменьшению момента трения в муфтах 3, что обеспечивает уменьшение блокирующего момента с ростом вращающего момента. При установке распорных втулок в повернутое на 180° по продольной оси положение осевые силы воспринимаются выходными валами и корпусом 1, что обеспечивает постоянство блокирующего момента при увеличении вращающего момента. 3 ил.
Рисунки
Заявка
4311174/28, 29.09.1987
Белорусский политехнический институт, Производственное объединение "Минский тракторный завод им. В. И. Ленина", Научно-производственное объединение "Дормаш"
Ванцевич В. В, Ермаленок В. Г, Кабанов В. И, Кандрусев И. И, Кравчук В. Ф, Лукерчик Л. М, Паненков А. Ф
МПК / Метки
МПК: F16H 48/22
Метки: дифференциал, повышенного, трения
Опубликовано: 20.07.1995
