Способ получения композиционных материалов на основе тугоплавких материалов и меди
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1615996
Авторы: Бринза, Завитневич, Пономарев, Шмелев
Формула
СПОСОБ ПОЛУЧЕНИЯ КОМПОЗИЦИОННЫХ МАТЕРИАЛОВ НА ОСНОВЕ ТУГОПЛАВКИХ МАТЕРИАЛОВ И МЕДИ, включающий формирование плоской заготовки прокаткой порошка, спекание и последующую уплотняющую прокатку, отличающийся тем, что, с целью уменьшения анизотропии коэффициента линейного термического расширения материала, используют смесь порошков тугоплавких материалов и меди с содержанием меди 15 - 70 мас.%, уплотняющую прокатку ведут с суммарной деформацией 20 - 80% , а соотношение диаметра рабочих валков (D) к толщине исходной спеченной заготовки (Н) определяют из выражения
D : Н = 12,8А - 96,
где А - коэффициент, соответствующий процентному содержанию меди.
Описание
Целью изобретения является уменьшение анизотропии коэффициента линейного термического расширения материала.
Ниже приведен пример осуществления предлагаемого способа.
Методом прокатки порошка получают плоские заготовки из медно-молибденовых псевдосплавов толщиной 0,4, 0,44, 0,80, 1,20, 1,30 и 3,40 мм. Исходные материалы содержат 10, 15, 43, 70 и 75 мас.% меди.
Спекание проводят в среде водорода при 1200оС. Спеченные материалы прокатывают на станах с диаметром рабочих валков 110 и 350 мм. На стане с диаметром валков 110 мм прокатывают заготовки толщиной 1,20, 1,30 и 3,4 мм. На стане с диаметром валков 350 мм прокатывают заготовки толщиной 0,40, 0,44 и 0,80 мм.
Уплотняющую прокатку проводят с суммарной относительной деформацией 15, 20, 50, 80, 85% с промежуточными отжигами при 950оС в течение 1 ч.
Коэффициент линейного термического расширения (КЛТР) измеряют после термообработки по режиму промежуточного отжига с помощью кварцевого дикатометра с индуктивным датчиком.

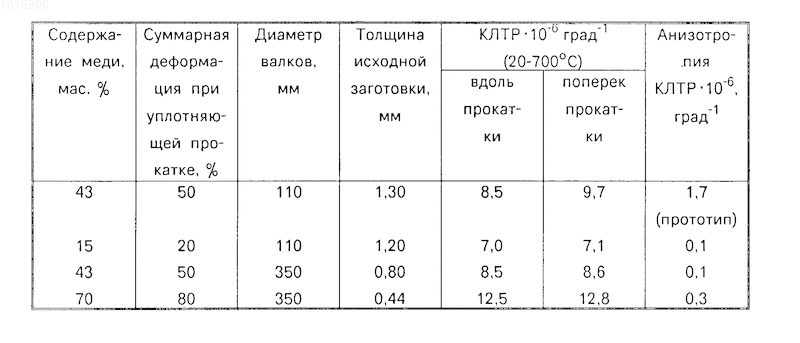

Результаты измерений приведены в таблице.
Как следует из представленных данных, предложенный способ обеспечивает по сравнению с известным снижение анизотропии коэффициента линейного термического расширения получаемых материалов с 1,7-10-6 до (0,1-0,3)
10-6 град-1 или с 12,4 до 1,4-2%.Изобретение относится к порошковой металлургии и может быть использовано в технологии получения медно-молибденовых и медно-вольфрамовых материалов. Цель - уменьшение анизотропии коэффициента линейного термического расширения материала. Способ осуществляют следующим образом. Из исходного материала вольфрам-медь или молибден-медь с содержанием меди 15 - 70 мас.% получают плоские заготовки и спекают их в среде водорода при 1200°С. Спеченные заготовки прокатывают на станах с суммарной деформацией 20 - 80%, причем соотношение диаметра рабочих валиков D и толщины исходной спеченной заготовки (Н) определяют из выражения D/Н - 12,8А - 96, где А - коэффициент, соответствующий процентному содержанию меди. 1 табл.
Рисунки
Заявка
4653310/02, 17.02.1989
Пономарев В. А, Завитневич В. П, Бринза В. Н, Шмелев Л. С
МПК / Метки
МПК: B22F 7/02
Метки: композиционных, меди, основе, тугоплавких
Опубликовано: 20.02.1995
Код ссылки
<a href="https://patents.su/0-1615996-sposob-polucheniya-kompozicionnykh-materialov-na-osnove-tugoplavkikh-materialov-i-medi.html" target="_blank" rel="follow" title="База патентов СССР">Способ получения композиционных материалов на основе тугоплавких материалов и меди</a>
Электрическая дуговая лампа, регулируемая линейным расширением металлической ленты, по которой проходит питающий дугу ток
Номер патента: 4099
Опубликовано: 30.11.1927
Автор: Гийзе
МПК: F16F 1/18
Метки: дуговая, дугу, которой, лампа, ленты, линейным, металлической, питающий, проходит, расширением, регулируемая, ток, электрическая
...пластинке о, удерживаемой на определенном расстоянии от рамы а посредством особых стоек с. Угледержатели е,ой из электродных парщаемых на тыловой сторонерамы а на стержне особых уста-, навливаемых винтов о, к которым , спиральными пружинками и прижимаются тыловые выступающие части г подвижных электродержателей е Вытягивание световых дуг происходит посредством централь-ного стержня г, скользящего в на-правляющей р, укрепленной на тыловой стороне рамы а, Стержень г своим концом г поддерживает коромысло, могущее опрокидываться и передвигаться на направляющих штифтах Ю; концы коромысла с их устанавливаемыми винтами могут оказывать на, снабженные изоли-рующими прокладками и находя-щиеся через провода г в электрическом...
Способ определения термического коэффициента линейного расширения
Номер патента: 693191
Опубликовано: 25.10.1979
Авторы: Бочков, Заливин, Ланин, Попов
МПК: G01N 25/16
Метки: коэффициента, линейного, расширения, термического
...выбора и изготовления подложек и образцов,Поставленная цель достигается тем,что выполняют подложки из одного и того же материала, изготовляют образцы снеодинаковыми отношениями толщин слояи подложки и измеряют изменение длиныодного из образцов по линии контактаслой-подложка,30.Т,кл.р. исследуемых материалов определяют из решения системы уравненийгЬггде 8 - деформации изгиба образцов;4,1 - изменение длины образцов полинии контакта слоев;к,Е - к,л,р. и модуль упругости ма-.териалов слоев;45Ь -слоя;Т - температура нагрева;- длина образца;ф 1150- известные функции зависимости от отношений модулей упругости и толщин слоев, отражающие геометрию. двуслойного образна.55 Индексы 1, 2 относятся к первому и второму образцу соответственно,...
Способ определения термического коэффициента линейного расширения искусственных графитов
Номер патента: 1521037
Опубликовано: 30.04.1993
Авторы: Бучнев, Котосонов, Левинтович
МПК: G01N 27/72
Метки: графитов, искусственных, коэффициента, линейного, расширения, термического
...аггхЫсха 1с. 3-гд. СагЬоп СопГ.59, р. 627-631.(54) СПОСОБ ОПРЕДЕЛЕНИЯ ТЕРМИЧЕСКОГО:КОЭФФИЦИЕНТА ЛИНЕЙНОГО РАСИИРЕНИЯИСКУССТВЕННЫХ ГРАФИТОВ(57) Изобретение относится к областиметаллургии, в частности к способамконтроля качества углеродных материалов. Цель изобретения - повышениеточности и производительности способа определения термического коэффициента линейного расширения (ТКЛР),Способ заключается в измерении поперечного магнитосопротивления образцаи вычислении ТКЛР с помощью по гроенной заранее градуировочной кривой,Использование предложенного способапозволяет снизить время определения дТКЛР по сравнению с известными способами в 10-30 раэ и получить погрешность определения ТКЛР не более 6. ым измерением. Затем нахоину поперечного...
Устройство для определения термического коэффициента линейного расширения твердых веществ
Номер патента: 575552
Опубликовано: 05.10.1977
МПК: G01N 25/16
Метки: веществ, коэффициента, линейного, расширения, твердых, термического
...веществ (смол, п ии со штоком; оперении ТКЛР погрешность при из с низкими прочност пастмасс, парафино ыми свойствами металловия) или образ э мая гори вбпи емпературы плавлен тпичается Для та лине веществ йств -Изве ЛР вешесттвами ипкую формуправки нпрогибе,57 5552 фипнап ППП Патент", г. Ужгород, уп. Проек я, 4 на 77 о его длины) становятся неконтропируе мыми.Белью изобретения явпяется повышениеточности измерения ТКЛР твердых веществ.Поставпенная цепь достигается тем, что вкорпусе устройства расположена ванна сжидкостью, ппотность которой выше ппотности исследуемого вещества,Устройство изображено на фиг. 1; нафиг, 2 - уэеп 1 фиг. 1, 1 ОВ теппоизопирующем корпусе 1 помещены ванна 2 с фиксатором положения 3,нагреват пь 4 и датчик...
Способ измерения термического коэффициента линейного расширения
Номер патента: 594444
Опубликовано: 25.02.1978
Авторы: Балеев, Кашигин, Соколова, Шетулов
МПК: G01N 25/16
Метки: коэффициента, линейного, расширения, термического
...- испытание образца в произвольной ФОрмеДостигается это тем, что размещают на уравновешивающем плече весов зеркально исследуемому .образец иэматериала с известным термическимкоэффициентом линейного расширениподобный по форме испытываемому. На чертеже дано устройство для осуществления способа.На коромысле 1 рычажных весов размещается испытуемый образец 2, а зеркально ему - подобный по форме образец 3 иэ материала с известным термическим коэффициентом линейного расширения. Один конец каждого образца заФиксирован относительно коромысла, что достигается упорами 4 другой ко" нец имеет воэможность перемещения вдоль коромысла, что и реализуетсяпри термическом расширении образцов.Искомый коэффициент рассчитывается по результатам...
Предыдущий патент: Устройство для подачи изделий в рабочую зону
Следующий патент: Разрядник с движущейся дугой
Случайный патент: Способ производства углеводородформальдегидных смол
