Выпарной аппарат
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1610613
Авторы: Картовский, Мрежин, Панков
Формула
1. ВЫПАРНОЙ АППАРАТ с нисходящей пленкой жидкости, содержащий корпус с подводящими и отводящими патрубками, верхнюю, промежуточную, снабженную распределительным устройством, и нижнюю трубные решетки, теплообменные трубы, выполненные преимущественно из полимерной рукавной пленки и проходящие через отверстия в трубных решетках, отличающийся тем, что, с целью обеспечения устойчивого пленочного течения жидкости по наружной поверхности труб, распределительное устройство жидкости выполнено в виде промежуточной трубной решетки, на которой размещен лист из эластичного материала с отверстиями, имеющими радиальные разрезы и профилированную кромку, контактирующую с наружной поверхностью труб, причем диаметр отверстий в трубной решетке больше диаметра отверстий в листе на величину радиальных разрезов.
2. Аппарат по п.1, отличающийся тем, что профиль кромки отверстий в эластичном листе выполнен зубчатым или волнистым.
Описание
Цель изобретения - обеспечение равномерной устойчивости пленочного течения жидкости по наружной поверхности греющих труб.

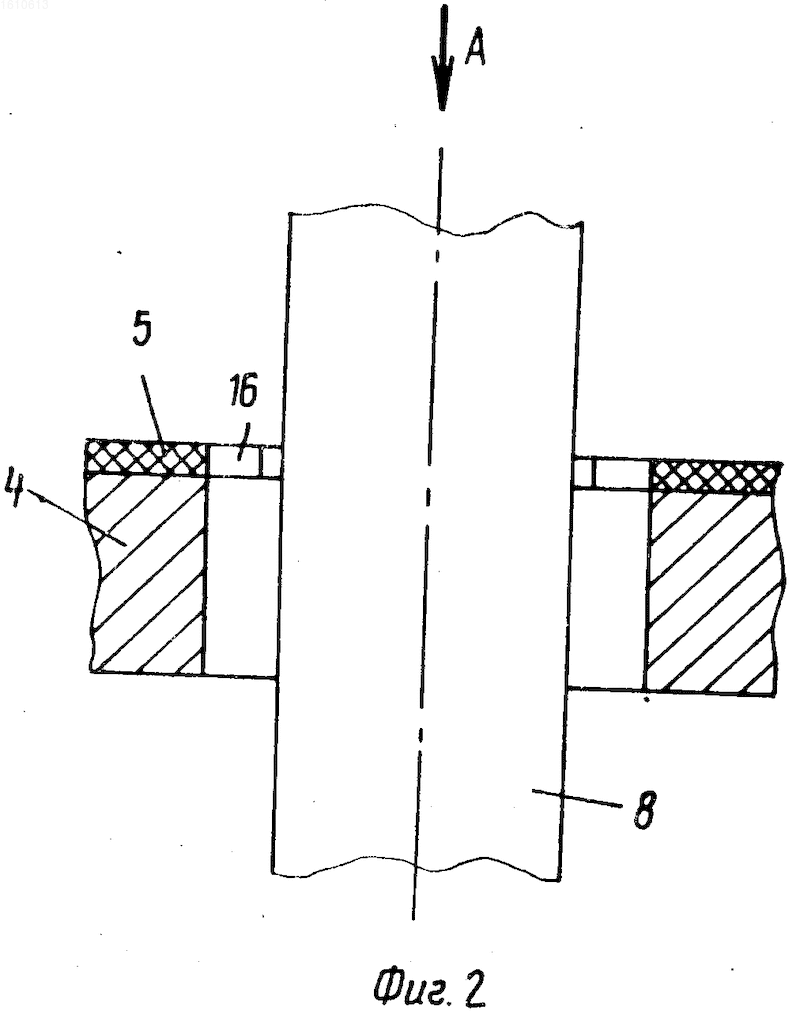

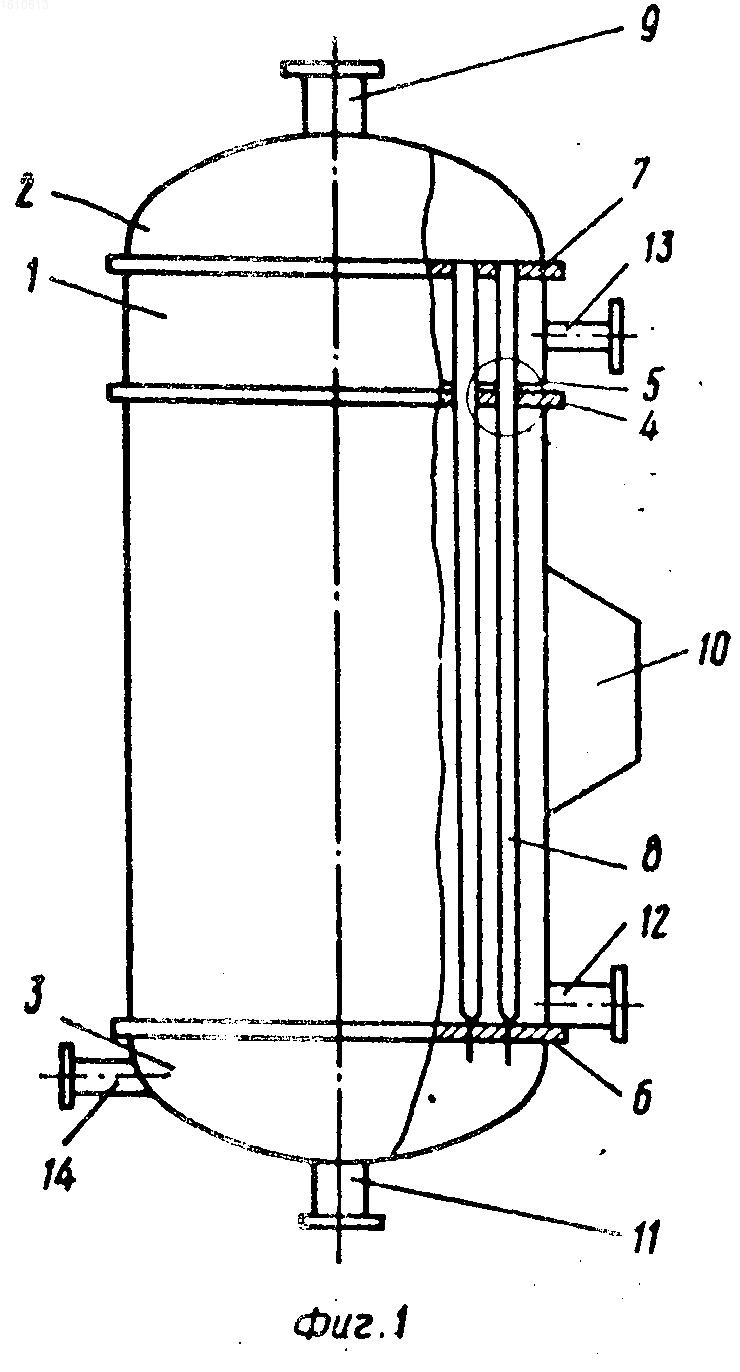

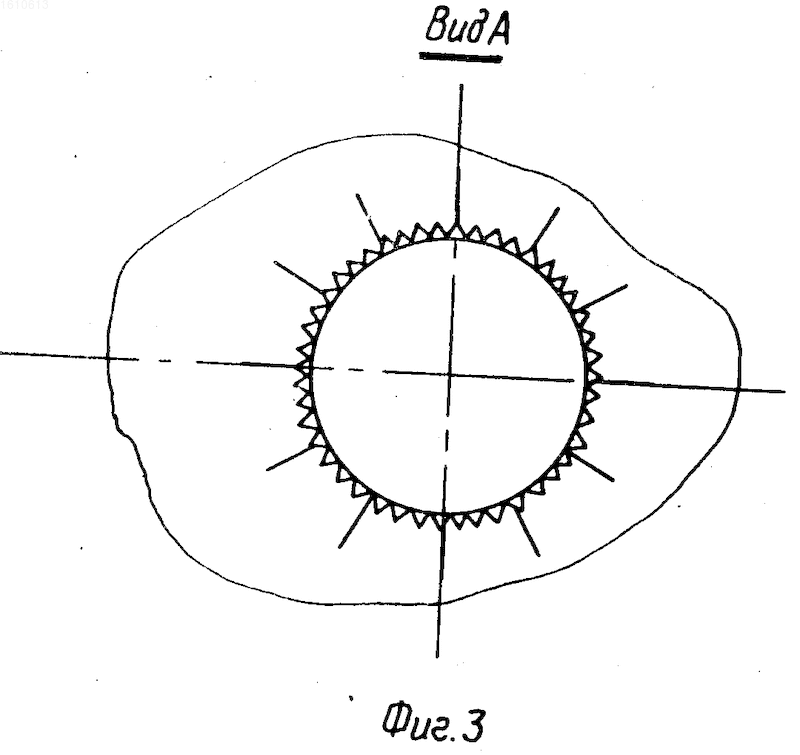

На фиг. 1 представлен предлагаемый аппарат, общий вид; на фиг.2 - распределительное устройство; на фиг.3 - вид по стрелке А на фиг.1.
Выпарной аппарат включает растворную камеру 1, верхнее 2 и нижнее 3 днища, промежуточную трубную решетку 4 с размещенным на ней листом 5 из эластичного материала, имеющим отверстия по числу теплообменных труб, пропущенных через отверстия в решетке 4 и листе 5, трубные решетки 6 и 7, теплообменные трубы 8, штуцера 9-14 для ввода греющего пара, для вывода вторичного пара, для отвода конденсата греющего пара, для вывода упарной жидкости, для ввода исходной жидкости и для ввода неконденсирующихся газов соответственно.
Аппарат работает следующим образом.
Жидкость, подлежащая выпариванию, через штуцер 13 подается в растворную камеру 1, заполняет ее, образуя на листе 5 слой, гидравлическое давление которого обеспечивает равномерное поступление жидкости по каждой греющей трубе. Проходя через распределительный лист 5, жидкость образует на наружной поверхности труб 8 сплошную, стекающую вниз пленку. Греющий пар подается вовнутрь греющих труб через штуцер 9, конденсируется и выводится через штуцер 11. Упаренная жидкость выводится через штуцер 12, а вторичный пар - через штуцер 10.
Преимущество изобретения заключается в том, что в отличие от известных распределительных устройств, каналы в нем имеют не жесткие, а деформирующиеся стенки, причем одной из стенок, общей для всех зубцов кромки, является непосредственно стенка греющей трубы.
Изобретение относится к выпарной технике и предназначено для использования в области опреснения морской воды и переработки сточных вод методом дистилляции, а также может быть использовано в химической и других отраслях промышленности. Цель изобретения - обеспечение равномерной устойчивости пленочного течения жидкости по наружной поверхности труб. Это достигается тем, что в выпарном аппарате с нисходящей пленкой жидкости, содержащем корпус с отводящими и подводящими патрубками, верхнюю, снабженную распределительным устройством, промежуточную и нижнюю трубные решетки, теплообменные трубы, выполненные преимущественно из полимерной рукавной пленки и проходящие через отверстия в трубных решетках, распределительное устройство выполнено в виде промежуточной трубной решетки, на которой размещен лист из эластичного материала с отверстиями, имеющими профилированную кромку, выполненную с возможностью контактирования с наружной поверхностью труб, и радиальные разрезы, причем диаметр отверстий в трубной решетке больше диаметра отверстий в листе на величину радиальных разрезов, а профиль отверстий в листе выполнен зубчатым или волнистым. 1 з.п. ф-лы, 3 ил.
Рисунки
Заявка
4664435/26, 22.03.1989
Картовский Ю. В, Мрежин Л. С, Панков В. Г
МПК / Метки
МПК: B01D 1/22
Опубликовано: 15.09.1994
