Компенсатор давления для взрывных перфорационных работ в скважине
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Формула
КОМПЕНСАТОР ДАВЛЕНИЯ ДЛЯ ВЗРЫВНЫХ ПЕРФОРАЦИОННЫХ РАБОТ В СКВАЖИНЕ, содержащий корпус с элементами для крепления к перфорационному оборудованию и по крайней мере с одной полостью, загерметизированной по меньшей мере одним предохранительным элементом в виде разрушающейся мембраны и эластичной пробки, отличающийся тем, что, с целью повышения надежности его работы при одновременном упрощении, корпус выполнен в виде стержня, а полости выполнены в виде не сообщающихся между собой несквозных каналов.
Описание
Целью изобретения является повышение надежности работы при одновременном его упрощении.

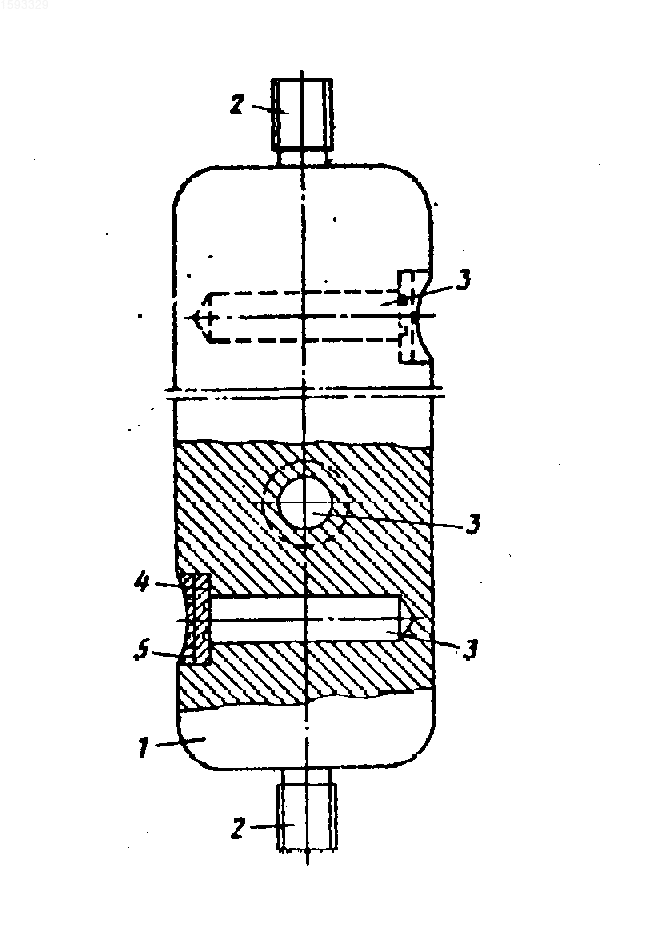

На чертеже представлен предлагаемый компенсатор, разрез.
Компенсатор давления содержит корпус 1 с элементами 2 для крепления к перфорационному оборудованию и по крайней мере с одной полостью 3, загерметизированной по меньшей мере одним предохранительным элементом в виде разрушающейся мембраны 4 и эластичной пробки 5. Корпус 1 выполнен в виде стержня, а полости 3 выполнены в виде не сообщающихся между собой несквозных каналов.
Компенсатор давления работает следующим образом.
После взрыва зарядов спущенного в скважину совместно с устройством перфорационного оборудования ударная волна распространяется по стволу скважины вверх и вниз. Достигая корпуса 1, ударная волна разрушает предохранительные элементы 4 и 5 и ослабевает, затрачивая значительную часть своей энергии на их разрушение. Цементный камень вне интервала перфорации не разрушается, компенсатор сохраняет свои функции даже при разгерметизации нескольких полостей. Наличие внутренней полости не оказывает существенного влияния на гашение ударной волны. Поэтому выполнение полостей в виде коротких несквозных каналов приводит к дополнительному возмущению и ослаблению фронта ударной волны. (56) Авторское свидетельство СССР N 1066254, кл. E 21 B 43/116, 1980.
Комплексная система повышения эффективности производства. Технология гашения взрывных давлений с помощью компенсаторов давлений при кумулятивной перфорации обсаженных и зацементированных скважин (Стандарт объединения Сто 05-044-84. - Производственное объединение Пермнефть, ПермНИПИнефть, 1984.
Изобретение относится к горной промышленности и предназначено для использования при перфорации зацементированных обсадных скважин перфораторами взрывного типа. Цель - повышение надежности работы при одновременном его упрощении. Компенсатор содержит корпус 1 по крайней мере с одной полостью 3, загерметизированной по меньшей мере одним предохранительным элементом в виде разрушающей мембраны 4 и эластичной пробки 5. Корпус 1 выполнен в виде стержня, а полости 3 выполнены в виде несообщающихся между собой несквозных каналов. При взрыве зарядов перфоратора ударная волна разрушает предохранительные элементы 4,5 и ослабевает, затрачивая свою энергию на это разрушение. Цементный камень вне интервала перфорации при этом не разрушается. Компенсатор сохраняет свои функции даже при разгерметизации нескольких полостей 3. 1 ил.
