Спиральный классификатор
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Формула
1. СПИРАЛЬНЫЙ КЛАССИФИКАТОР, включающий размещенную в наклонном корыте транспортирующую спираль, расположенные у противоположных торцов короты приспособление для разгрузки песков и сливной порог, отличающийся тем, что, с целью повышения эффективности разделения и производительности классификатора, он снабжен параллельными пластинами, установленными на выходе слива из классификатора под тупым углом к оси вращения спирали, обращенным к приспособлению для разгрузки песков.
2. Классификатор по п.1, отличающийся тем, что пластины скреплены шарнирно в блок с возможностью регулирования угла наклона пластин и расстояния между ними.
Описание
Целью изобретения является повышение эффективности разделения и производительности классификатора.

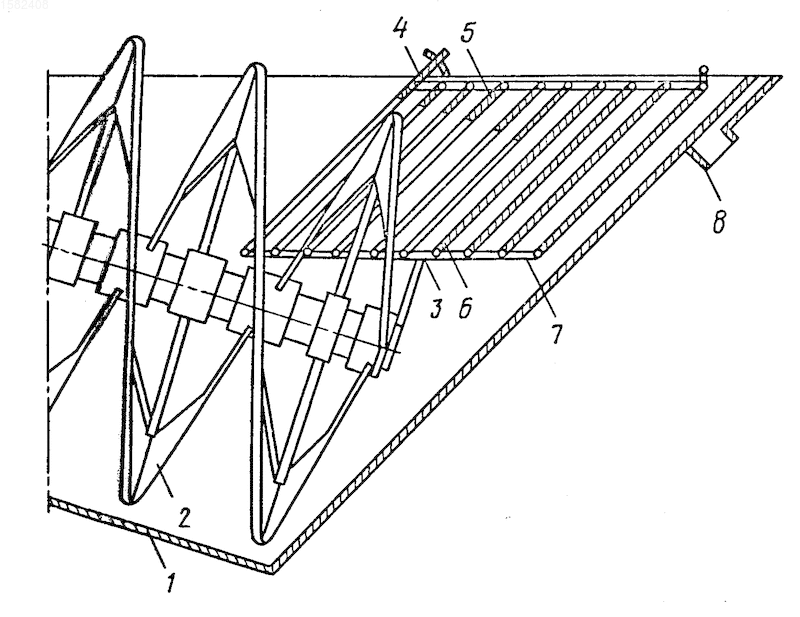

На чертеже схематично изображен описываемый классификатор.
Спиральный классификатор включает наклонное корыто 1, в которое помещены транспортирующая спираль 2 и блок 3 пластин, состоящий из наклонных параллельных пластин 4-6, шарнирно скрепленных между собой тягами 7 и расположенных под тупым углом к оси вращения спирали, обращенным к приспособлению для разгрузки песков. На торце корыта помещен сливной желоб 8. Пластины скреплены шарнирно в блок с возможностью регулирования угла наклона пластин и расстояния между ними.
Классификатор работает следующим образом.
Исходная пульпа, поступая в нижнюю часть корыта 1 классификатора, начинает расслаиваться. Крупные частицы преимущественно двигаются вниз, а шламовая часть пульпы растекается в направлении к бортам классификатора через блок 3 наклонных пластин, где происходит успокоение потоков и осаждение наиболее крупных частиц за счет уменьшения высоты осаждения. Выпавшие на осадительных пластинах 4-6 частицы сползают вниз и оседают на дно корыта, откуда спиралью 2 транспортируются по наклонному корыту вверх на обезвоживание и разгрузку. Наличие первой пластины 4, выступающей над зеркалом слива, способствует тому, что вся шламовая часть пульпы проходит только через блок пластин, классифицируясь восходящими потоками по необходимому классу, а затем переливается через порог в сливной желоб 8. На пластинах 4, 5, расположенных над спиралью, выполнены радиальные вырезы под вращающуюся спираль.
В зависимости от гранулометрической характеристики твердой фазы и плотности разделяемых пульп регулируется угол наклона пластин в шарнирном блоке.
Изобретение относится к обогащению полезных ископаемых и может быть использовано на горнорудных предприятиях для классификации рудных пульп. Цель - повышение эффективности разделения и производительности классификатора. Классификатор включает размещенную в наклонном корыте 1 транспортирующую спираль 2 и расположенное у противоположных торцов корыта приспособление для разгрузки продуктов классификации. В нижней части корыта 1 на выходе слива из классификатора под тупым углом к оси спирали 2, обращенным к приспособлению для разгрузки песков, расположены пластины 4 - 6. Последние скреплены шарнирно тягами 7 в блок для регулирования угла наклона и расстояния между ними. Исходная пульпа, поступая в нижнюю часть корыта классификатора, начинает расслаиваться. Крупные частицы преимущественно двигаются вниз, а шламовая часть пульпы раскается в направлении к бортам классификатора через блок 3 наклонных пластин, где происходит успокоение потоков 4 - 6 и осаждение наиболее крупных частиц за счет уменьшения высоты осаждения. Выпавшие в осадительных пластинах 4 - 6 частицы сползают вниз и осаждаются на дно корыта 1, откуда спирально транспортируются по наклонному корыту 1 вверх на обезвоживание и разгрузку. 1 з. п. ф-лы, 1 ил.
Рисунки
Заявка
4609157/03, 25.11.1988
Говорин В. А, Важенин В. И, Баженов М. И, Черных С. П
МПК / Метки
МПК: B03B 5/52
Метки: классификатор, спиральный
Опубликовано: 27.02.1996
Код ссылки
