Свч-управляемое устройство
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Формула
1. СВЧ-УПРАВЛЯЕМОЕ УСТРОЙСТВО, содержащее отрезок волновода с размещенной в нем диэлектрической пластиной, на одной стороне которой выполнены первый и второй металлические проводники, разделенные щелью, поперек которой периодически включены регулирующие элементы, каждый из которых включает подключенный к источнику управления переключательный диод, первый вывод которого соединен с первым металлическим проводником, а второй подключен к первой обкладке конденсатора, вторая обкладка которого установлена на втором металлическом проводнике, и индуктивный проводник, одним концом подключенный к первой обкладке конденсатора, отличающееся тем, что, с целью увеличения вносимого затухания и уменьшения потерь в полосе рабочих частот, второй конец индуктивного проводника соединен с вторым металлическим проводником и образует с конденсатором компенсирующий резонансный контур с резонансной частотой (0,2 0,5)fн, где fн нижняя рабочая частота СВЧ-управляемого устройства.
2. Устройство по п. 1, отличающееся тем, что первый вывод переключательного диода соединен с первым металлическим проводником через дополнительный конденсатор, параллельно которому подключен первый дополнительный индуктивный проводник, который с дополнительным конденсатором образует дополнительный компенсирующий резонансный контур с рабочей частотой (0,2 0,5)fн.
3. Устройство по пп.1 и 2, отличающееся тем, что параллельно регулирующему элементу подключены последовательно соединенные второй дополнительный конденсатор и второй дополнительный индуктивный проводник, которые размещены в одном поперечном сечении с переключательным диодом.
4. Устройство по пп.1 3, отличающееся тем, что, с целью уменьшения неравномерности АЧХ при максимально вносимом затухании, емкость каждого последующего компенсирующего дополнительного контура выбрана больше предыдущего, причем отношение максимальной емкости к минимальной составляет 1,8 2,6.
Описание
Целью изобретения является увеличение вносимого затухания, уменьшение потерь в полосе рабочих частот и неравномерности АЧХ при максимально вносимом затухании.

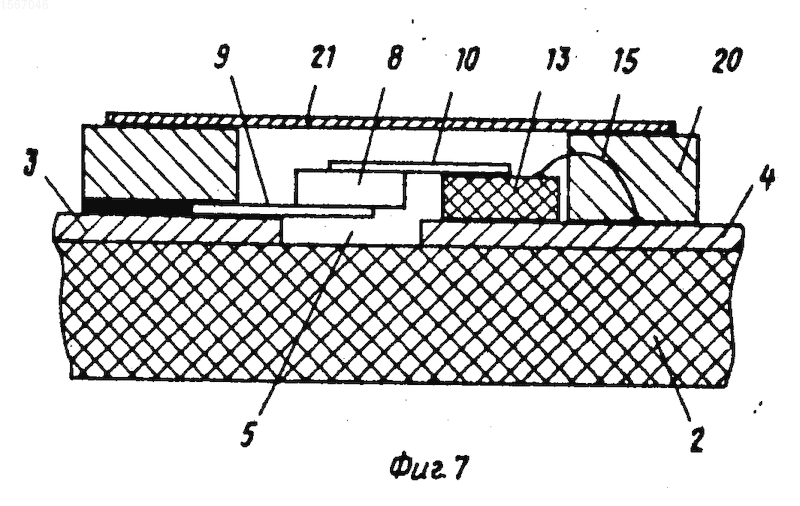

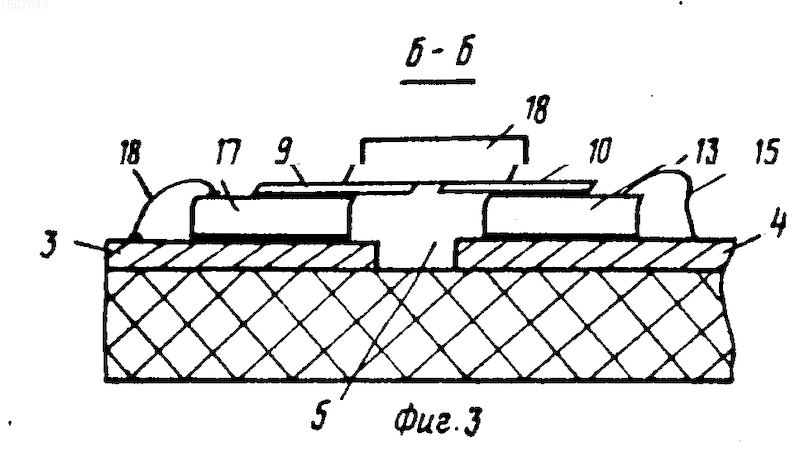

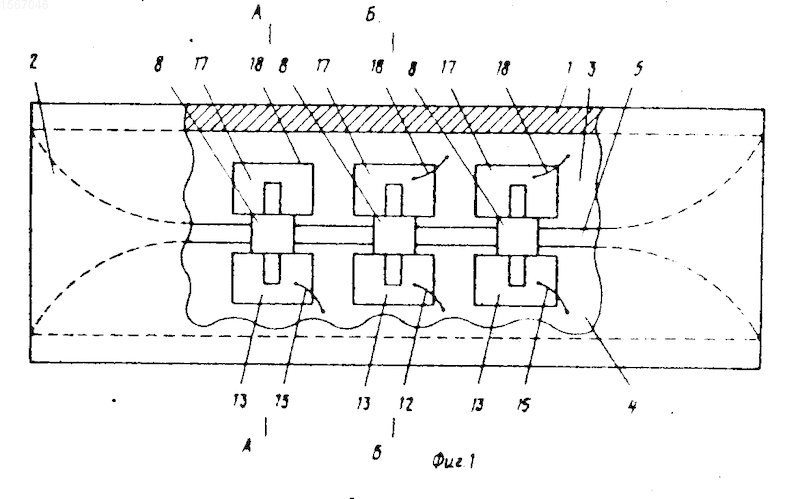

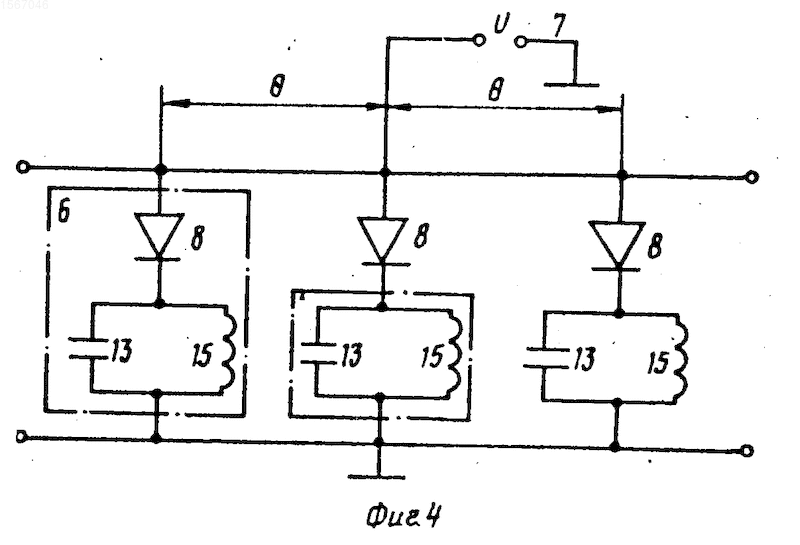

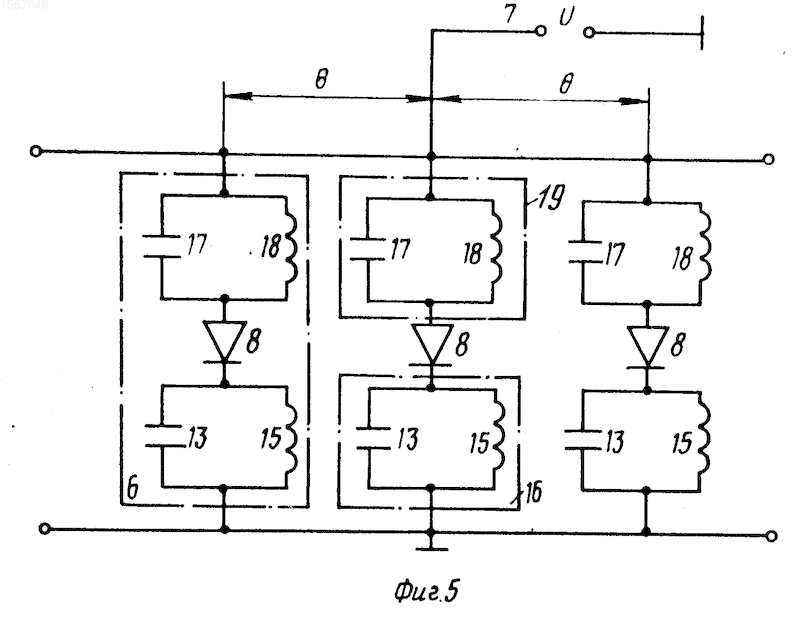

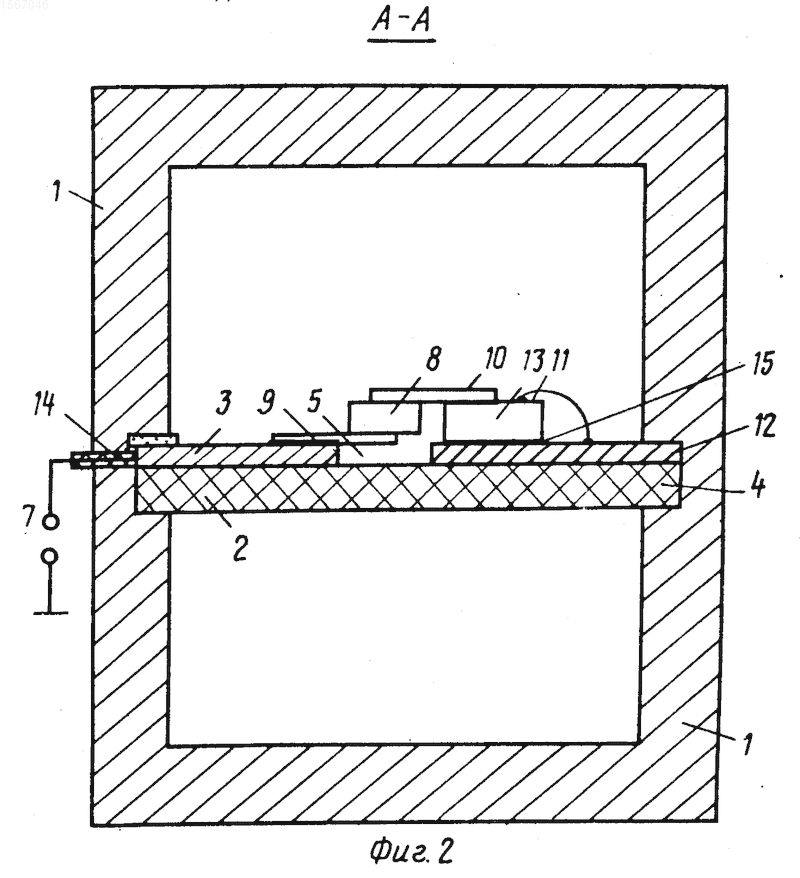

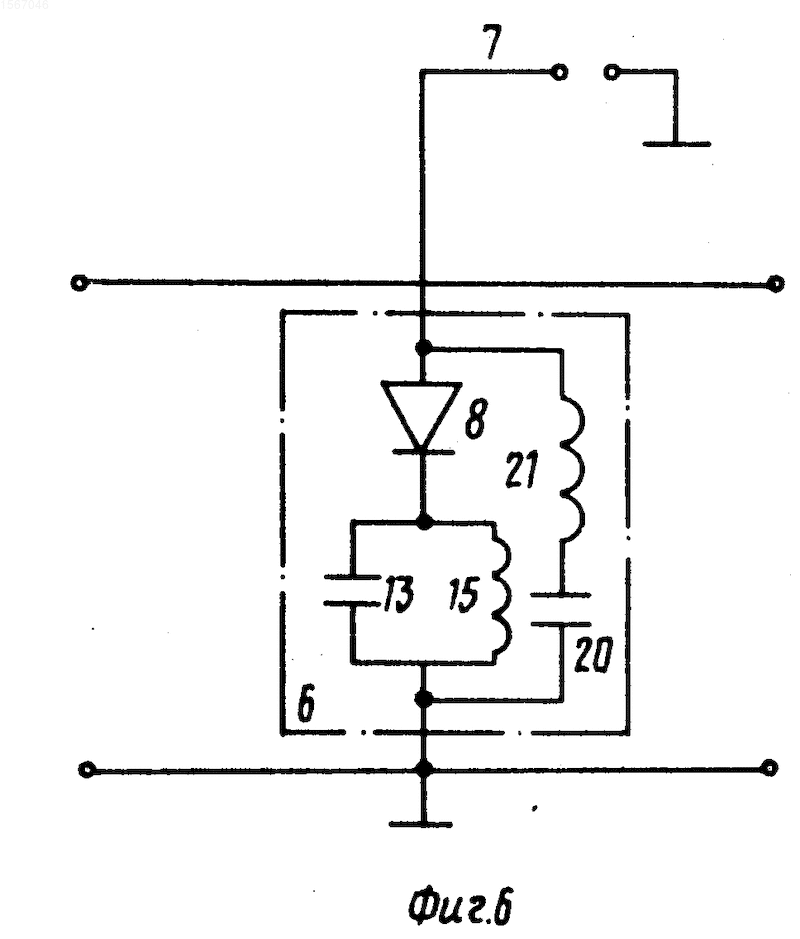

На фиг. 1 приведена конструкция устройства; на фиг. 2 -4 разрез А-А на фиг. 1; на фиг. 3 разрез Б-Б на фиг. 1; на фиг. 4 и 5 приведены электрические эквиваленты схемы устройства с одним и двумя компенсирующими контурами соответственно; на фиг. 6 электрическая эквивалентная схема шунтирующей цепи; на фиг. 7 ее конструкция.
СВЧ-управляемое устройство содержит отрезок волновода 1, диэлектрическую пластину 2, первый 3 и второй 4 металлические проводники, разделенные щелью 5, регулирующие элементы 6, источник управления 7, переключательный диод 8 с первым 9 и вторым 10 выводами, первая 11 и вторая 12 обкладки конденсатора 13, щель питания 14, индуктивный проводник 15, компенсирующий резонансный контур 16 с резонансной частотой (0,2-0,5) fн, где fн нижняя рабочая частота устройства, первый дополнительный конденсатор 17 и первый дополнительный индуктивный проводник 18, образующие дополнительный компенсирующий резонансный контур 19, второй дополнительный конденсатор 20 и второй дополнительный индуктивный проводник 21, образующие компенсирующую цепь.
СВЧ-управляемое устройство работает следующим образом.
При подаче смещения на переключательные диоды 8 импеданс регулирующих элементов 6 изменяется, вследствие этого затухание СВЧ-сигнала изменяется от минимальной величины (при малом токе) до максимальной. Резонансная частота контуров, образованных элементами 13 и 15, 18 и 17 соответственно, выбрана в пределах (0,2-0,5) fн, где fн нижняя частота рабочего диапазона частот устройства. Для уменьшения потерь пропускания импеданс компенсирующего контура 16 или компенсирующих контуров 16 и 19 компенсирует импеданс первого и второго выводов 9 и 10 на одной из частот в диапазоне 0,85 fн до fв, где fв верхняя частота рабочего диапазона частот. Индуктивность индуктивного проводника 21 подбирается для обеспечения в режиме пропускания параллельного резонанса совместно с регулирующим элементом 6 и для увеличения вносимого затухания за счет шунтирующего влияния индуктивного проводника 21 в режиме затухания.
Изменением величины емкостей конденсаторов 13 или последовательного соединения элементов 13 и 17, входящих в состав регулирующих элементов 6, уменьшается неравномерность АЧХ устройства.
Изобретение относится к СВЧ-технике. Целью изобретения является увеличение вносимого затухания, уменьшение потерь в полосе рабочих частот и неравномерности АЧХ при максимально вносимом затухании. СВЧ-управляемое устройство содержит отрезок волновода с размещенной в нем диэлектрической пластиной 2, на одной стороне которой выполнены первый 3 и второй 4 металлические проводники, разделенные щелью 5 поперек которой периодически включены регулирующие элементы. Каждый регулирующий элемент содержит подключенный к источнику управления переключательный диод 8, первый вывод которого соединен с первым металлическим проводником 3, а второй подключен к первой обкладке конденсатора 13, вторая обкладка которого установлена на втором металлическом проводнике 4, и индуктивный проводник 15, одним концом подключенный к первой обкладке конденсатора. Второй конец индуктивного проводника 15 соединен с вторым металлическим проводником 4 и образует с конденсатором 13 компенсирующий резонансный контур с резонансной частотой (0,2 - 0,5fн), где fн - нижняя рабочая частота. Параллельно переключательному диоду 8 подключены последовательно соединенные второй дополнительный конденсатор и второй дополнительный индуктивный проводник и размещены в одном сечении с переключательным диодом 8. 3 з. п. ф-лы, 7 ил.
Рисунки
Заявка
4365166/09, 20.10.1987
Дзехцер Г. Б, Панфилов С. А, Мурысева С. А
МПК / Метки
МПК: H01P 1/22
Метки: свч-управляемое
Опубликовано: 20.04.1996
Код ссылки
<a href="https://patents.su/0-1567046-svch-upravlyaemoe-ustrojjstvo.html" target="_blank" rel="follow" title="База патентов СССР">Свч-управляемое устройство</a>
