Способ определения дроссельной характеристики модели воздухозаборника

Номер патента: 1535156

Формула

СПОСОБ ОПРЕДЕЛЕНИЯ ДРОССЕЛЬНОЙ ХАРАКТЕРИСТИКИ МОДЕЛИ ВОЗДУХОЗАБОРНИКА, например, в аэродинамической трубе с регулируемым органом и индикатром помпажа, заключающийся в дискретном перемещении регулируемого органа от исходного положения с заданным шагом, в измерении на каждом шаге параметров дроссельной характеристики - коэффициентов восстановления полного давления и расхода воздуха f, отличающийся тем, что, с целью сокращения времени эксперимента, после перемещения регулируемого органа и измерения параметров и f f сопоставляют измеренное значение коэффициента восстановления полного давления _i с заданным начальным значением коэффициента _н фиксируют регулируемый орган в течение заданного временного интервала при условии _i _н , , измеряют параметры дроссельной характеристики, перемещают регулируемый орган на заданный шаг, определяют на каждом шаге приращение длины характеристики L= и приращение угла наклона касательной к характеристике = arctg относительно предыдущей фиксации регулируемого органа, проверяют на каждом шаге наличие диагностического сигнала от индикатора помпажа, сравнивают указанные приращения с заданными допустимыми их значениями L_доп и _доп , фиксируют регулируемый орган в течение заданного временного интервала при условии L L_доп или _доп , или наличии диагностического сигнала от индикатора помпажа, измеряют параметры характеристики и f , возвращают регулируемый орган в исходное положение при наличии диагностического сигнала от индикатора помпажа.

Описание

Изобретение относится к области экспериментальной аэродинамики и может быть использовано для испытаний моделей воздухозаборников в аэродинамических трубах.
Целью изобретения является сокращение времени эксперимента.

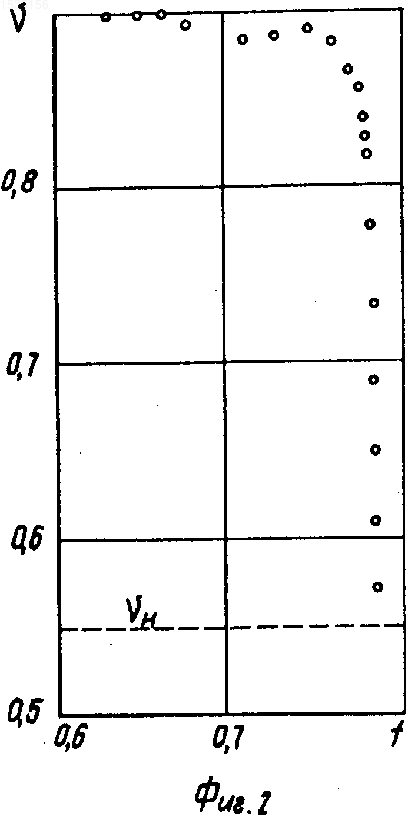

На фиг. 1 приведена схема исследуемого воздухозаборника в аэродинамической трубе; на фиг. 2 - дроссельная характеристика, полученная предлагаемым способом.
Аэродинамическая труба 1 содержит модель воздухозаборника 2 с регулируемым органом 3 и индикатором 4 помпажа.
Способ определения дроссельной характеристики модели воздухозаборника 2 с регулируемым органом 3 в аэродинамической трубе 1 состоит из следующих операций:
перемещают регулируемый орган 3 на заданный шаг от исходного состояния;
измеряют параметры дроссельной характеристики (

и f - коэффициенты восстановления полного давления и расхода воздуха соответственно);
сравнивают измеренное значение коэффициента

_i восстановления полного давления с заданным начальным значением коэффициента

_н ;
фиксируют регулируемый орган в течение заданного интервала при условии

_н ;
измеряют параметры характеристики

и f;
перемещают регулируемый орган 3 и на каждом последующем шаге определяют приращение длины дроссельной характеристики

и приращение угла наклона касательной к характеристике

arctg

относительно предыдущей точки регистрации;
сравнивают эти приращения с заранее допустимыми их значениями

Lдоп и

_доп ;
фиксируют регулируемый орган в течение заданного временного интервала при условии

L_доп или

_доп или при наличии диагностического сигнала от индикатора 4 помпажа;
измеряют параметры характеристики

и f и наносят их на график;
возвращают регулируемый орган в исходное состояние, если есть диагностический сигнал от индикатора 4 помпажа.
Изобретение относится к области экспериментальной аэродинамики и может быть использовано для испытаний моделей воздухозаборников в аэродинамических трубах. Цель изобретения - сокращение времени эксперимента. После перемещения регулируемого органа 3 модели с заданным шагом измеряют параметры дроссельной характеристики

и f (коэффициенты восстановления полного давления и расхода воздуха), сравнивают измеренное значение n_i с заранее заданным начальным значением

_н , определяют на каждом шаге приращение длины характеристик

и угла наклона касательной характеристики

относительно значений этих приращений на предыдущем шаге, проверяют на каждом шаге наличие диагностического сигнала от индикатора 4 помпажа, фиксируют регулируемый орган 3 в течение заданного временного интервала и измеряют параметры

и f при выполнении хотя бы одного из условий n_i

_н

L_доп

_доп и наличии сигнала от индикатора 4 помпажа, при наличии сигнала от индикатора 4 помпажа возвращают регулируемый орган 3 в исходное положение. 1 п. ф-лы, 2 ил.

Рисунки

Заявка

4417145/23, 15.02.1988

Котов В. Д, Кривопусков В. П

МПК / Метки

МПК: B64D 33/02, G01M 9/06

Метки: воздухозаборника, дроссельной, модели, характеристики

Опубликовано: 15.02.1994
